轻量化加强型通用电气安装支架

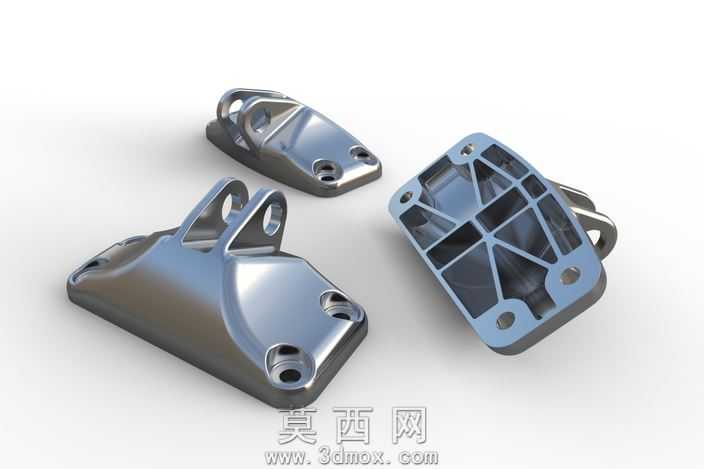

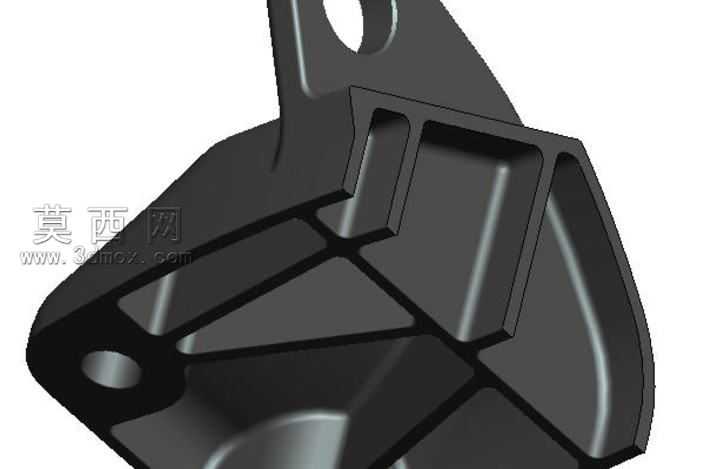

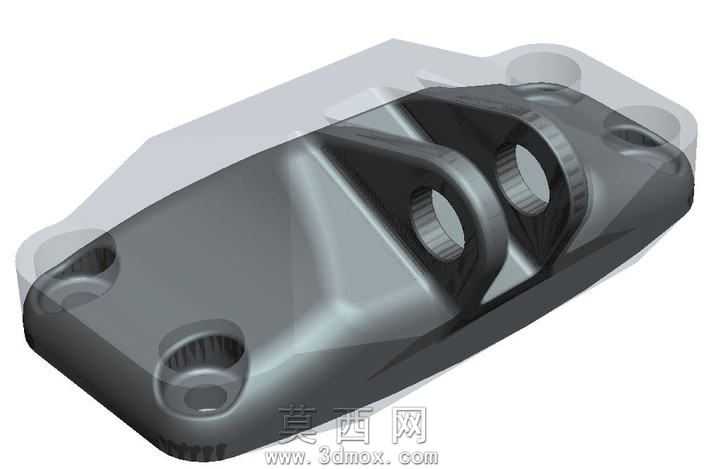

本款通用电气支架采用三维参数化建模方式完成全流程设计，建模阶段基于初始版本GE-BRACKET-01的基础结构进行迭代优化，首先对原有支架的安装适配边界进行精准校核，确保优化后的结构完全匹配原有安装信封尺寸，无需改动配套安装位的原有设计即可实现替换装配。建模过程中对支架的实体结构进行拓扑优化分析，在非主要承载区域采用类似肋骨剥离的减重设计思路，通过挖除冗余实体、增设加强筋格构的方式，在削减材料体积32%、整体减重68%的前提下，针对性强化支架的受力薄弱区域，大幅提升结构的整体抗载荷能力与抗形变性能。模型渲染阶段采用金属哑光质感材质，还原金属支架经机加工与表面处理后的真实质感，多角度展示支架的安装基面、铰接吊耳、加强筋网格等细节结构，清晰呈现各安装孔位的位置精度与连接结构的过渡圆角设计。支架主体采用一体化成型结构设计，底部为平整安装基面，分布多个沉头安装孔用于基面固定，上部设置带铰接孔的吊耳结构用于配套电气部件的挂载连接，背面采用纵横交错的格构式加强筋布局，既有效分散承载时的应力集中，又最大化去除非必要的实体材料，实现轻量化与高强度的平衡。设计过程中反复校核各部位的壁厚均匀性，避免出现应力集中的尖角与壁厚突变区域，所有安装孔位均做倒角处理，筋条与主体连接位置设置过渡圆角，提升结构的抗疲劳性能，适配各类通用电气设备的安装固定、挂载支撑场景，兼顾安装便捷性与长期使用的结构可靠性。
