电源变压器用开口式装载固定接头组件

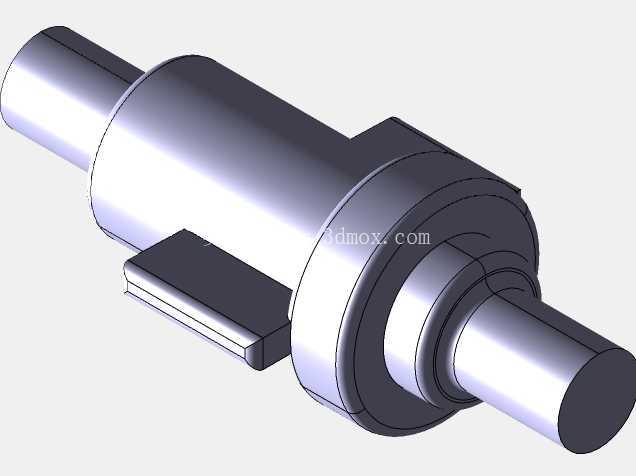

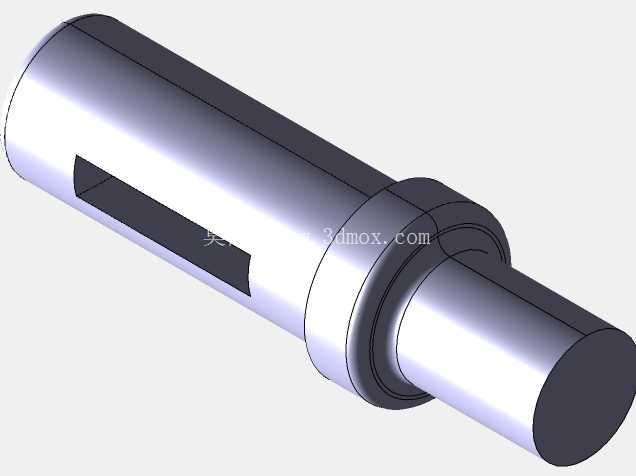

　　在中小功率电源变压器的批量组装生产线与后续运维更换作业中，这类开口接头组件是承担线圈骨架定位、外接引线接驳与整体模块装载固定的核心连接件，日常多被应用在工业控制板卡配套电源、民用小家电内置供电模块、通讯基站辅助供电单元的变压器装配环节，用来替代传统的一体式焊接固定接头，解决原有结构拆装难度大、后期维护更换线圈时需整体拆解变压器的痛点。从实际功能特性来看，该组件采用同轴阶梯轴式主体结构，中间段设置的凸缘结构是核心的定位基准面，装配时该端面会紧贴变压器骨架的安装端面，通过凸缘的直径差形成轴向限位，避免接头在长期受震动、温度循环变化的工况下出现轴向窜动，影响引线接驳的可靠性；一侧伸出的光轴段用于插入变压器骨架的预设安装孔内，通过间隙配合的公差设计保证装配时的顺畅度，同时配合侧面的开口式凸台结构，在安装到位后可通过侧面的紧固件实现径向锁紧，不需要在轴端额外加工螺纹或者焊接固定点，大幅降低装配工序的复杂度。

　　设计阶段优先考虑了变压器装配的实际工况，首先是材料选型上适配变压器的工作温度范围，结构设计时特意将开口锁紧结构设置在接头的侧下方位置，避开变压器线圈的引线引出方向，避免锁紧操作时刮伤漆包线的绝缘层；同时整体的同轴度公差控制在0.02mm以内，保证接头安装后与骨架的同轴度一致，避免外接引线接驳时出现应力集中，长期使用后引线断裂的问题。外形尺寸上，两端伸出的光轴段直径根据适配的变压器骨架安装孔做了匹配设计，中间凸缘的直径比安装孔大4mm，形成足够的支撑面，整体轴向长度根据变压器骨架的安装深度预留了1.5mm的装配余量，避免安装后接头突出骨架端面过多，影响变压器在设备仓内的安装空间；侧面的开口凸台厚度为3mm，足够承受M3规格锁紧螺丝的锁紧力，不会出现锁紧时凸台断裂的问题。

　　安装边界方面，该接头组件装配时不需要额外的专用工装，只需要将对应光轴段插入骨架安装孔，推到凸缘面贴合骨架端面后，在侧面开口凸台的螺丝孔内拧入锁紧螺丝即可完成固定，拆卸时只需要拧松螺丝就可以将接头整体抽出，不需要拆解变压器的线圈与铁芯结构，非常适合后期运维时的部件更换作业；同时接头的外圆面做了倒角处理，装配时可以自动导正，不会出现卡滞刮伤骨架安装孔内壁的问题。

　　在实际产线装配测试中，这类开口接头的装配效率比传统一体式焊接接头提升60%以上，同时因为不需要焊接作业，避免了焊接高温对变压器线圈绝缘层的损伤，降低了产品的不良率；在震动测试中，经过锁紧后的接头可以承受10-2000Hz的扫频震动测试，不会出现松动移位的问题，完全满足工业级电源变压器的使用要求。另外在结构细节上，接头的所有棱边都做了R0.3的圆角处理，避免装配时锋利的棱边划伤作业人员的手部，同时也避免棱边割伤引线的绝缘层；开口槽的宽度设计为2mm，既保证了锁紧时的收缩量足够，提供可靠的锁紧力，又不会因为槽宽过大导致接头整体的结构强度下降，在长期使用后出现变形的问题。
