实体壳梁组合式混合网格有限元分析模型

项目分类:变压器 发布时间:2024-12-26 ID:869539
  • 实体壳梁组合式混合网格有限元分析模型
  • 实体壳梁组合式混合网格有限元分析模型
  • 实体壳梁组合式混合网格有限元分析模型
  • 实体壳梁组合式混合网格有限元分析模型

  在电力装备核心部件的结构可靠性验证环节,多单元耦合的有限元分析模型是缩短研发周期、降低物理样机测试成本的核心工具,这套混合网格分析方案正是针对电力设备中常见的穿芯式连接承载结构开发,可直接复用于变压器绕组压紧结构、绝缘支撑组件的静力学强度校核场景。实际工程应用中,这类穿芯连接结构往往同时存在大尺寸实体承载区域、薄壁钣金防护区域、细长杆类紧固区域,如果全部采用实体单元划分网格,会导致整体单元数量突破百万级,普通工作站单次求解需要数小时,且薄壁区域容易出现网格畸变导致应力结果失真;如果全部采用壳单元或梁单元简化,又无法准确还原实体接触区域的应力集中分布,无法捕捉螺栓孔周边、构件接触面的真实应力峰值。

  这套模型的设计思路完全围绕工程求解效率与结果精度的平衡展开:对于厚度方向尺寸占比超过整体结构1/10的块状承载部件,采用二阶实体单元划分,在接触界面、应力梯度较大的区域做网格局部加密,保证接触应力、挤压应力的计算精度;对于厚度远小于长宽尺寸的薄板类支撑构件,采用壳单元进行网格划分,通过设置实常数匹配实际板厚,在保证薄板弯曲应力计算精度的前提下,大幅减少单元数量;对于长径比超过10的紧固螺栓、拉杆类构件,采用梁单元模拟,通过梁截面参数定义匹配实际杆径与材料属性,可直接输出杆系结构的轴力、弯矩结果,无需额外做实体螺栓的接触设置。

  从安装边界的设置逻辑来看,模型完全还原实际工况的约束条件:底部承载面设置全自由度固定约束,模拟构件与安装基座的螺栓紧固连接状态;穿芯螺栓位置施加与实际预紧力匹配的轴向载荷,构件表面施加对应工况下的均布压力与温度载荷,可直接输出整体结构的Von Mises应力云图、位移变形云图,快速识别结构的应力集中区域与变形薄弱点。在网格划分的处理细节上,不同单元类型的连接区域采用耦合约束做自由度绑定,避免不同单元连接位置出现应力奇异,实体单元与壳单元的连接区域通过节点耦合实现位移连续,梁单元与实体单元的连接区域通过刚性区域约束实现载荷传递,保证不同单元之间的力与位移传递符合实际力学行为。实际工程使用中,这套混合网格方案相比全实体单元模型,单元数量可减少60%以上,求解时间缩短70%,同时计算结果与全实体高精度模型的误差控制在5%以内,完全满足工程设计阶段的强度校核需求。对于结构设计从业者而言,这类多单元耦合的建模思路可直接迁移到各类机电设备的结构仿真场景中,无需针对每个构件单独做网格划分策略的试错,可快速完成不同方案的结构强度对比,在设计阶段就识别出结构的强度风险点,避免后期样机测试阶段出现结构变形、断裂等问题。

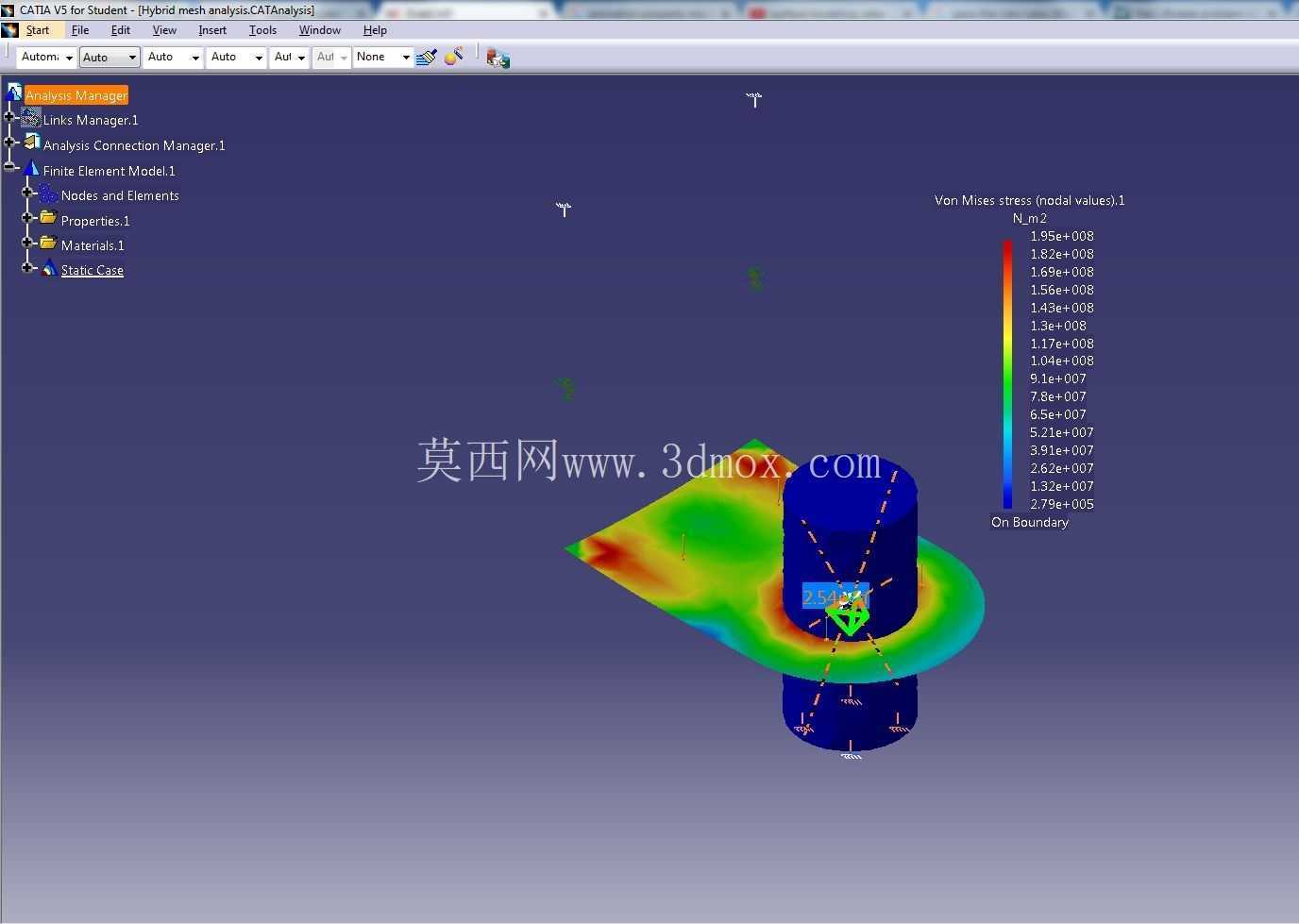

  模型的应力云图展示区域可直观看到不同位置的应力分布梯度,高应力区域集中在构件与穿芯结构的接触位置,与实际工程中这类结构的失效位置完全吻合,可直接指导结构的局部优化:比如在应力集中区域做圆角过渡、增加局部加强筋、调整板厚参数,通过快速迭代得到最优的结构设计方案。在仿真参数的设置上,模型已提前完成材料属性赋值、接触对定义、网格质量检查,使用者只需根据实际工况调整载荷大小与约束位置,即可快速完成自定义工况的仿真计算,无需从零开始搭建仿真流程,大幅降低有限元分析的入门门槛,即使是刚接触仿真分析的结构设计人员,也能快速得到符合工程精度要求的计算结果。
