电源变压器生产用铁模定位夹具结构

　　在电源变压器的铁芯叠装、线圈压装工序里，这类铁模夹具是产线上定位精度直接决定成品性能的核心工装，不同于通用平口钳的柔性装夹，它是针对特定规格变压器铁芯的叠片定位、预压整形专门设计的刚性夹具，全程不需要额外找正，能把叠片的错位量控制在0.02mm以内，避免铁芯叠片错位带来的空载损耗升高、噪音超标问题。

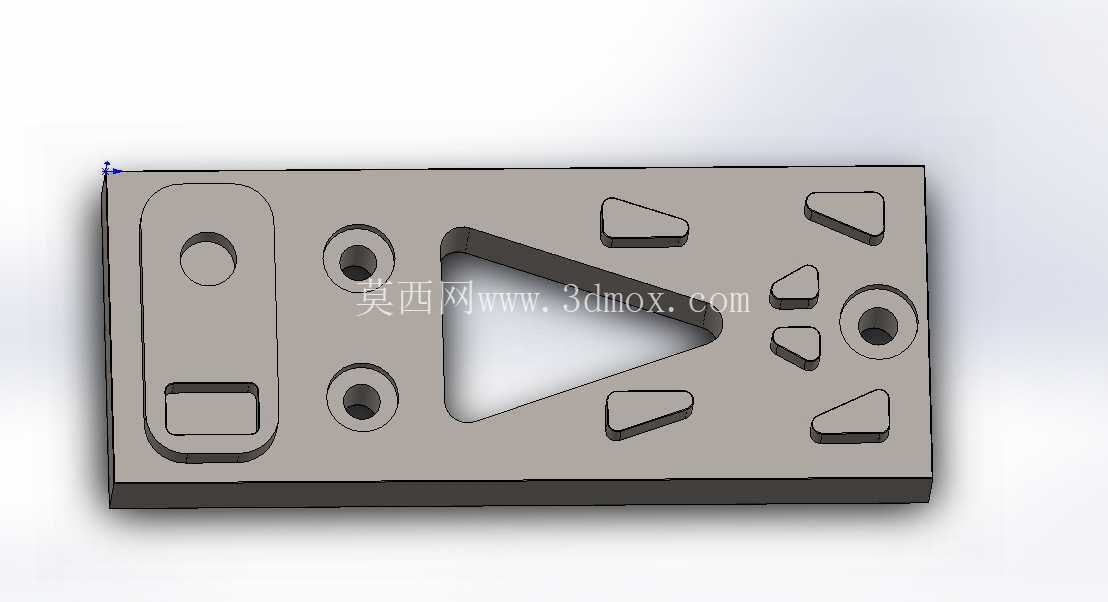

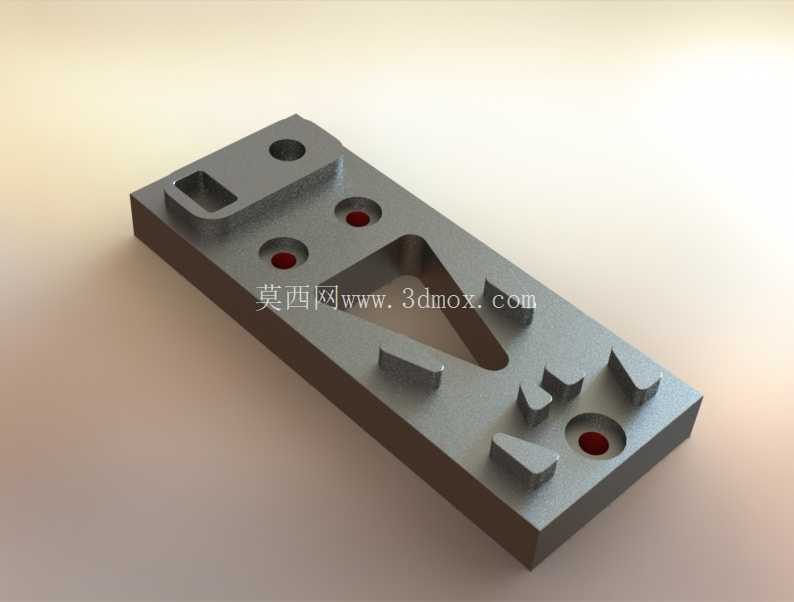

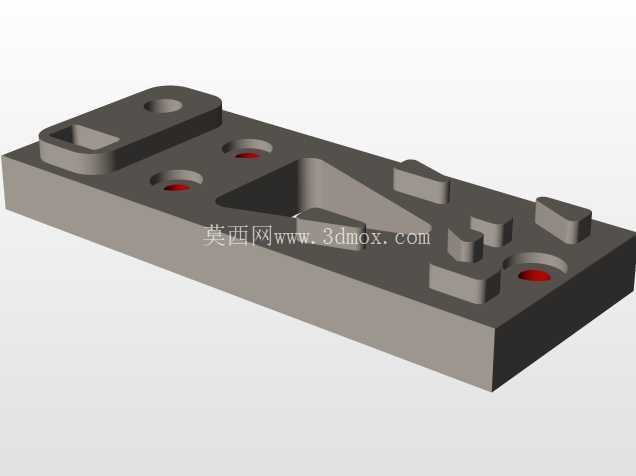

　　从结构设计逻辑来看，整个夹具采用一体式合金钢板铣削成型，没有拼接焊缝，长期承受挤压应力也不会出现形变位移。底座上的三个沉头安装孔是按照产线现有压装工位的螺孔位置做的匹配设计，安装时不需要重新打孔攻丝，直接用内六角螺栓锁紧就能完成固定，安装边界完全适配现有160mm宽的压装工作台，不会和周边的送料导轨、压头行程产生干涉。中间的三角形镂空不是减重设计那么简单，它刚好对应变压器铁芯的三角柱轮廓，叠片的时候顺着镂空边缘放料就能自动对齐中柱位置，省去了人工逐片对齐的步骤，旁边几个凸起的定位块分别对应铁芯的边柱、轭铁位置，不同形状的凸起刚好卡住叠片的缺口，哪怕是0.2mm厚的硅钢片放上去也不会滑位。

　　实际生产使用的时候，工人只需要把冲裁好的硅钢片按照叠装顺序依次放到夹具定位区域，所有的定位特征会自动约束硅钢片的X、Y向自由度，不需要反复测量调整位置，叠装完成后压头直接顺着夹具上方的空位下压，完成铁芯的预压紧固，整个过程不会出现硅钢片偏移、翘边的问题。夹具上预留的两个小圆孔是定位销孔，需要切换同系列不同规格铁芯叠装的时候，只需要更换对应的定位镶块，插好定位销就能快速换型，不用整体更换夹具底座，能减少产线换型的停机时间。

　　考虑到车间里长期接触冲压油、防锈剂，整个夹具的外露面都做了发黑处理，表面硬度达到HRC45以上，硅钢片的尖锐边缘反复摩擦也不会出现起毛、凹坑，不会因为夹具表面的凸起刮破硅钢片的绝缘层，避免铁芯出现片间短路的问题。底座边缘做了C2的倒角，没有尖锐的毛刺，工人取放料的时候不会划伤手套，底部的平面做了精磨处理，和工作台面的贴合间隙小于0.01mm，压装的时候受力均匀，不会因为夹具倾斜导致铁芯压装歪斜。

　　在挤压整形的工序环节，这个夹具的受力结构做了针对性优化，压装时的压力会顺着底座的实心区域传导到工作台，中间的镂空区域不会承受垂直压力，长期使用也不会出现镂空边缘塌陷、变形的问题，相比之前用的拼接式夹具，它的使用寿命能提升三倍以上，而且不需要定期校准定位精度，只要安装时一次找平，后续连续生产三个月都能保持定位公差在要求范围内。对于小批量多规格的变压器生产场景，这种一体式定位夹具的适配性很强，只需要修改定位块的尺寸就能适配不同铁芯规格，不需要重新设计整个夹具底座，能大幅缩短工装设计的周期，减少工装加工的成本。

　　很多新手结构设计人员做这类工装的时候，容易只考虑定位功能忽略排屑空间，这个夹具的定位块之间都留了1.5mm的间隙，硅钢片上带的少量冲压碎屑会顺着间隙落到工作台面上，不会卡在定位块和工件之间导致叠装高度超差，日常清理的时候只需要用压缩空气对着间隙吹一下就能完成清洁，不需要拆开夹具清理，维护起来非常方便。夹具的整体厚度控制在22mm，压头下行到最低位置的时候，夹具上表面和压头之间还有5mm的安全距离，不会出现压头撞到夹具的问题，所有的棱边都做了倒钝处理，没有应力集中的尖角，长期受交变压力也不会出现开裂的问题。
