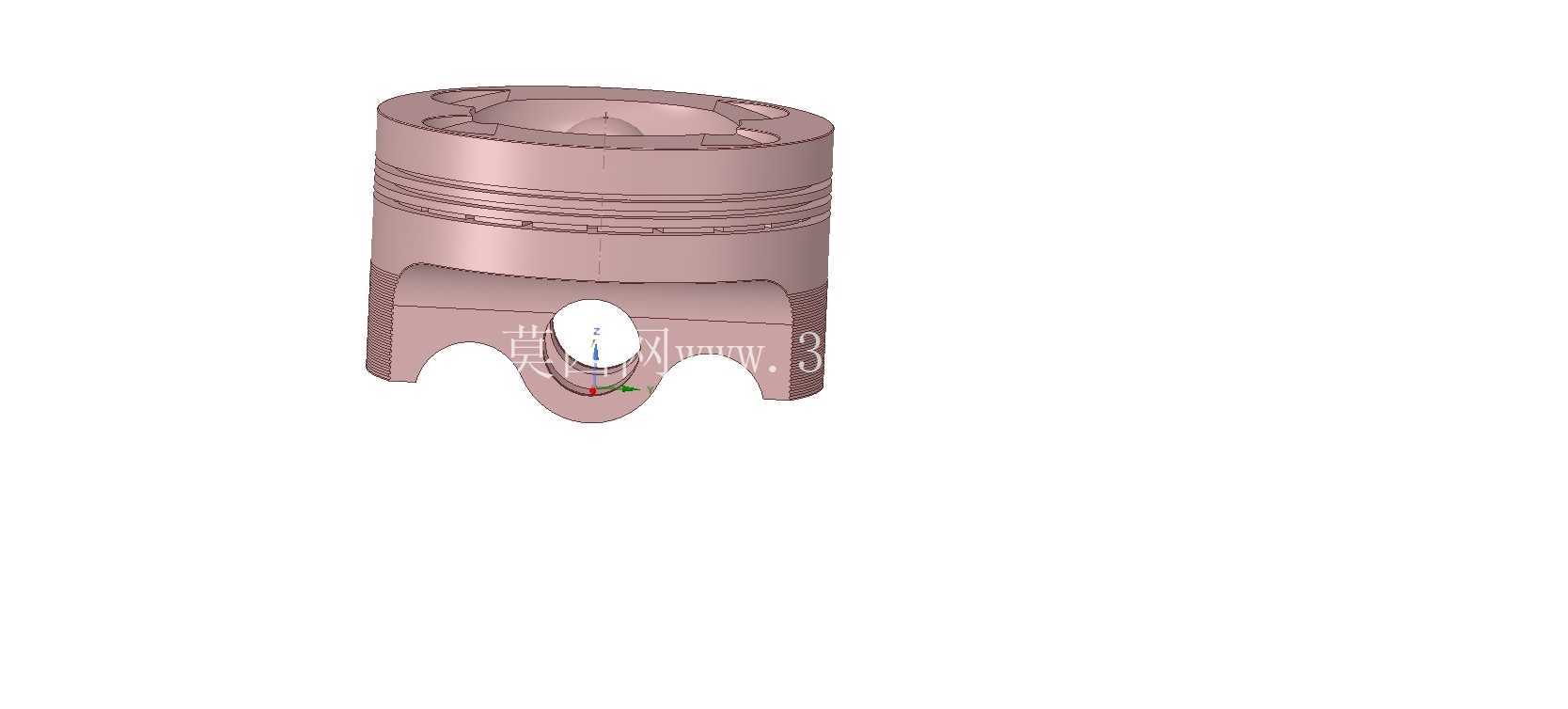

内燃机活塞头结构三维设计模型

　　活塞头是内燃机往复运动机构里的核心承压部件，直接参与燃烧室的密封、热量传导与动力传递过程，其结构设计合理性直接决定发动机的动力输出效率、运行可靠性与服役寿命。从实际工程应用场景来看，这类活塞头广泛适配小排量四冲程汽油机、通用动力柴油机以及小型通用动力机组，覆盖农用机械、园林工具、小型发电机组、轻型代步动力设备等多个应用领域，是动力设备完成化学能向机械能转换的关键承载零件。

　　从功能特性层面看，活塞头的顶部直接与高温高压燃气接触，工作过程中需要承受瞬时爆发压力的反复冲击，同时要配合活塞环完成燃烧室的气体密封，避免高压燃气窜入曲轴箱造成动力损失，还要将燃烧过程中吸收的部分热量通过活塞环传递给气缸壁，最终经由冷却系统带出机体，避免自身温度过高引发材料强度下降、热变形超标等失效问题。活塞头的环带区域设计有多道环槽，分别用于安装气环与油环，气环负责密封燃烧室的高压气体，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、排放超标等问题，环槽的加工精度、轴向间隙设计直接影响活塞环的工作状态，间隙过大会导致环的泵油效应加剧，间隙过小则会在热膨胀状态下出现环卡滞，引发拉缸等严重故障。

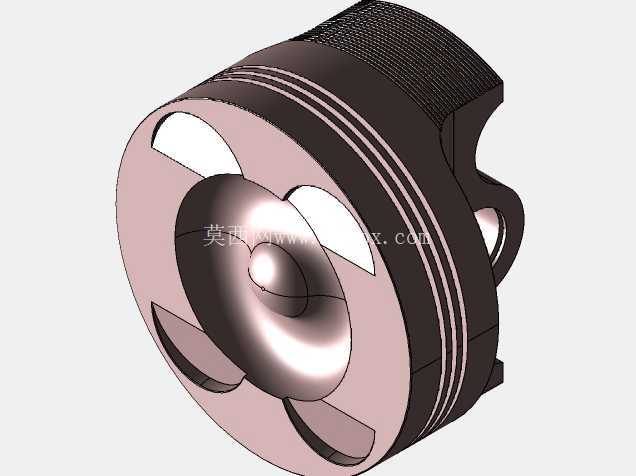

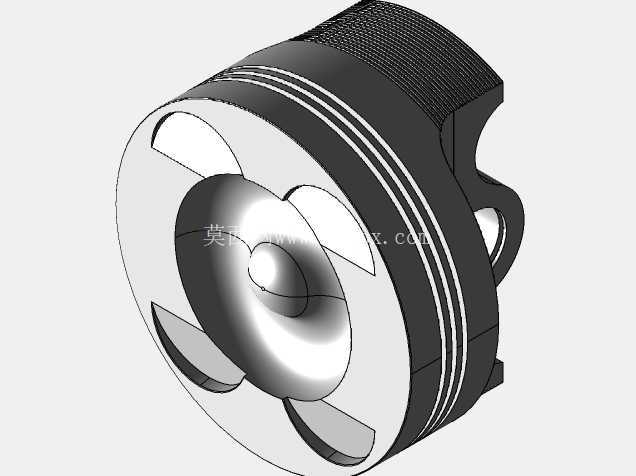

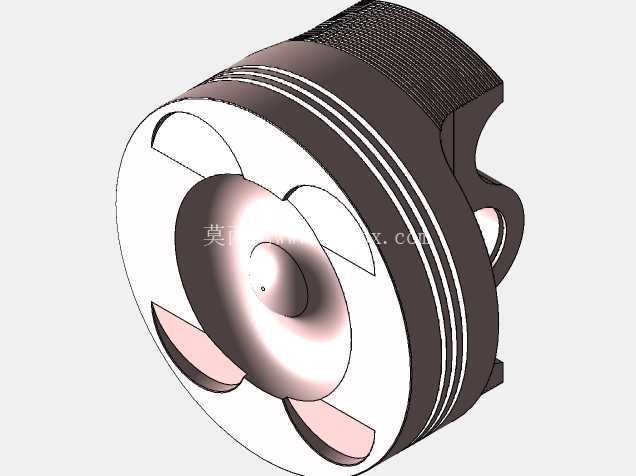

　　在设计思路上，这款活塞头采用了凹顶燃烧室结构，顶部的凹坑造型是根据燃烧室的涡流比要求、油气混合特性针对性设计的，能够在压缩行程末期引导进气形成合理的涡流运动，让燃油与空气充分混合，提升燃烧效率，降低不完全燃烧带来的排放物与油耗。活塞头的销座区域采用了加强筋过渡结构，因为活塞销传递的爆发力全部作用在销座位置，工作过程中销座需要承受交变的冲击载荷，加强筋的设计可以在不额外增加活塞整体重量的前提下，提升销座的结构强度，避免销座出现开裂、变形等失效问题。活塞裙部的型线设计采用了中凸变椭圆结构，常温状态下裙部截面为椭圆形，长轴垂直于活塞销方向，工作过程中受热膨胀后裙部会趋近正圆，保证与气缸壁之间保持合理的配合间隙，既避免冷态敲缸，也防止热态下活塞卡滞在气缸内。

　　从安装边界与尺寸匹配角度来看，这款活塞头的外径尺寸需要与对应规格的气缸内径保持严格的配合公差，配合间隙根据活塞材料的热膨胀系数、发动机的额定工作温度设定，通常铝合金活塞的配缸间隙控制在气缸直径的千分之0.5到千分之1之间，具体数值需要根据发动机的强化程度、冷却方式调整。活塞销孔的内径尺寸与活塞销采用过渡配合或者分组选配的间隙配合，保证活塞销能够在销孔内正常转动，同时避免间隙过大造成的敲击异响。环槽的宽度尺寸与对应活塞环的轴向尺寸匹配，预留合理的侧隙与背隙，保证活塞环能够在环槽内正常浮动，同时不会出现过大的窜气量。活塞的整体压缩高度需要与连杆长度、曲轴行程、气缸垫厚度、燃烧室容积匹配，保证发动机的压缩比符合设计要求，避免压缩比过高引发爆震，或者压缩比过低导致动力不足、油耗上升。

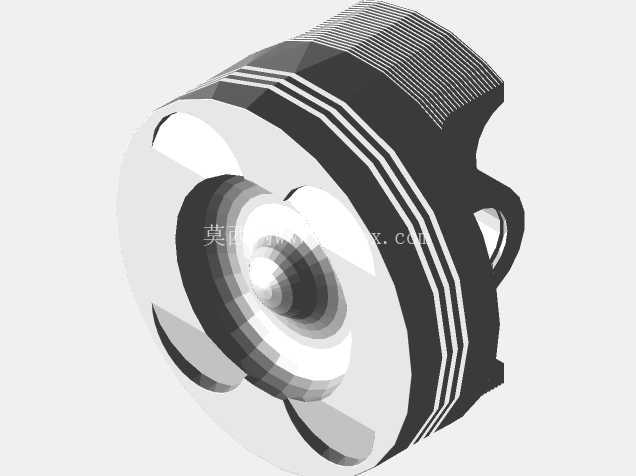

　　在建模过程中，需要重点关注各个过渡圆角的处理，尤其是环槽根部、销座与裙部连接位置、顶部燃烧室边缘的圆角，这些位置是应力集中的高发区域，过小的圆角会导致工作过程中应力集中系数过大，在交变载荷作用下容易萌生疲劳裂纹，最终导致活塞开裂失效。同时活塞的壁厚设计需要兼顾强度与轻量化要求，过厚的壁厚会增加活塞的往复运动质量，增大曲轴连杆机构的惯性力，提升发动机的振动与机械损耗，过薄的壁厚则会导致结构强度不足，在高压燃气作用下出现变形，影响密封性能与运行可靠性。实际生产中这类活塞头通常采用共晶铝硅合金铸造或者锻造工艺生产，部分高强化发动机的活塞头还会在环槽位置镶嵌铸铁耐磨圈，提升环槽的耐磨性能，延长活塞的使用寿命，第一环槽位置通常还会做阳极氧化处理，提升表面硬度与耐高温性能，应对高温燃气的直接冲刷。
