沙漠环境用立式风冷散热冷却装置结构

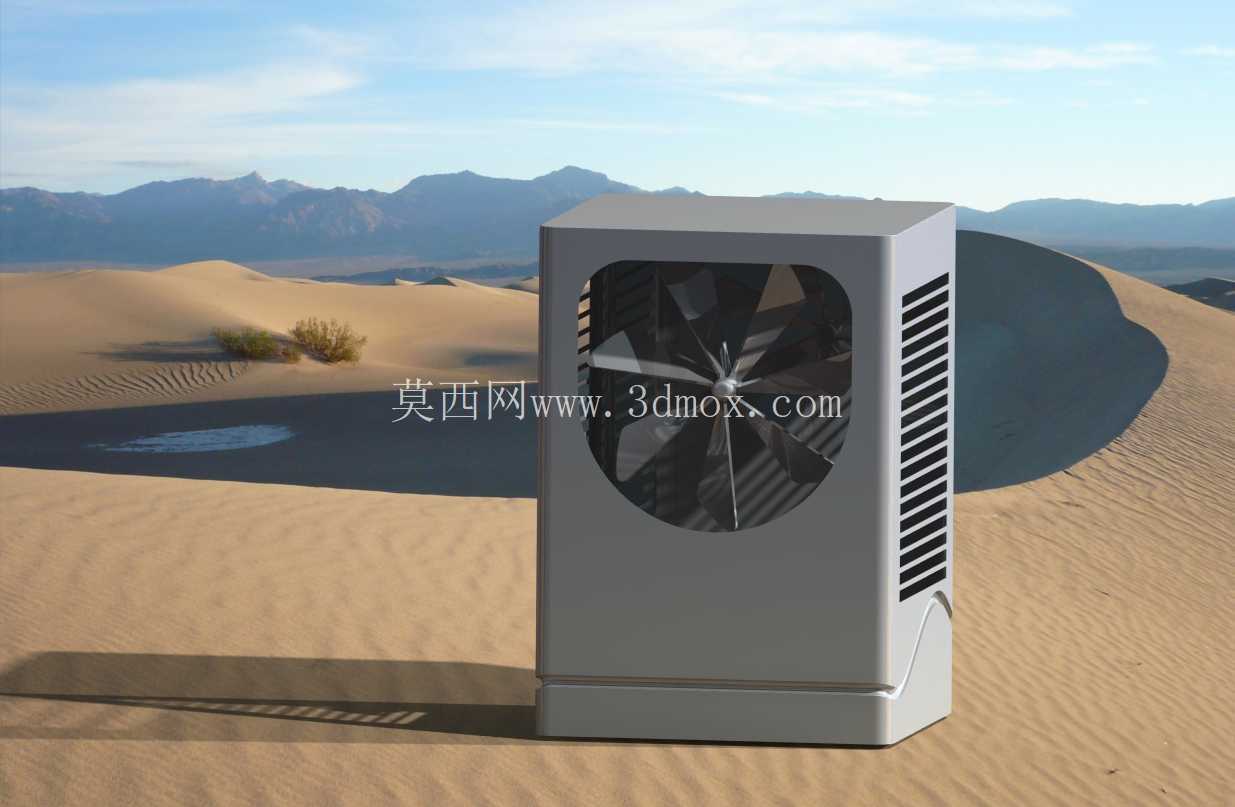

　　这款风冷冷却装置的设计初衷，是针对干旱荒漠区域户外作业电子、电力配套设备的散热痛点开发，这类区域常年高温少雨，昼夜温差大，空气中裹挟大量细沙粒，常规民用散热设备很容易出现沙粒卡滞扇叶、散热风道堵塞、外壳被风沙磨蚀的问题，无法满足长期户外值守的使用需求。从结构设计来看，整机采用立式方正壳体布局，正面集成大直径轴流风轮，进风区域做了内凹式防护设计，避免风沙直吹扇叶转轴，侧面排布竖向通风格栅，格栅的倾斜角度经过反复调整，既保证出风通流面积满足散热风量要求，又能阻挡大粒径沙粒直接进入设备腔体，减少内部积沙的概率。壳体底部做了圆弧过渡的承托结构，既可以提升壳体放置的稳定性，也能避免底部直角结构在风沙长期冲蚀下出现应力开裂，壳体边角做了小圆弧钝化处理，减少运输安装过程中的磕碰损伤，也能降低风沙流在边角处形成的涡流磨蚀效应。

　　从实际应用场景来看，这类冷却装置可以配套在荒漠区域的光伏逆变设备、户外通讯基站电源、小型野外作业供电模块上，作为主动散热单元使用，设备安装时不需要额外搭建复杂的防护外罩，自身结构就能抵御常规风沙侵袭。设计过程中，风道的走向是核心考量点，正面进风、侧面出风的流道设计，让气流可以直接冲刷设备内部的发热核心区域，减少风路弯折带来的风量损失，扇叶的叶型采用低转速大扭矩设计，即使有少量细沙附着在叶面上，也不会出现转速骤降或者停转的问题，转轴位置预留了密封结构的安装位，可以适配防尘密封圈，进一步提升沙粒环境下的运行可靠性。

　　关于安装边界，整机的壳体宽度控制在常规户外设备舱的标准安装尺寸范围内，背部预留了壁挂安装的螺孔位，既可以直接放置在平整的地面或者设备平台上，也可以通过壁挂支架固定在舱体壁面，安装时只需要保证侧面出风格栅预留不小于十厘米的通风间隙，正面进风区域没有遮挡物，就能保证散热效率达到设计值。壳体的材质选型偏向耐磨耐候的工程塑料或者喷塑金属板材，表面做哑光处理，减少荒漠区域强紫外线照射带来的材质老化，也能降低阳光直射带来的额外温升。

　　在功能特性上，这款冷却装置没有设计复杂的电子调控结构，依靠纯机械结构配合常规风机驱动就能运行，降低了荒漠环境下电子元件失效的风险，设备内部预留了防尘滤网的安装槽，用户可以根据使用区域的沙粒浓度，选配不同目数的防尘滤网，滤网采用抽拉式设计，后期维护时不需要拆解整个壳体，就能抽出滤网清理积沙，大幅降低野外维护的工作量。扇叶前方的防护格栅采用一体化成型结构，栅条间距控制在安全范围内，既不会阻挡进风，也能避免野外杂物被吸入扇叶造成卡滞。整机的重量控制在合理区间，单人即可完成搬运与安装作业，不需要借助大型吊装设备，适配野外作业的施工条件。设计时还考虑了凝露问题，壳体底部预留了微小的排水缝隙，即使昼夜温差导致壳体内部产生凝露水，也可以顺着缝隙自然排出，不会在腔体内部积水腐蚀内部元件。
