立式手动台虎钳夹持工装结构设计

　　在常规机械加工、钳工修配、小型零件装配以及试样检测工位上，这类立式手动台虎钳是工位旁最基础也最高频使用的夹持类工装，和常见的平口台虎钳不同，这款立式结构的虎钳采用垂直下压的夹持逻辑，更适配薄片类、小型轴套类以及需要垂直方向压紧固定的加工场景，能避免水平夹持时工件翘起、装夹找正耗时久的问题。从实际使用场景来看，这类虎钳常被安装在钳工工作台、小型钻床工作台、台式攻丝机的台面上，也可作为临时工装固定在检验平台上，用来固定待打磨的小型冲压件、待钻孔的塑料壳体、待修配的铜质接线端子，甚至是3D打印完成后需要去支撑、做表面打磨的样件，适用的工件尺寸跨度不大，但装夹的灵活性远高于普通平口钳。

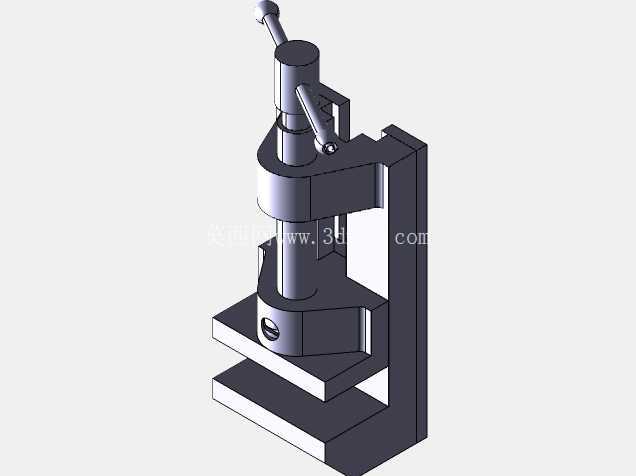

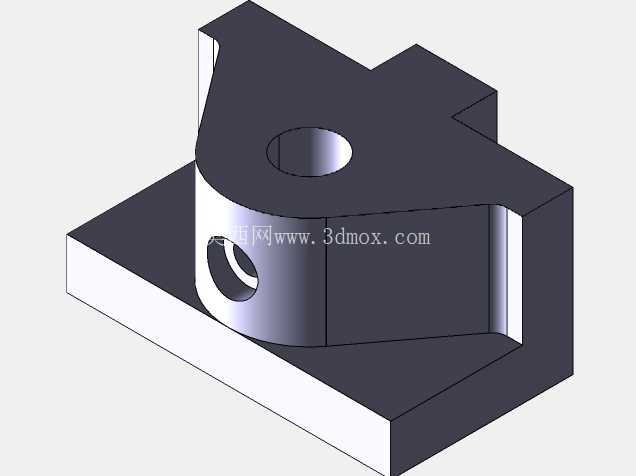

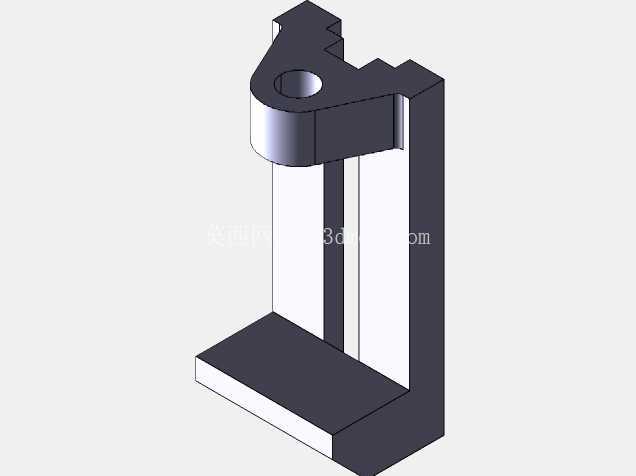

　　从功能特性上拆解，这款虎钳的核心结构分为固定底座、垂直导向立柱、压臂组件、手动驱动摇杆、可调钳口垫块几个部分。固定底座采用L型一体式铸造结构，底部预留了两个贯通的安装槽孔，可配合T型螺栓快速固定在带T型槽的工作台上，安装时不需要额外做转接板，只要保证底座安装面和工作台面贴合，锁紧螺栓后即可保证整体刚性，不会在夹紧受力时出现偏移。垂直导向立柱和底座为一体式加工，立柱表面做了精磨处理，和压臂上的导向铜套配合，保证压臂上下运动时的直线度，避免下压时出现偏摆，导致钳口压合面不平行，夹伤工件表面或者出现夹持打滑的问题。

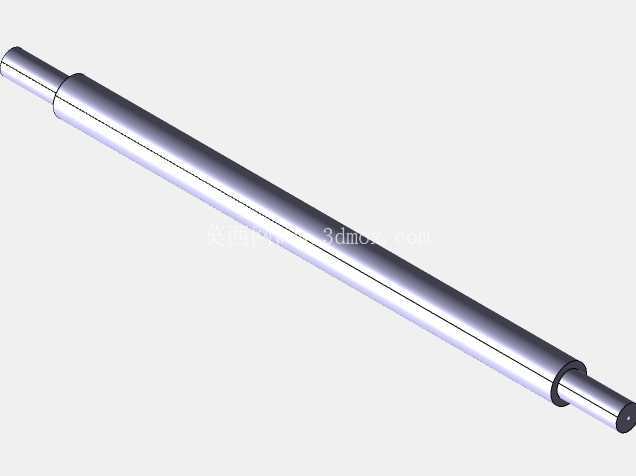

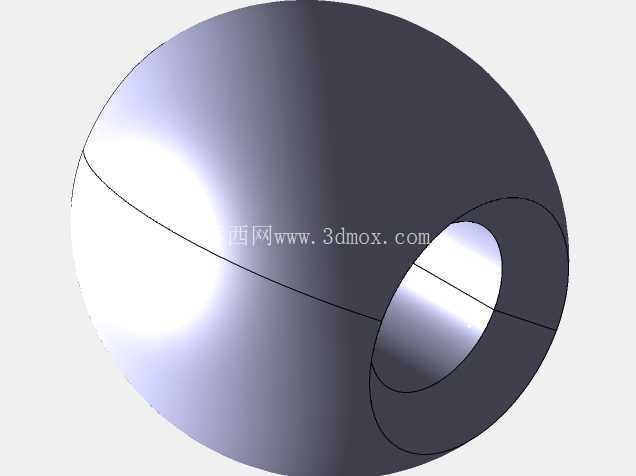

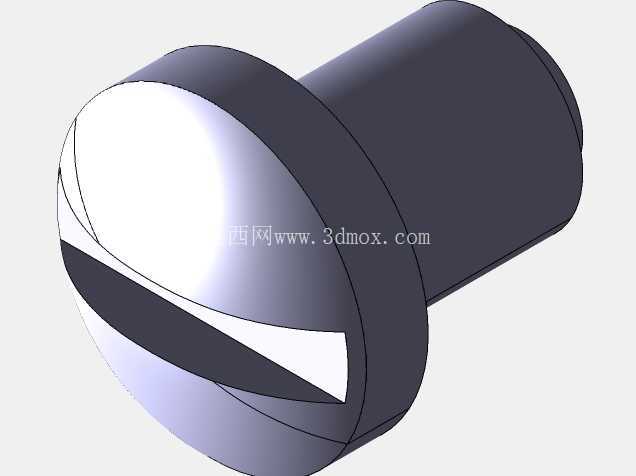

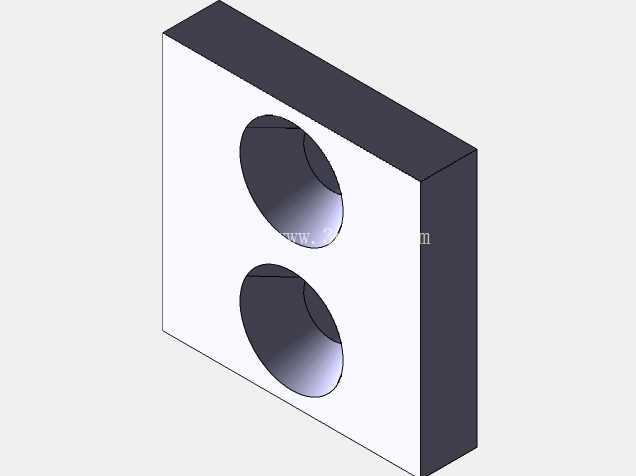

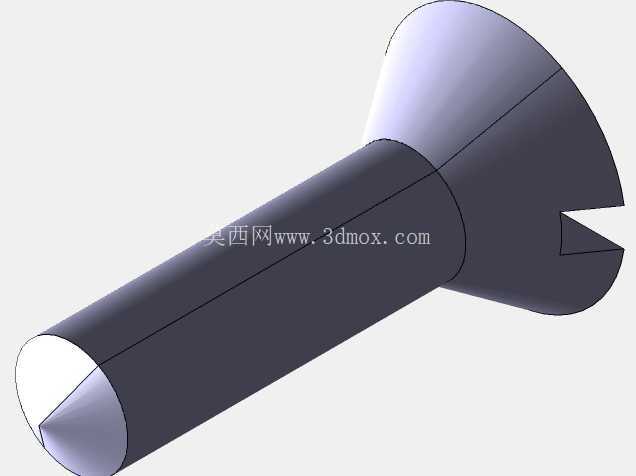

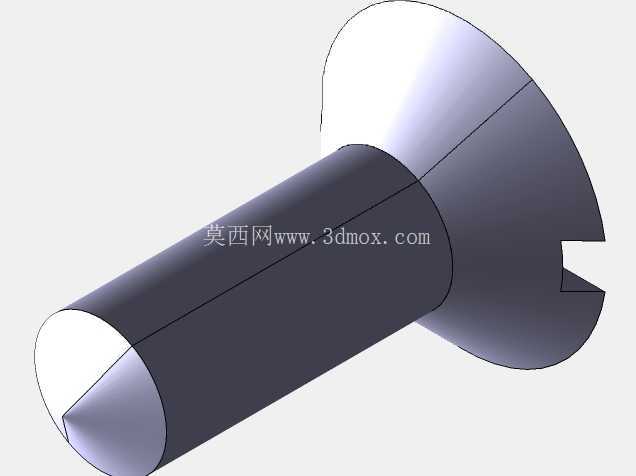

　　驱动部分采用的是梯形丝杠传动结构，和摇杆直接连接，转动摇杆时丝杠带动压臂沿立柱垂直下行，梯形丝杠的自锁特性可以保证夹紧后不会因为加工过程中的振动导致压臂松脱，不需要额外增加锁紧机构，操作时只需要顺时针转动摇杆即可逐步加压，夹紧力的大小可以通过摇杆的转动幅度手动控制，针对薄壁类、易变形的塑料件或者铝件，不需要施加过大的锁紧力就能完成固定，避免夹伤工件；针对金属件的钻削、攻丝作业，可以适当加大锁紧力，保证加工过程中工件不会移位。钳口部分做了可更换的垫块设计，默认配置的是光面钢制垫块，针对表面要求高的工件，可以自行更换尼龙、铜质或者橡胶材质的钳口垫块，避免在工件表面留下压痕，垫块通过沉头螺丝固定在压臂和底座的夹持面上，更换时只需要拧下两颗螺丝即可完成，维护成本很低。

　　设计思路上，这款虎钳没有采用复杂的结构，所有零部件都遵循易加工、易装配、易维护的原则，整体没有异形曲面结构，除了导向铜套和丝杠需要外购标准件之外，其余结构件都可以通过常规的铣、钻、磨工序完成加工，适合小批量生产或者车间自行改制。整体的安装边界控制得比较紧凑，底座的横向宽度不超过150mm，纵向深度不超过200mm，整体闭合高度在280mm左右，最大开口行程可以达到80mm，不会占用过多的工作台面空间，即使是小型的家用工作台也可以顺利安装。和普通的水平夹紧虎钳相比，这种垂直下压的结构在装夹小型薄片工件时优势更明显，工件只需要放在底座的夹持平面上，调整好位置之后下压锁紧即可，不需要调整两个钳口的平行度，找正时间可以缩短60%以上，尤其适合小批量多品种的小件加工场景。

　　在实际使用过程中需要注意，这类虎钳的夹持力上限受丝杠直径和立柱刚性限制，不适合用来夹持需要大切削力的铣削作业，更适合轻载的钻削、打磨、装配、检验类工位，安装时要保证底座和工作台面完全贴合，如果安装面有切屑或者杂物垫在底部，会导致夹紧时底座受力不均，长期使用可能出现底座变形，影响钳口的平行度。日常维护只需要定期给导向立柱和丝杠部分涂抹润滑脂，避免铁屑、灰尘进入导向套和丝杠螺纹缝隙，导致操作卡顿或者磨损加剧即可，整体的使用寿命可以达到上万次装夹循环，不需要频繁更换易损件。
