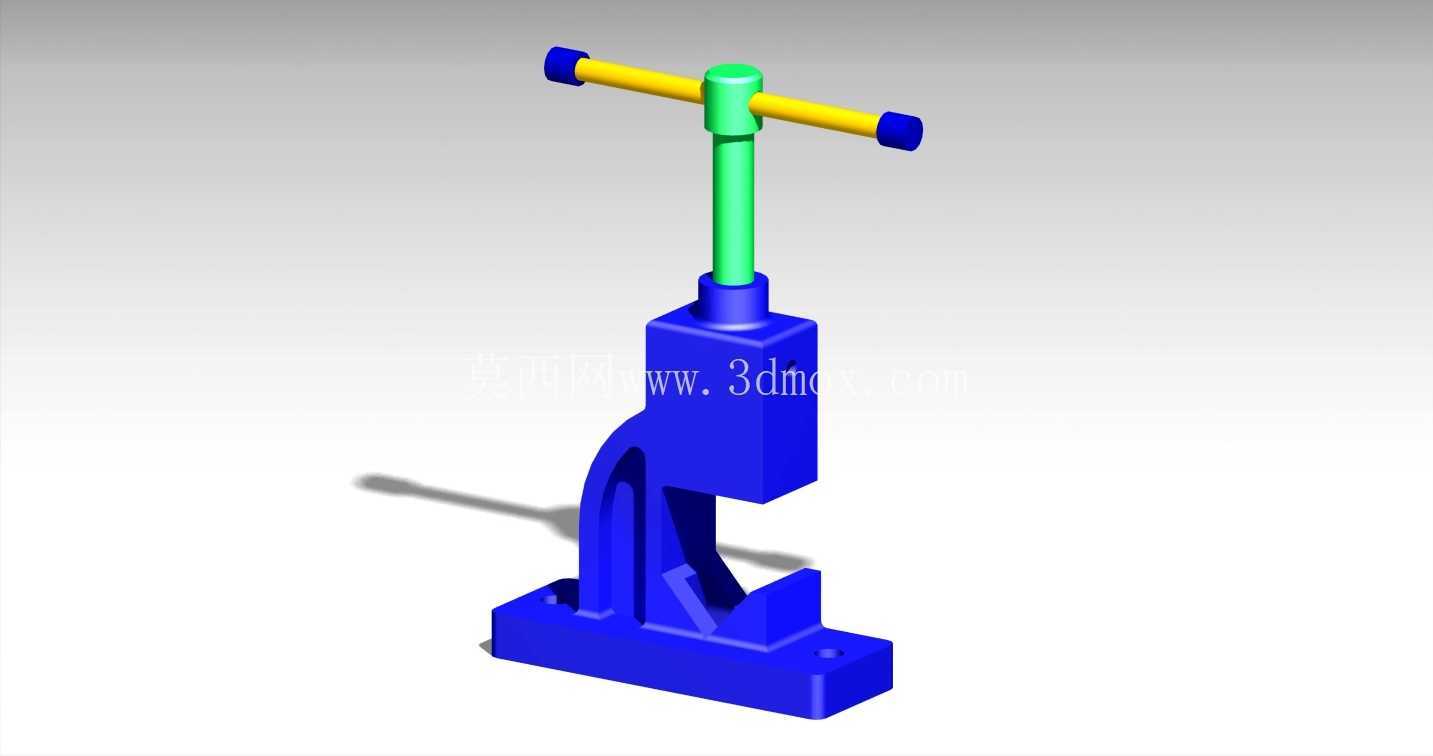

手动螺旋式管虎钳夹持工装结构

　　在管线预制、设备维保、五金加工的现场作业场景里，管类工件的装夹固定一直是影响作业效率与加工精度的核心环节，这款手动螺旋式管虎钳，正是针对小口径金属管、硬质塑管的装夹需求设计的夹持工装，区别于通用台虎钳的平口夹持结构，它的钳口做了适配圆弧面的V型咬合设计，能在夹紧过程中让管材周向受力均匀，避免平口钳夹持圆管时出现的打滑、管壁压痕变形甚至夹裂的问题。从结构设计逻辑来看，整个虎钳采用立式螺旋进给的传动方案，顶部的T型操作杆直接和竖直布置的夹紧螺杆固连，没有额外的齿轮、连杆等传动损耗结构，操作人员转动操作杆时，扭矩直接传递到螺杆上，带动活动压块沿竖直导向槽做直线进给，这种直连传动的结构一方面能减少传动间隙带来的夹紧虚位，另一方面在现场作业时如果进入铁屑、灰尘等杂质，也不会像复杂传动结构那样出现卡滞，维护成本极低，哪怕是在露天的管线施工场地，没有定期润滑的条件下也能可靠作业。

　　底座部分采用一体化铸造的L型支撑结构，底部预留了两个贯通的安装螺栓孔，安装时可以直接通过螺栓把虎钳固定在钳工台、预制工装架甚至现场的临时焊接支架上，安装边界的适配性很强，不需要额外做转接底座；固定钳身和底座是一体化成型的结构，不存在拼接结构的连接松动问题，夹紧作业时的反作用力直接通过整体式的钳身传递到安装基座上，不会出现受力偏载导致的钳身歪斜。活动压块和固定钳口的咬合面都做了防滑齿结构，齿形的角度经过反复调整，既能够咬入管材表层形成足够的静摩擦力，防止管材在套丝、切割、弯折作业时出现周向转动，又不会因为齿形过尖锐导致薄壁管材出现穿透性的夹痕，影响管材后续的连接密封性能。导向部分的结构做了防偏转设计，活动压块和钳身的导向槽采用小间隙配合，螺杆进给过程中活动压块不会出现周向转动，保证压块的V型面和固定钳口的V型面始终对中，管材装夹后轴线始终保持水平，不会出现装夹歪斜导致的套丝偏斜、切割端面不垂直的问题。T型操作杆的长度经过人体工程学验证，操作人员单手或者双手转动操作杆时，不需要施加过大的腕部力量就能输出足够的夹紧力，操作杆两端的防滑端头能避免手上沾有油污、切削液时出现打滑脱手的情况。

　　在实际应用场景中，这款虎钳既可以用于维修车间的小批量管材套丝、管口倒角作业，也可以固定在移动作业车上，用于户外管线抢修时的现场管材加工，甚至可以作为教学实训的工装，帮助初学者理解螺旋夹紧机构的传动原理、夹具装夹的受力分布逻辑。整个结构没有易损的精密零部件，所有受力部件都采用等强度设计，螺杆部分的螺纹采用梯形传动螺纹，相比普通三角螺纹，它的牙根强度更高，耐磨损性能更好，长期反复夹紧松开作业后也不会出现螺纹滑牙的问题；钳身的壁厚经过受力校核，在最大夹紧力工况下，钳身的变形量控制在0.1mm以内，不会因为长期受力出现钳口张开、夹持精度下降的问题。

　　和常见的卧式管虎钳相比，这种立式结构的占地面积更小，同样的钳口开口范围下，它在工作台面上的投影面积只有卧式结构的三分之二，非常适合空间局促的小型维修工位、移动作业平台使用；同时立式的进给方向让操作人员的施力方向更符合人体操作习惯，长时间作业时的疲劳度更低。在安装适配性上，底座的安装孔距采用通用的钳工台安装尺寸，替换旧虎钳时不需要重新在台面上打孔，直接对齐原有安装孔就能完成固定；钳口的V型槽适配的管径范围覆盖了日常维保、小型加工最常用的管径区间，不需要额外更换钳口配件就能满足绝大多数作业需求，减少了配件管理的成本。从建模逻辑来看，整个模型的装配关系完全按照实际加工装配流程搭建，所有配合面都保留了实际生产中的公差间隙，没有出现建模时常见的面与面过盈干涉、装配关系错位的问题，不管是用于教学演示结构原理，还是作为参考进行工装改型设计，都能直接提取对应的结构尺寸、装配约束关系，不需要额外做结构修正。
