手动螺旋起重顶升定位工装结构

　　这套螺旋顶升结构面向小吨位、低速、需长时间持荷的垂直支撑场景，常见于设备检修时的机座垫高调平、工装夹具里的工件顶紧、轻型装配工位的高度微调，以及教学实训中对丝杠螺母传动原理的拆解演示。和液压顶升装置相比，它没有油路、密封件和泵站，不存在泄压回落风险，旋停位置即可靠自锁，特别适合空间狭窄、维护条件有限、要求支撑状态长期稳定的场合。

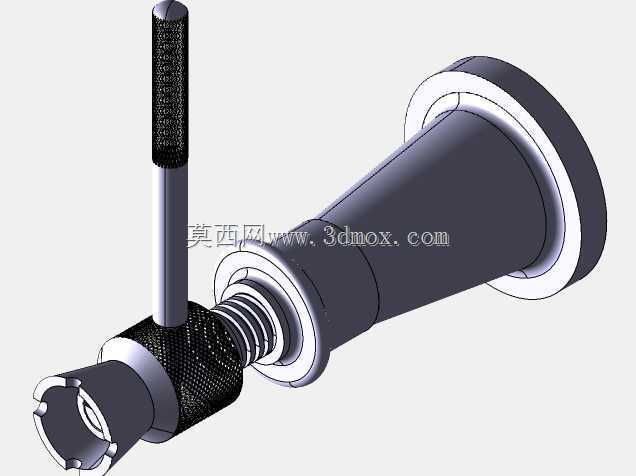

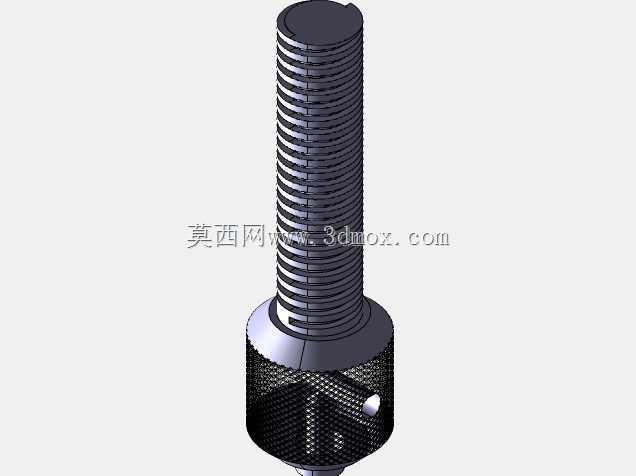

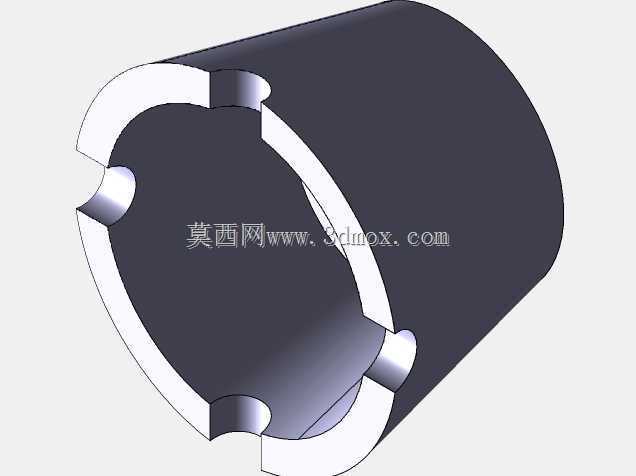

　　从实际用途看，该装置的核心任务是把操作者施加在摇柄上的旋转运动，转化为顶杆沿轴线方向的直线进给。转动侧置手柄后，扭矩经带防滑纹理的握持段传入传动部位，内部丝杠与螺母构成螺旋副，螺纹升角设计在自锁区间内，轴向载荷不会反向驱动丝杠回转，因此顶升到任意位置都能保持支撑高度，不必额外增设锁紧机构。端部承托结构用于接触被顶起物，轮廓做了开口与限位处理，可贴合轴类、垫块或设备底边，减少顶升过程中的滑移。

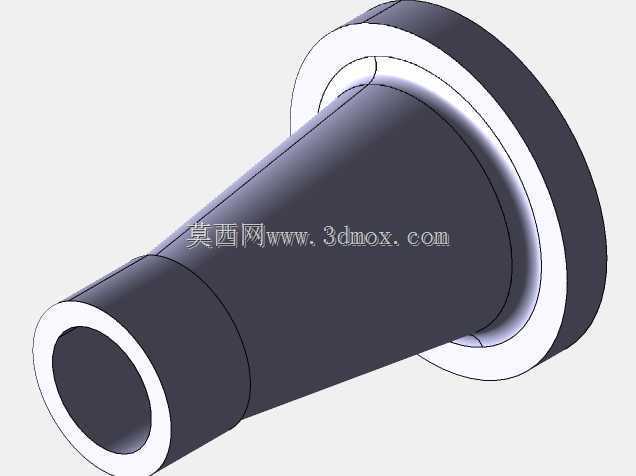

　　功能特性上，结构刻意保留了机械装置最直接的传力路径：手柄提供力臂放大，丝杠承担轴向推拉，螺母座把载荷传递到锥形主体与底部法兰，法兰端面再将力扩散到基础支撑面。主体采用锥筒过渡而非等直径圆柱，一方面让靠近承力端的壁厚与刚性更充裕，另一方面使外形从底部大法兰向传动端收敛，控制整体重量。手柄杆表面的滚花网格用于增加摩擦，操作者戴手套也能稳定施力；金属杆身与黑色握持段形成明确的功能分区，便于在三维装配中区分受力件、操作件和外观包覆件。

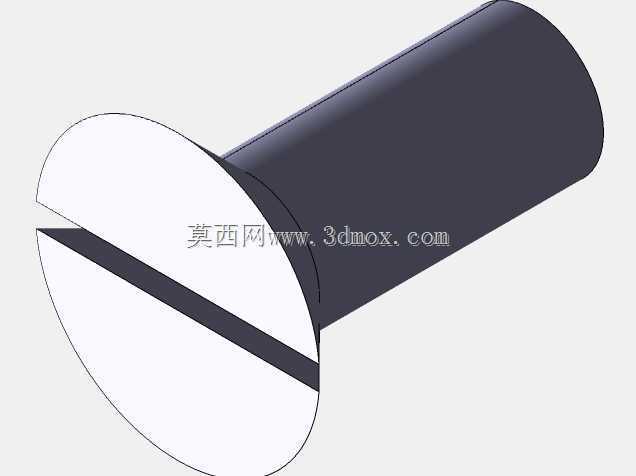

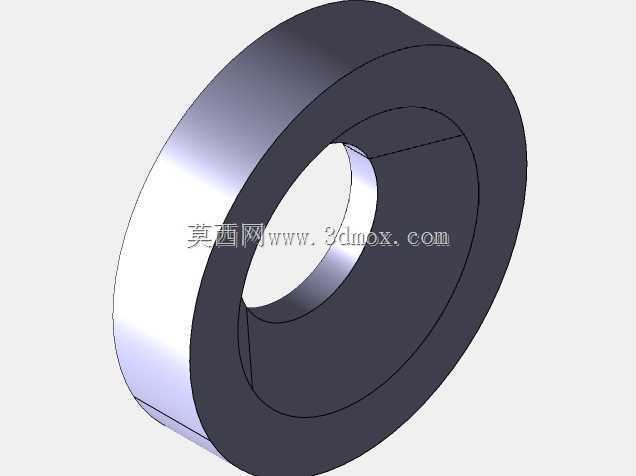

　　建模思路围绕“可动关系清楚、装配边界明确”展开。丝杠、螺母、主体筒、法兰座、手柄、端帽和顶头分别建立独立零件，螺纹区域可按真实牙型细化，也可在方案阶段用示意螺纹表达旋合关系；装配时保留丝杠相对螺母的旋转与轴向进给自由度，手柄与丝杠输入端设定同轴约束，顶头与丝杠端部设定同步运动关系。锥形主体内壁需要留出丝杠行程通道，避免顶杆全伸时与筒壁干涉；底部法兰的外径决定支撑占地范围，安装面应视为与地基或工装平台贴合的基准面，法兰厚度要能承受偏载时的弯矩。

　　外形与安装边界方面，装置的最大宽度由底部法兰决定，最大高度出现在丝杠完全伸出、手柄竖直放置时；现场布置不仅要核对竖直空间，还要预留手柄整周旋转所需的侧向操作半径，若周边有管线或机架，可改用短手柄或棘轮扳手驱动。顶头工作端与被支撑物之间应保留平整接触区域，偏心载荷不宜超出顶头端面范围，否则会在丝杠上引入附加弯矩。基础侧需保证法兰下方支撑刚性，过薄的垫板或悬空平台会降低顶升稳定性。

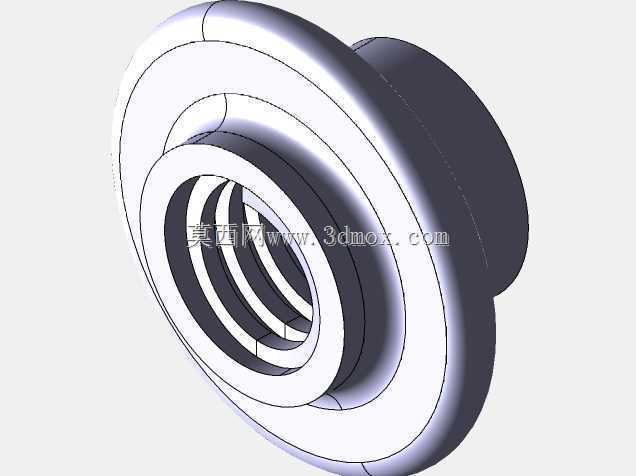

　　结构细节上，螺母座与主体的连接段是载荷传递关键，圆角过渡能够降低应力集中；丝杠伸出端应设置行程限位，防止过度旋出导致螺纹啮合圈数不足。手柄穿过传动座的位置需控制配合间隙，既保证转动灵活，又避免晃动过大。对于经常承受振动的工位，可在端面增加防滑垫或在法兰处设置固定孔，但基础模型已把主要承力轮廓、操作空间和运动包络表达完整，能够直接用于结构校核、装配演示和方案沟通。
