带杆小齿轮传动夹具组件结构设计

项目分类:齿轮 发布时间:2024-12-26 ID:869553
  • 带杆小齿轮传动夹具组件结构设计
  • 带杆小齿轮传动夹具组件结构设计
  • 带杆小齿轮传动夹具组件结构设计
  • 带杆小齿轮传动夹具组件结构设计

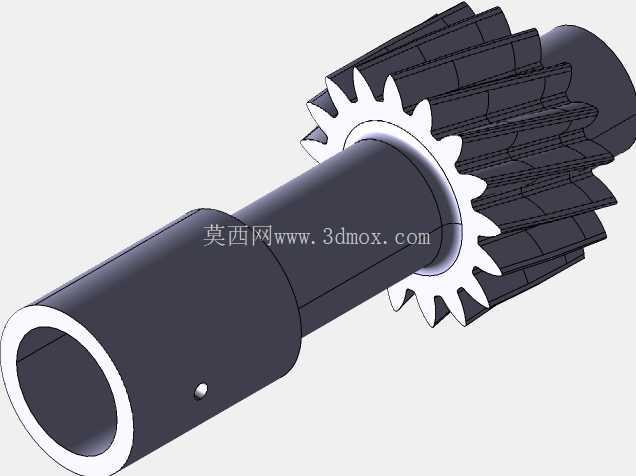

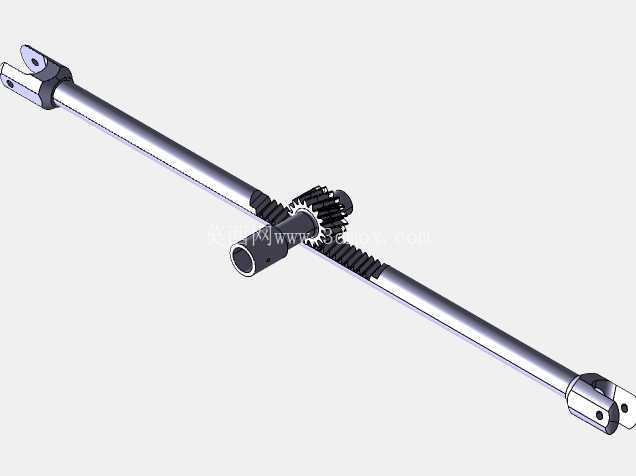

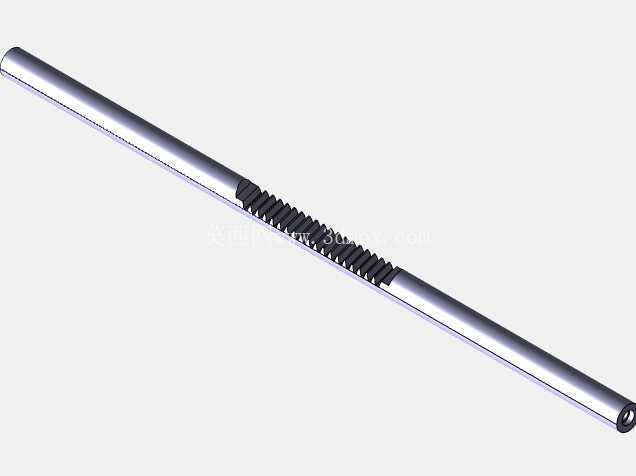

  在精密传动与工装夹具的实际应用场景里,这类带长杆的小齿轮结构,常被集成在小型定位夹具、微调进给机构以及电源类设备的调压传动单元中,承担小行程精准位移传递、扭矩微调输出的核心作用。不同于常规盘状齿轮,该结构将齿轮齿段直接加工在细长杆身的中段位置,两端保留光滑圆柱轴段,既可以作为齿轮啮合传动的核心件,也能直接充当夹具的推拉执行杆,省去了额外的轴齿装配环节,能有效缩小整套机构的安装空间,适配小型电子设备内部紧凑的装配环境。

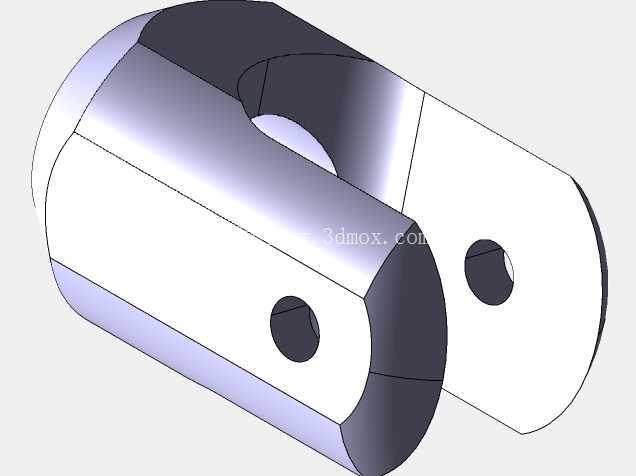

  从实际功能特性来看,齿段采用小模数渐开线齿形设计,啮合间隙控制在极小范围内,传动过程中回程误差低,当用于夹具定位场景时,转动杆身即可带动配合的齿条滑块实现微米级的进给调整,能满足小型电子元器件装配、变压器绕组微调这类对定位精度要求较高的工序需求;两端的光杆段表面做了高精度磨削处理,粗糙度控制在适合滑动配合的区间,可直接穿装在机构的支撑铜套或者直线轴承内,不需要额外加装导向轴,杆身末端的小孔设计可用于安装锁紧销或者连接端头,方便和夹具的压头、拨叉等执行部件直接固连。

  设计这类结构时,首先要结合实际安装边界确定杆身总长度,两端光杆的直径要匹配对应支撑座的安装孔径,齿段的长度要匹配所需的最大行程,避免啮合过程中出现齿段脱开的问题;齿形参数选择上,优先选用小模数压力角设计,降低传动过程中的径向力,减少细长杆在受力时的弯曲变形量,同时齿段和光杆的衔接位置做了过渡圆角处理,避免应力集中导致杆身在反复正反转传动过程中出现断裂问题。实际安装时,两端光杆的同轴度公差需要严格控制,否则转动过程中会出现卡滞、齿面偏磨的问题,直接影响整套夹具或者传动机构的使用寿命;齿段的位置精度也需要和两端支撑位保持严格的位置度公差,保证啮合时齿面接触均匀,不会出现局部载荷过大导致齿面崩损的情况。

  在电源变压器这类应用场景里,该结构常和调压电刷的滑动架配合,通过转动杆身带动电刷沿绕组表面平稳移动,实现输出电压的精准调节,长杆的设计可以让操作端延伸到设备外壳外侧,不需要打开设备外壳即可完成调压操作,同时杆身的绝缘处理也能保障操作过程的安全性;在小型工装夹具应用中,该结构可以作为手动微调的执行件,通过转动杆端的旋钮带动夹爪开合,夹持小型精密零件,相比普通的螺纹微调结构,齿轮齿条式的微调速度更快,调整行程更长,且不会出现螺纹磨损后间隙变大的问题。建模过程中,齿段的渐开线齿形需要严格按照啮合参数生成,保证和配合件的啮合精度,杆身的各段轴径、退刀槽、末端孔位都需要按照实际加工工艺设置合理的公差,细长杆的径向变形量需要在设计阶段做有限元校核,确保在额定传动扭矩下杆身的弯曲变形量不会影响传动精度,齿面的硬度处理要求也需要结合实际负载情况确定,保证在频繁正反转的使用场景下齿面不会出现过快磨损。
