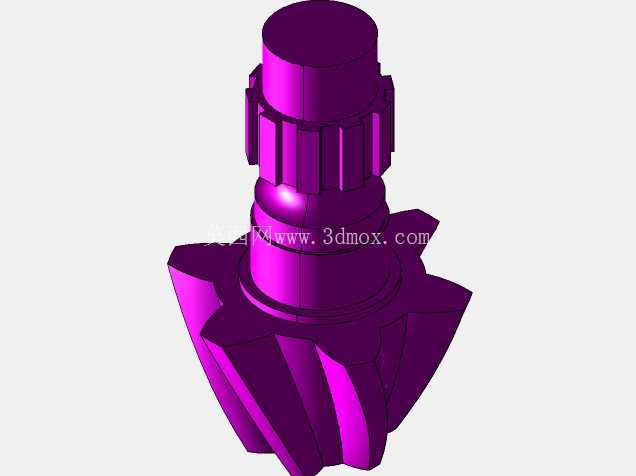

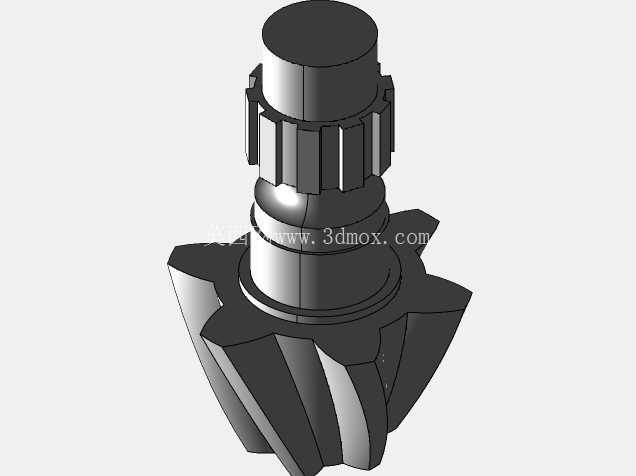

带花键轴段的斜齿锥齿轮传动件结构

　　这款斜齿锥齿轮集成了上部花键连接轴段与下部锥齿啮合段，是相交轴动力传递场景中极为常用的核心传动零件，在差速传动、角向进给机构、机床主轴转角传动单元中都能见到这类结构的身影。不同于分体式装配的锥齿轮与传动轴结构，一体化的设计直接消除了轴与齿轮配合面的连接间隙，在频繁正反转、冲击载荷较大的传动工况下，能有效避免配合面的微动磨损，长期运行的传动精度保持性更有优势。

　　上部的花键轴段采用矩形花键结构，齿侧对中精度高，承载时应力分布更均匀，既可以和配套的内花键轮毂实现周向固定传递扭矩，也能预留少量轴向滑移的余量，适配装配过程中啮合间隙的微调需求，轴端的圆柱段可作为轴承安装位，直接支撑在箱体的轴承孔内，减少了额外的轴套零件，简化了整个传动单元的装配层级。下部的斜齿锥齿轮齿部采用螺旋齿设计，相比直齿锥齿轮，啮合过程中轮齿是逐渐进入和退出啮合的，重合度更大，传动过程中的冲击、噪声明显更低，单齿承受的载荷峰值更小，适合中高速、大扭矩的转角传动场景。

　　设计过程中，齿部的螺旋方向与配对齿轮的旋向需要严格匹配，保证啮合时轴向力的方向指向齿轮大端，避免运行过程中齿轮出现轴向窜动导致啮合脱开；齿顶与齿根的过渡圆角经过优化，减少了应力集中系数，在交变载荷作用下的齿根疲劳强度更有保障。从安装边界来看，上部花键段的外径、有效配合长度需要和对接的内花键参数完全匹配，花键的齿侧间隙控制在合理范围内，既不能过紧导致装配困难，也不能过松导致传动回程差过大；锥齿轮的安装距是核心装配参数，直接决定了啮合接触区的位置，装配时需要通过调整垫片厚度保证锥顶重合，让接触斑点落在齿面中部偏齿顶的位置，避免出现边缘接触导致的早期磨损。

　　这类齿轮常见于机床的转角进给箱、农业机械的差速传动单元、小型工程机械的行走传动机构中，在需要将动力沿90度方向传递的布局里，相比蜗轮蜗杆结构传动效率更高，相比直齿锥齿轮运行平稳性更好，能适配转速范围从每分钟数百转到数千转的传动场景。建模过程中，齿部的渐开线齿面与锥面的相交线需要精准拟合，保证齿形的几何精度符合啮合原理，花键部分的齿形公差、轴段的同轴度公差都需要在三维模型中预留合理的标注基准，为后续的加工工艺编制、数控加工程序生成提供准确的几何依据。轴段上的环形退刀槽设计，既为花键加工时的刀具退刀预留了空间，也能在热处理过程中减少应力集中，避免轴段与花键交接位置出现淬火裂纹。整个零件的结构没有冗余的设计，每一段轴径、每一个齿形参数都围绕传动承载、装配适配、加工可行性三个核心维度展开，在满足传动强度要求的前提下尽可能控制零件重量，降低转动惯量，让传动系统的动态响应速度更快。
