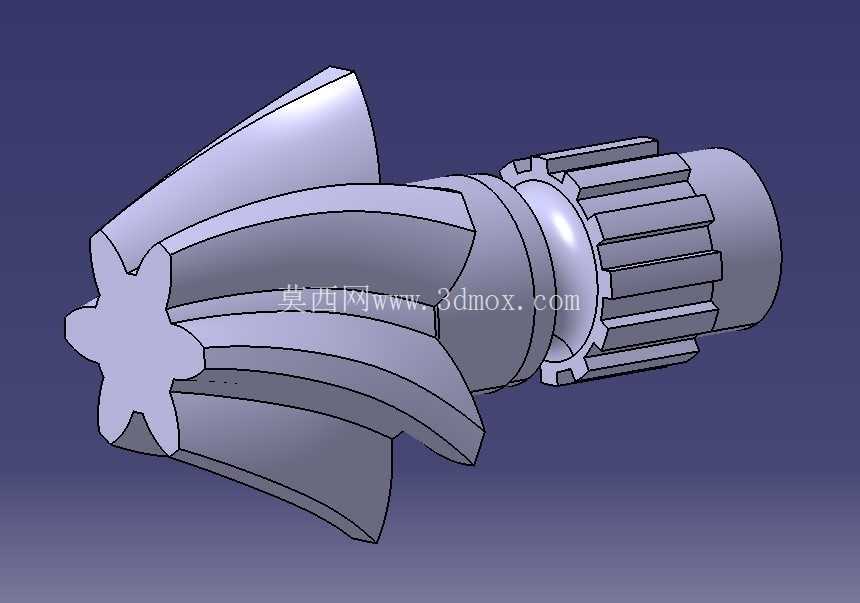

带花键连接端的斜齿锥齿轮传动件

　　在中小功率传动的动力换向场景里，这类一端集成斜齿锥齿结构、另一端带外花键的轴齿轮，是很多紧凑布局传动箱里的核心受力件，常见于小型机床进给箱、园林动力工具传动端、小型农机转向传动单元这类需要把输入动力做90度转向同时完成扭矩传递的位置，相比直齿锥齿轮，斜齿结构的啮合重合度更高，传动过程中齿面接触是渐进式的，不会出现直齿啮合瞬间全齿撞击的问题，运行噪音更低，承载能力也能提升15%到20%左右，适合中高转速的连续传动工况。

　　设计这类零件的时候，首先要匹配安装腔的轴向限位尺寸，花键端的轴肩要对应箱体内部轴承的内圈定位端面，预留好轴承安装的轴向压紧余量，避免装配后出现轴系窜动；锥齿端的齿顶圆不能超出箱体内部的避让腔，防止转动时和箱体内壁、润滑挡油板发生干涉。齿形参数的匹配是核心，斜齿的螺旋角要和配对齿轮完全对应，螺旋方向要保证传动时产生的轴向力能指向轴肩定位端，抵消一部分轴承承受的轴向载荷，降低止推轴承的负载压力；锥齿的节锥角、齿顶高系数要按照配对齿轮的安装距做反向校核，保证啮合时的接触印痕落在齿面中部，避免出现偏载导致的齿面早期点蚀。

　　花键端采用渐开线外花键设计，相比矩形花键，渐开线花键的齿根强度更高，对中性更好，适合带冲击载荷的传动场景，花键的有效配合长度要匹配从动件的轮毂宽度，既不能太短导致花键齿面压应力超标，也不能太长造成装配时的对中困难，花键末端要做退刀槽和引导倒角，方便插齿加工时的刀具退刀，也能让装配时花键更顺利插入配合孔。锥齿端的齿部要做齿端倒角，去除加工产生的飞边毛刺，避免装配时齿端磕碰损伤配对齿面，同时也能减少啮合初期的异常磨损。

　　从安装边界来看，这类轴齿轮的两个支撑轴颈的同轴度要控制在0.02mm以内，锥齿的节锥跳动和花键的齿向跳动都要满足对应精度等级的公差要求，否则装配后会出现传动异响、齿面偏磨的问题。轴系的润滑路径也要在设计时提前考虑，齿面位置要对应箱体的喷油润滑孔或者油浴润滑的油面高度，保证运转时齿面能形成稳定的润滑油膜，花键配合面要预留润滑脂的填充空间，避免花键出现干摩擦磨损。实际选型替换时，除了核对齿形参数、安装尺寸，还要注意齿部的热处理硬度匹配，这类传动件的齿面一般做表面淬火处理，硬度在HRC45到55之间，芯部保持足够的韧性，既能承受齿面的接触应力，也能抵抗传动时的冲击载荷，避免出现断齿问题。
