钢卷吊装用C型霍克吊具结构设计

　　在冶金加工、钢材仓储、卷材冲压等生产流转场景中，卧式钢卷的转运吊装一直是车间物料搬运的核心环节，这类工件自重通常从数吨到二十余吨不等，常规的吊带、钢丝绳吊装容易出现卷边勒伤、重心偏移滑脱、吊装姿态歪斜等问题，C型霍克吊具就是针对这类卷料吊装场景开发的专用吊具结构。从结构形态来看，该吊具整体呈侧置的C形钩状，上部设置双吊耳安装位，通过销轴与起重设备的吊钩滑车组连接，双吊耳的孔位同轴度、孔边距都经过受力校核，确保起吊时吊具整体受力沿竖直方向传递，不会出现侧向偏载。

　　下部的水平承力臂为插入钢卷内孔的承载段，臂体端部做了斜向收窄的导向设计，现场作业时，操作人员操控起重设备移动吊具，无需反复对位就能让承力臂顺利穿入钢卷的中心孔，降低对位操作的难度，也能避免臂端磕碰钢卷内圈造成卷材损伤。承力臂的上表面为承载接触面，设计时充分考虑了钢卷内孔的常见直径范围，臂体的厚度、宽度都预留了足够的安全余量，接触边缘做了圆角钝化处理，不会割伤钢卷内层的包装或板材表面。上部的水平段为配重平衡段，和下部承力臂形成力臂平衡，当承力臂挂载钢卷时，吊具整体的重心刚好落在双吊耳的中心竖直线上，起吊后钢卷能保持水平姿态，不会出现倾翻、卷料滑落的风险。

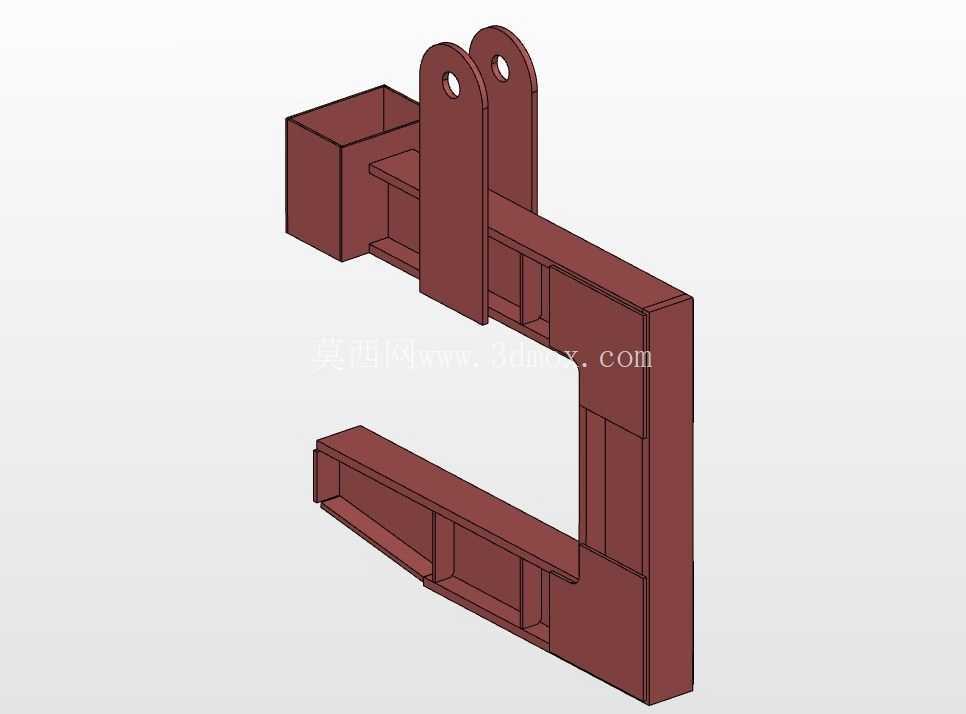

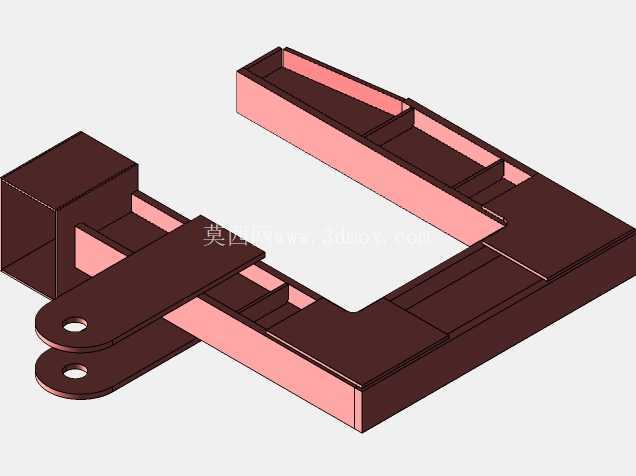

　　吊具的垂直连接段是主要的受力传力结构，内部采用加劲肋板做箱型加强结构，从三维模型的剖视结构可以看到，垂直段与上下水平臂的连接位置都设置了三角形加劲板，将集中载荷分散到整个臂体的箱型结构上，避免焊缝位置出现应力集中，满足大吨位载荷下的结构强度要求。设计这类吊具时，首先要明确适配的钢卷参数范围，包括钢卷的最大自重、内孔直径、卷宽尺寸，以此确定下部承力臂的长度、垂直段的开口高度，开口高度需要预留足够的操作间隙，确保钢卷能顺利卡入C型开口内，不会出现臂体与钢卷外圈剐蹭的情况；承力臂的长度要适配常见的钢卷宽度，保证钢卷挂载后重心落在承力臂的合理受力区间，避免出现悬臂过长导致的臂体下挠变形。

　　上部吊耳的位置需要根据吊具自重、额定载荷做重心配平计算，确保空载和额定载荷下吊具都能保持基本水平的姿态，空载时不会出现承力臂端上翘或下倾，方便操作人员对位穿卷；挂载额定载荷时，吊具的倾斜角度控制在安全范围内，不会出现钢卷向外滑脱的趋势。所有的受力焊缝都要求全熔透焊接，焊后做去应力处理，避免长期受载出现焊缝开裂的问题；吊耳孔内需要加装耐磨衬套，减少销轴与孔壁的磨损，延长吊具的使用寿命。在实际车间应用中，这类C型霍克吊具通常搭配桥式起重机、门式起重机使用，相比传统的钢丝绳吊装，作业效率能提升40%以上，同时能完全避免钢卷勒伤、吊装滑脱的安全隐患，是钢材加工、仓储物流环节必不可少的专用吊装工装。设计建模过程中，需要对整体结构做静力学仿真校核，验证额定载荷下各部位的应力分布、变形量，确保最大应力值低于材料的许用应力，最大变形量在允许的刚度范围内，同时要校核吊具的极限载荷安全系数，满足起重吊具的相关安全规范要求。吊具的表面通常做喷涂防锈处理，承力接触面可以根据需求加装聚氨酯防护垫，进一步避免钢卷表面的划伤，满足高端板材、彩涂卷等对表面质量要求高的卷材吊装需求。
