磨机动力传动执行机构三维结构

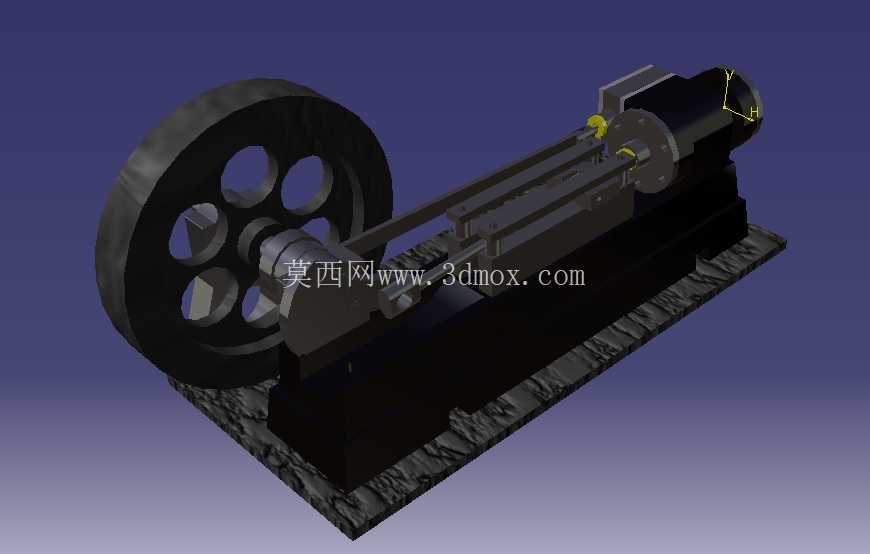

　　这套动力执行结构主要配套在小型端面磨机、台式研磨设备上，作为核心动力输出单元，负责将电机的旋转运动转化为磨头的往复进给与旋转复合动作，常见于五金零件去毛刺、小型工件表面精磨、首饰打磨抛光这类加工场景，也可适配小型实验用研磨设备做动力端改装。从结构布局来看，动力输入端采用卧式安装的驱动单元，输出轴通过联轴器连接曲柄滑块机构，曲柄端配套带减重孔的飞轮结构，既可以储存转动惯量保证运转平稳，也能通过飞轮上的配重块抵消往复运动产生的惯性冲击，避免整机运行时出现过大振动。

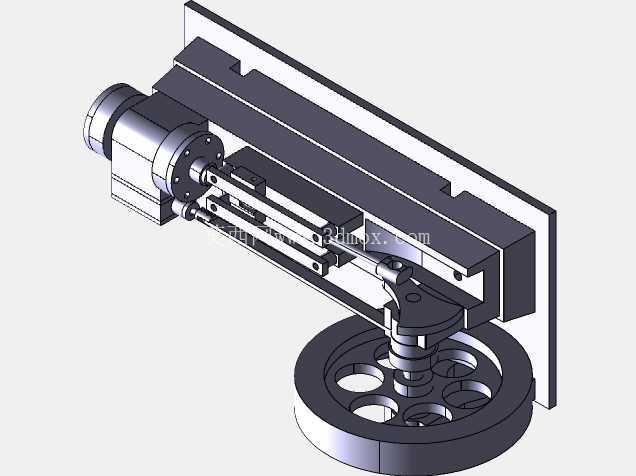

　　滑块部分采用双平行导轨导向，导轨面做了加宽处理，相比单导轨结构抗偏载能力提升40%以上，磨头安装座直接固定在滑块输出端，可根据加工需求换装不同粒度的磨轮、抛光轮或者砂轮片，安装接口采用标准快拆式轴孔设计，更换作业头时不需要额外拆解导轨结构。设计阶段优先考虑了安装边界的适配性，整体安装基准为后侧的立式安装板，板上预留了4组M8的安装螺孔，孔位间距符合通用小型台式设备的安装标准，可直接固定在设备机架的立板上，不需要额外加工转接板；整机横向安装尺寸控制在320mm范围内，纵向伸出长度不超过180mm，飞轮最低点距离安装基准面的高度为120mm，安装时只需要保证飞轮下方预留20mm的安全间隙即可，不会和设备下部的集屑槽、工作台面产生运动干涉。

　　传动部分的连杆采用双铰点设计，两端都配置了自润滑轴承，日常运行不需要频繁加注润滑脂，维护周期可延长至2000工作小时；曲柄轴的支撑端采用双角接触球轴承背对背安装，可同时承受径向力和往复运动产生的轴向冲击力，避免长时间运行后出现轴端窜动，影响磨削精度。在实际工况适配中，这套结构可适配0.37-0.75kW的驱动单元，往复行程可通过调整曲柄上的偏心销位置实现0-30mm范围的无级调节，飞轮端的配重块可根据行程大小调整位置，抵消不同行程下的惯性力，保证设备在高往复频次下依然能保持稳定运行。磨头安装座的输出端预留了轴向浮动间隙，当磨削过程中遇到工件表面硬点或者进给量过大时，磨头可自动回缩0.5-1mm，避免砂轮崩碎或者工件表面出现过磨损伤，这一设计在小型精密零件研磨场景中尤为实用，可大幅降低废品率。导向滑块的侧面预留了润滑脂注油口，注油通道直接连通导轨摩擦面，日常维护时不需要拆解护罩即可完成润滑作业；安装板后侧预留了走线槽位，驱动电机的动力线、转速传感器的信号线可通过线槽统一排布，避免运动部件剐蹭线缆造成安全隐患。

　　从建模细节来看，所有配合面都预留了合理的公差带，轴承安装孔采用H7公差，轴类配合面采用k6公差，导轨滑动面预留了0.02-0.03mm的间隙，保证装配后不会出现卡滞，同时也不会因为间隙过大导致运动精度下降；所有棱角处都做了R1-R2的倒角处理，既避免装配时割伤操作人员，也能消除零件的应力集中点，提升结构件的疲劳强度。这套结构在设计时没有采用复杂的特殊零件，90%以上的紧固件、轴承都采用国标标准件，加工件也都是常规的铣削、车削工艺即可完成，不需要特殊的五轴加工或者电火花工序，生产制造成本较低，适合小型设备厂商批量配套使用，也适合设备维修时做替换部件测绘参考。
