手动螺旋压力工装整机结构设计

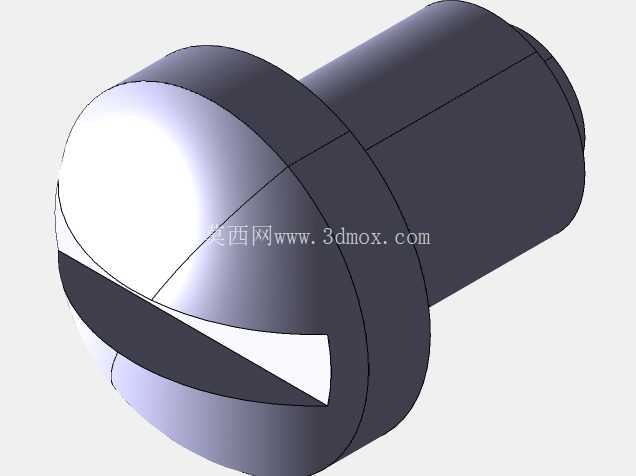

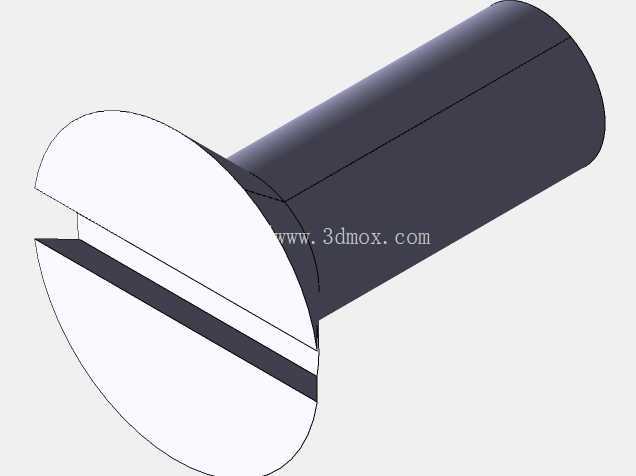

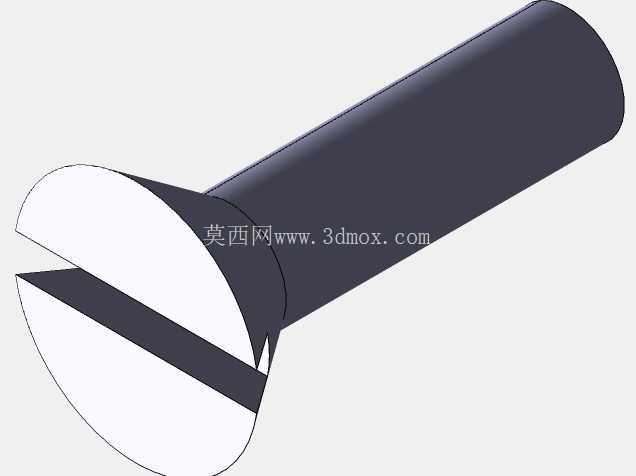

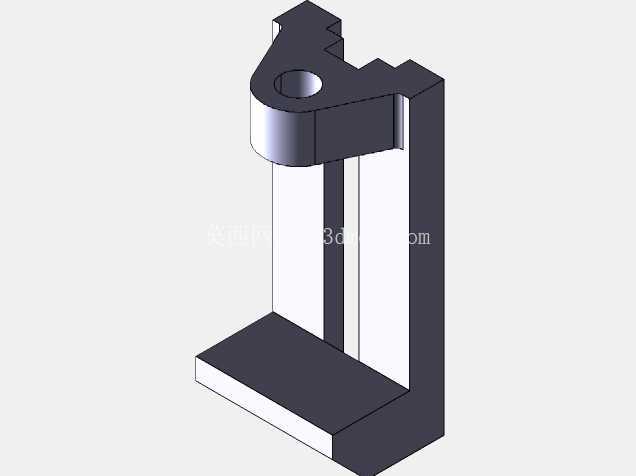

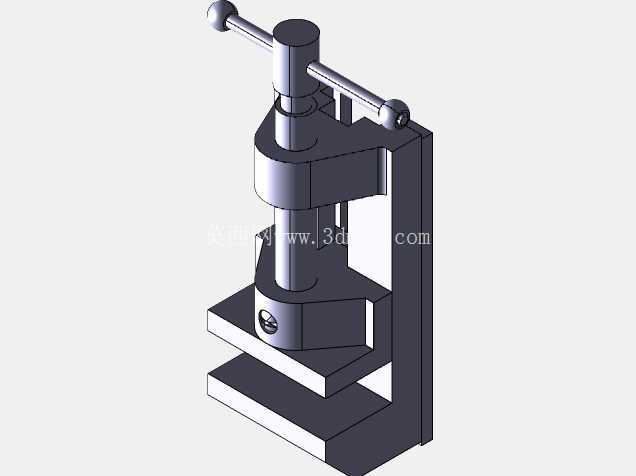

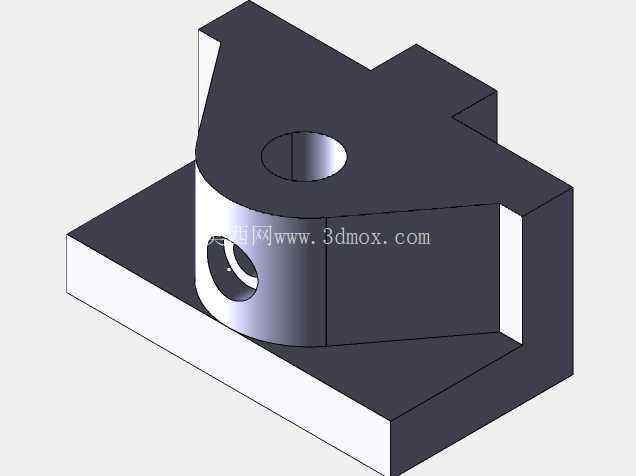

　　在小型零部件装配、小批量试样压装的车间场景里，这类手动螺旋施压的工装设备一直是工位上的高频使用器具，它不需要外接气源、电源，完全依靠人力操作就能输出稳定的轴向压力，适配多类小载荷的压合作业需求。从结构组成来看，整机采用立式C型开式机架布局，这种结构的最大优势是操作空间开放，操作人员可以从三个方向取放工件，不会被机架结构干涉，对于小尺寸零件的压装、校直、铆接作业来说，工位操作的便利性远高于封闭框架的压力设备。

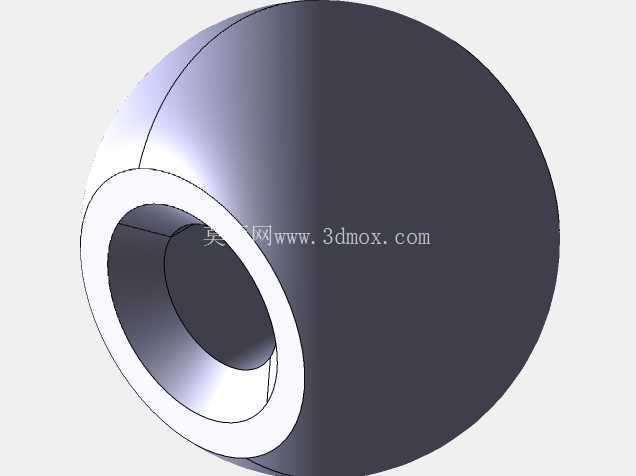

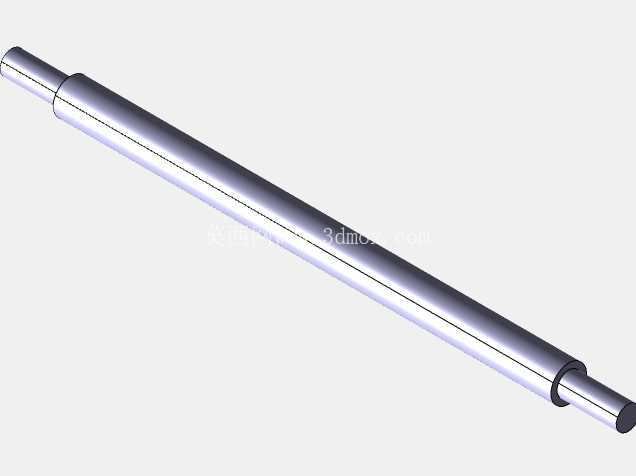

　　设备的核心施压单元采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力均匀，能够承受持续的轴向载荷，同时具备可靠的自锁性能，当操作人员停止转动手柄时，压头不会因为工件的反作用力出现回弹，能够稳定保持施压位置，保证压装过程的位置精度。施压手柄采用贯穿式横杆设计，两端配置球形操作头，操作人员可以根据所需压力的大小，选择单手或者双手转动手柄，力臂长度经过合理匹配，在输出常规压装所需的千牛级压力时，操作人员的施力强度处于舒适区间，不会出现操作费力的情况。

　　压头部分采用可拆卸式连接结构，实际生产中可以根据不同的作业需求，更换平压头、V型压头或者带定位销的专用压头，适配不同外形工件的压装需求，比如轴承内圈压装、小轴与衬套的过盈配合装配、薄板材的校平、小型五金件的铆压等作业，都可以通过更换压头来实现。机架底部的工作台面加工有定位T型槽，能够快速安装定制的工件定位夹具，保证每次压装时工件的位置一致性，减少重复定位的辅助时间，提升小批量生产的作业效率。

　　从安装边界来看，整机的底座采用加厚钢板焊接后加工而成，放置在常规的钳工工作台面上即可使用，不需要额外打地脚螺栓固定，设备自身的重量足够保证压装过程中不会出现移位，整体占地面积不足0.1平方米，不会占用过多的工位空间，非常适合机加工车间的装配工位、维修班组的现场作业、实验室的试样制备等场景使用。

　　设计过程中，首先要核算螺旋传动副的受力极限，根据梯形螺纹的中径、导程、摩擦系数计算出最大输出压力，确保在人员最大施力情况下，螺纹副的剪切应力、弯曲应力都处于材料许用应力范围内，避免长期使用出现螺纹滑牙、变形的问题。其次是机架的刚度校核，C型机架在施压过程中会出现开口处的张开变形，需要通过有限元分析优化机架的截面厚度、过渡圆角位置，保证在额定压力下，机架的变形量控制在0.1毫米以内，避免因为机架变形导致压头倾斜，影响压装精度，甚至出现工件压偏报废的情况。

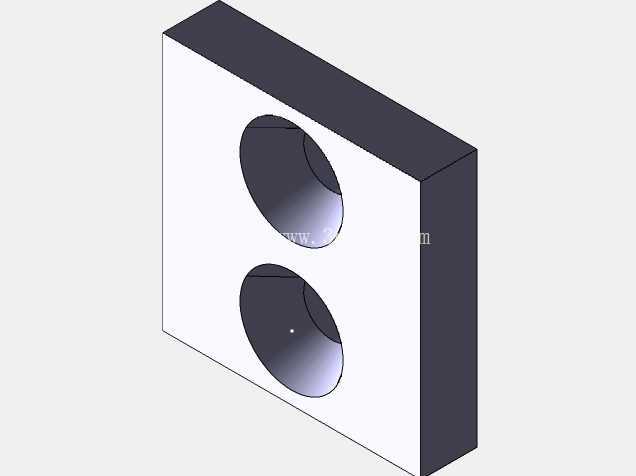

　　导向部分的配合间隙也需要严格控制，压杆与机架上的导向套采用H7/h6的间隙配合，既保证压杆上下运动顺畅无卡滞，又能控制压杆的径向晃动量，保证压头的端面与工作台面的平行度误差不超过0.05毫米，压装过程中压力能够垂直作用在工件上，不会出现侧向分力损伤工件表面。导向套采用耐磨铜合金材质，长期使用磨损后可以快速更换，不需要整体加工机架部件，降低设备的后期维护成本。

　　在实际应用场景中，这类手动压力工装常被用于电子元器件的引脚压装、小型变压器铁芯的叠片压紧、机械零部件的销钉压入、塑料件与金属嵌件的压合等作业，相比气动压力机、液压压力机，它没有管路布线的限制，移动灵活，没有能耗，作业过程中没有噪音，对于小批量、多品种的生产场景来说，投入成本低，维护简单，作业灵活性更强。同时因为没有外接动力源，也不存在气动元件漏气、液压元件漏油的问题，能够保持工位环境的整洁，适合对清洁度有一定要求的装配工位使用。

　　整机的所有棱角位置都做了倒钝处理，操作手柄的转动范围内没有突出的尖锐结构，避免操作人员在转动手柄时出现磕碰划伤的情况，符合车间作业的安全设计要求。所有外露的金属表面都做了发黑或者喷塑处理，能够在车间的多油、潮湿环境下长期使用不生锈，延长设备的使用寿命。
