三百吨框架式重型液压加工设备

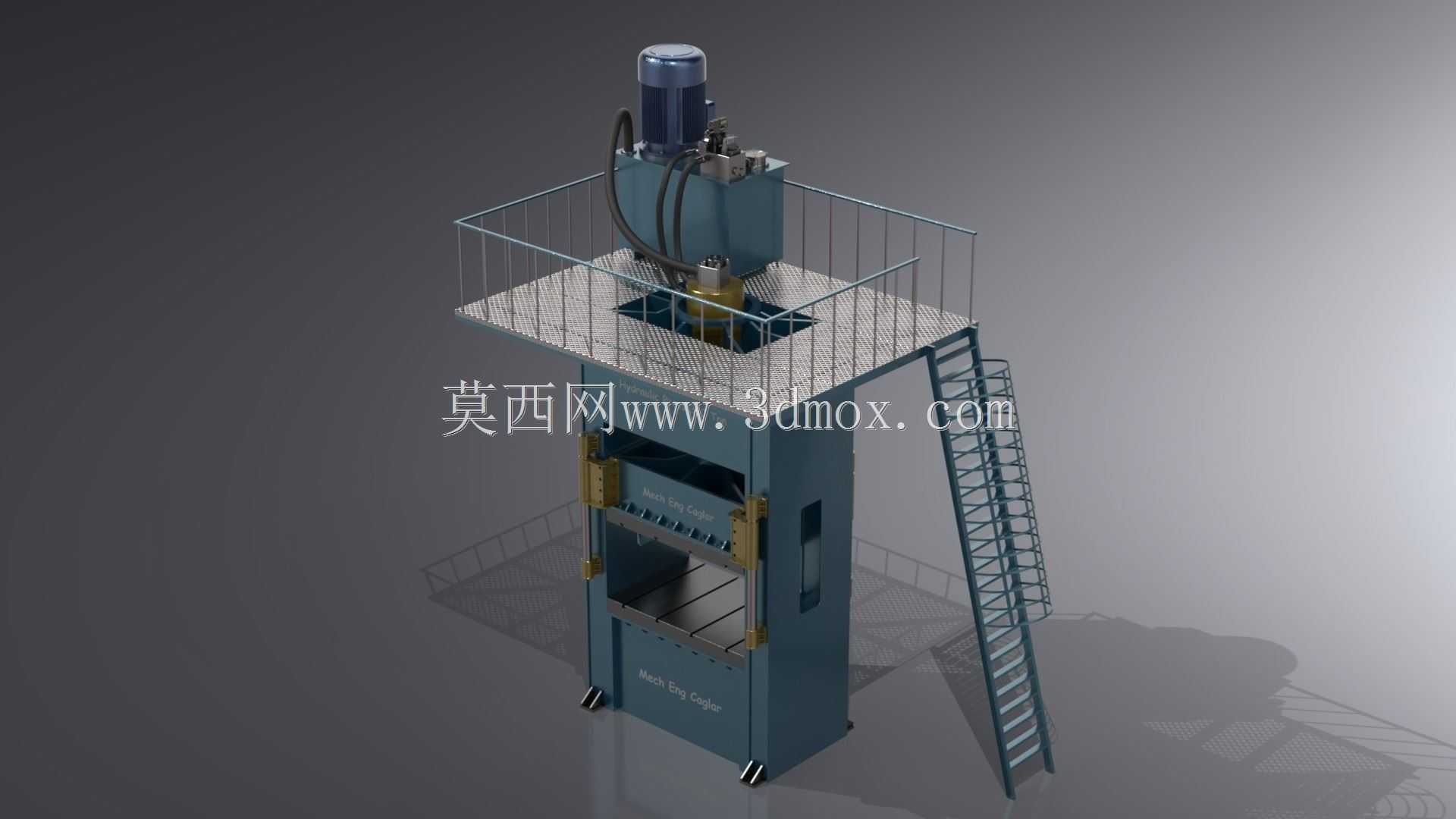

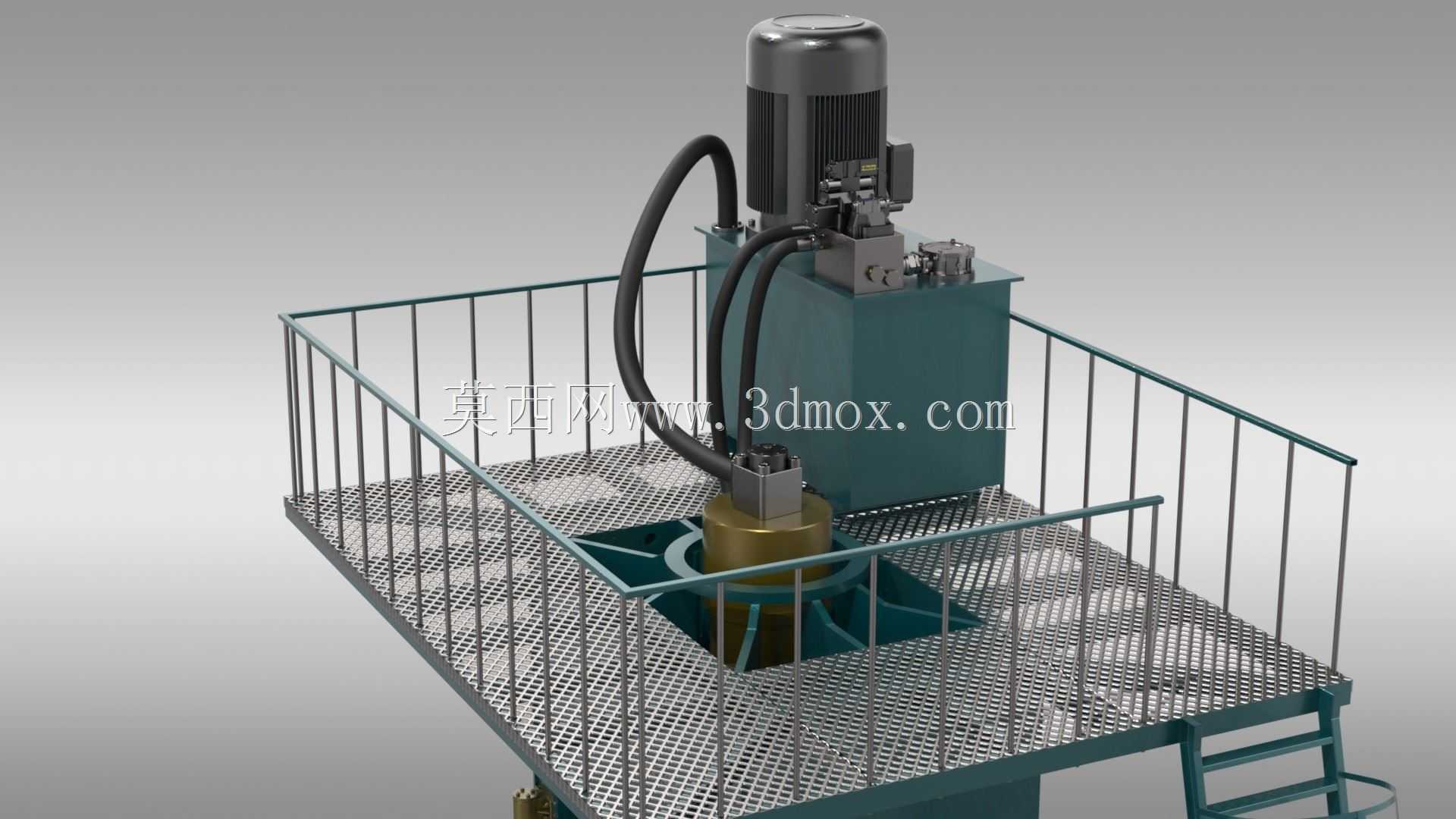

　　设备顶部集成了液压动力站，将主油泵、驱动电机、控制阀组集中布置在机身顶部平台，既节省了地面安装空间，也缩短了液压管路的排布长度，减少管路沿程压力损失，提升液压系统响应效率，顶部平台配套设置了安全防护护栏与直爬梯，方便运维人员定期对动力单元进行检修、滤芯更换、阀组调试等作业。主工作缸布置在框架上横梁位置，采用单缸大吨位设计，活塞杆导向段配置了耐磨导向套与多重密封结构，能够承受长时间往复运动的磨损，避免液压油泄漏，保障压力输出稳定。这款三百吨级框架式液压设备，主要面向厚板冲压、大型金属件校形、复合材料模压、重型零部件压装等大载荷加工场景，在重型机械制造、船舶构件加工、汽车底盘件生产、大型锻件后续校形工序中应用广泛，能够覆盖常规小吨位压机无法完成的大吨位成型作业需求。从结构设计来看，设备采用整体焊接框架式机身，相比单柱式压机具备更高的刚性与抗偏载能力，作业过程中机身形变量控制在极低范围，能够保障大载荷下的加工精度，避免因机身形变导致的工件成型误差。

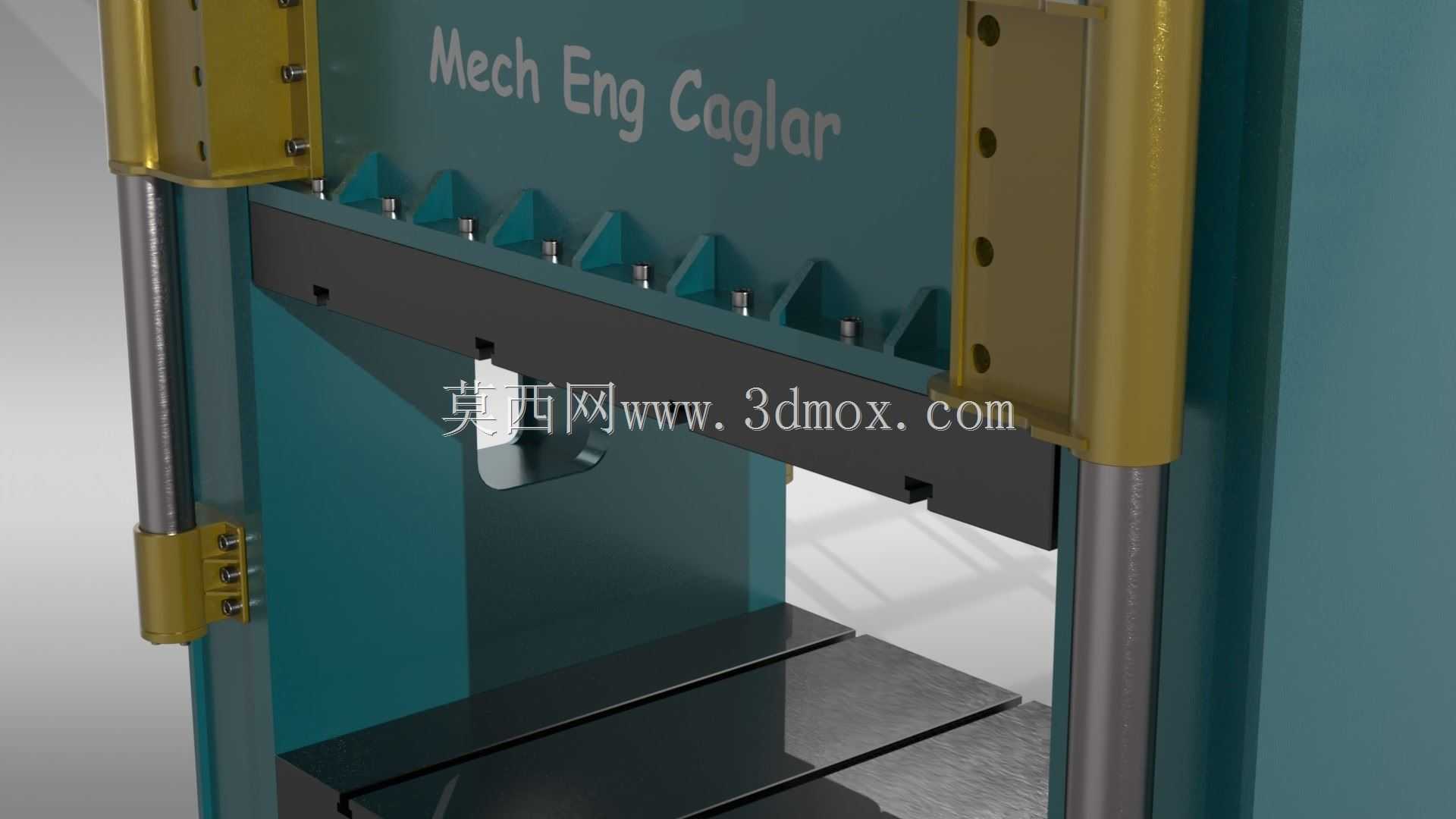

　　机身中部的工作区域设置了可调整的活动工作台，工作台面加工有标准T型槽，方便用户根据加工工件的尺寸配套安装专用模具、定位夹具，工作台的行程限位设置了多重保护，既有电气行程开关控制上下极限位置，也配置了硬限位防撞块，避免出现超程损坏设备或模具的情况。从安装边界来看，设备属于重型落地式安装设备，基础需要按照设备总重量与动载荷系数浇筑配套的混凝土基础，预留地脚螺栓安装孔，基础平面度需要控制在允许范围内，避免安装后机身出现倾斜影响作业精度；设备整体高度较高，安装时需要确认车间厂房的净空高度满足设备顶部平台与起吊作业的空间需求，侧面爬梯位置需要预留足够的运维操作空间，避免与车间其他设备、管线产生干涉。

　　液压系统采用了分级压力控制设计，能够根据不同加工工艺的需求调整输出压力，在进行轻载荷快速合模时可以启用大流量低压力回路提升作业效率，在进行保压成型阶段切换为高压小流量回路，既保障成型压力足够，也能降低不必要的能耗，系统配套的冷却过滤单元能够持续对液压油进行温度控制与杂质过滤，避免长时间高负荷作业下油温过高导致的密封件老化、液压油性能下降问题，同时减少杂质进入阀组、油缸导致的元件磨损。设备的操作区域设置在机身正面侧方，避开主作业的垂直危险区域，操作人员可以清晰观察到工作台面的工件状态，同时配置了双手操作按钮与安全光幕接口，用户可根据自身车间的安全规范配套安全防护装置，避免作业过程中出现安全事故。

　　在三维建模过程中，对机身的焊接框架结构做了细节还原，包括钢板拼焊的加强筋位置、爬梯的踏步结构、顶部护栏的横杆竖杆排布、液压管路的走向、电机与泵组的安装位置都做了1:1的比例还原，能够直接用于设备布局规划、安装方案模拟、配套工装设计的参考，也可以作为液压设备教学、结构受力分析的基础模型使用，建模时对各个部件的装配关系做了合理拆分，方便使用者根据需求对单个部件进行参数调整、结构优化，比如调整工作台开口高度、修改油缸安装位置、更换不同功率的动力单元来适配不同的设计需求。
