手动钣金滚压成型设备结构设计

　　这款手动钣金滚压设备主要面向小型钣金加工场景，常见于五金维修作坊、小型金属制品加工厂、职业院校实训车间这类没有大型卷板设备的作业场景，用来完成薄金属板材的圆弧滚制成型、小半径筒状工件卷制、薄板校平预处理等工序，相比大型电动卷板设备，它不需要外接动力源，对作业场地的电力条件没有要求，整体结构轻便，两个操作人员配合就能完成移位和固定，适合小批量、多批次的零散钣金加工作业。

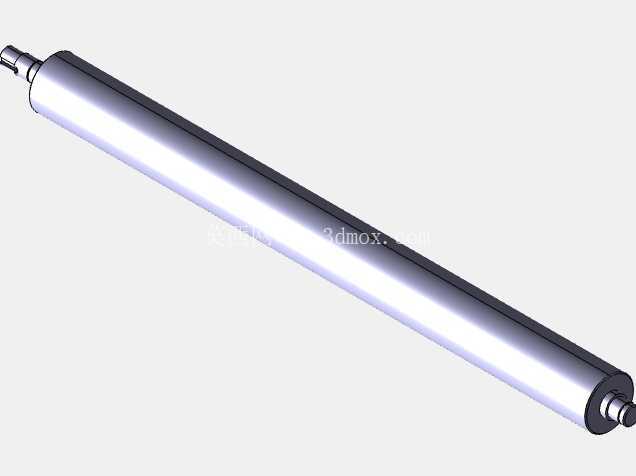

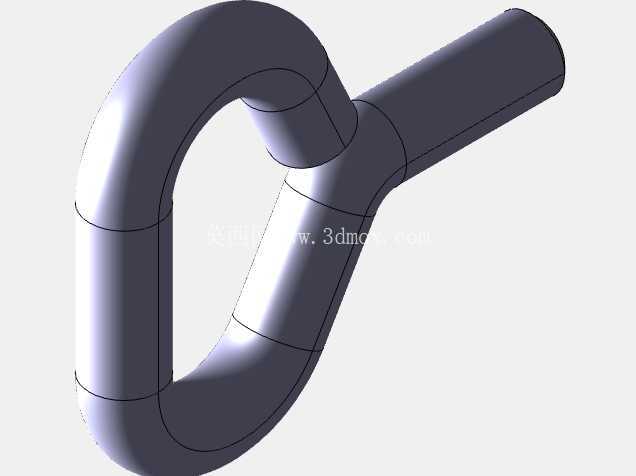

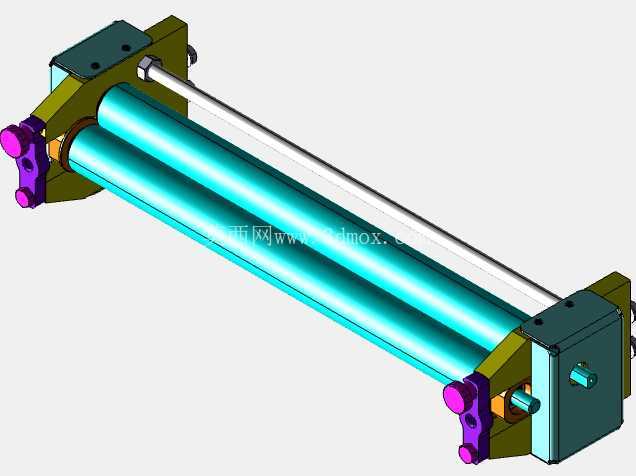

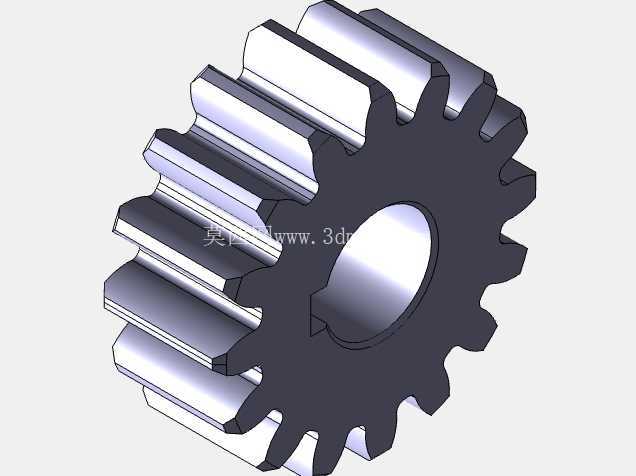

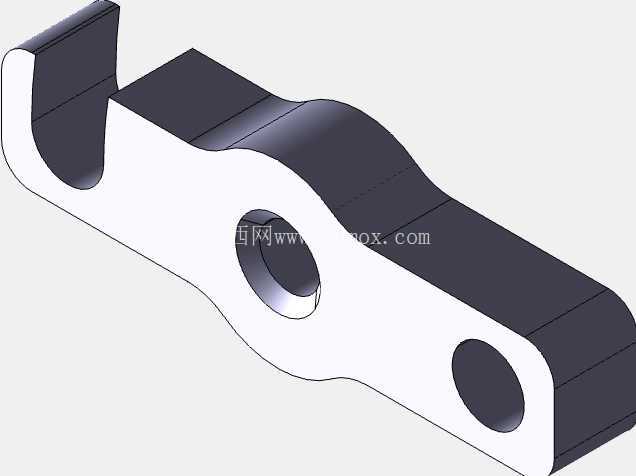

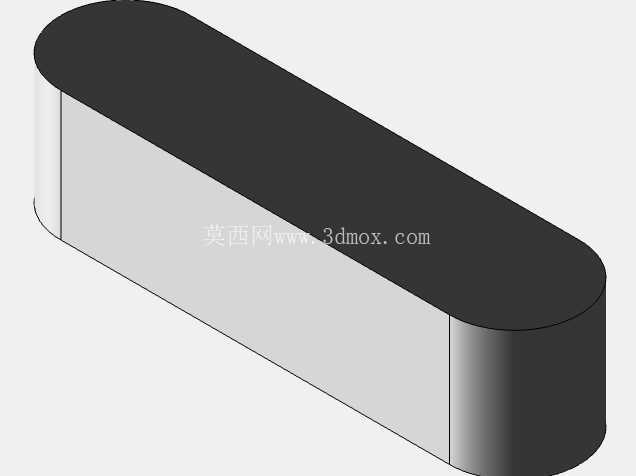

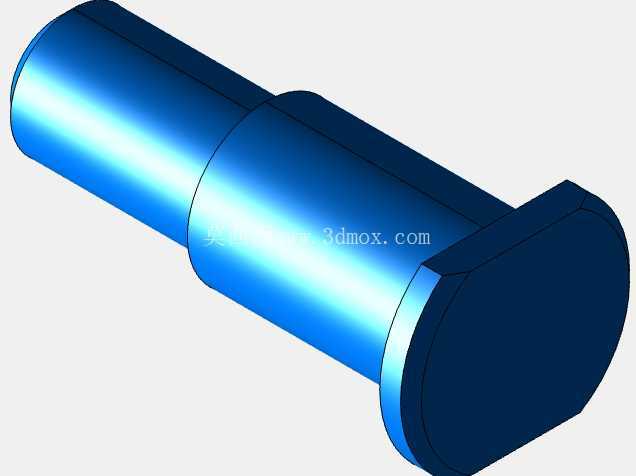

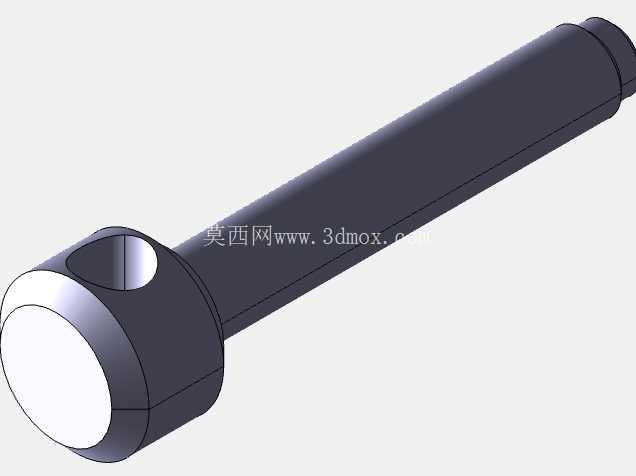

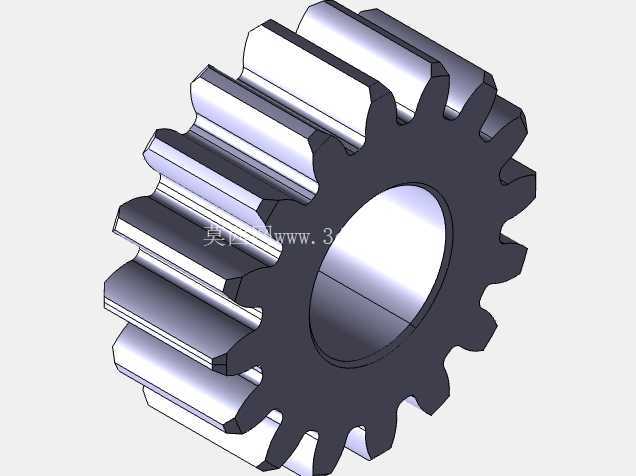

　　从结构功能来看，设备核心作业单元是平行布置的三根滚轴，上方两根滚轴为从动进料轴，端部设置了间隙调节手轮，通过旋转手轮可以调整两根上轴与下方主动滚轴的间距，适配0.5mm到3mm厚度的普通冷轧钢板、铝板、镀锌板等常见钣金材料，调节结构采用梯形螺纹传动，具备自锁特性，调整到对应间隙后不会因为滚压过程中的板材反力出现间隙偏移，能保证整段板材滚压后的曲率一致性。下方主动滚轴的端部连接了手动摇臂，摇臂长度经过力臂优化，操作人员施加较小的力就能带动滚轴转动，带动板材在三根滚轴之间连续进给，通过多次往复滚压逐步让板材产生塑性变形，最终达到需要的圆弧半径，滚轴表面做了硬铬镀层处理，硬度达到HRC55以上，滚压过程中不会划伤板材表面，也能避免长期使用后出现轴面磨损凹陷，保证成型精度。

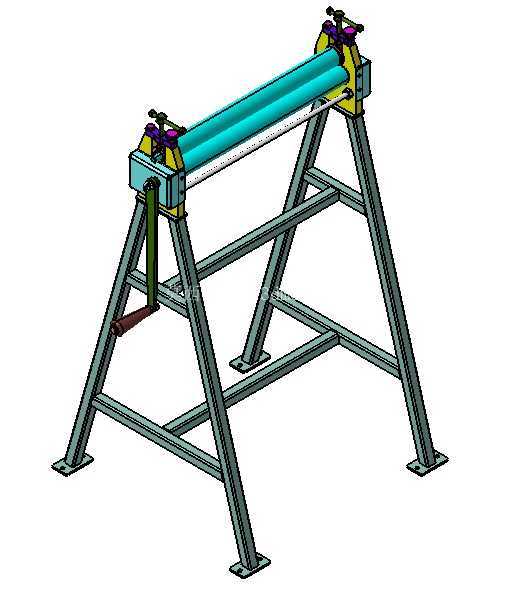

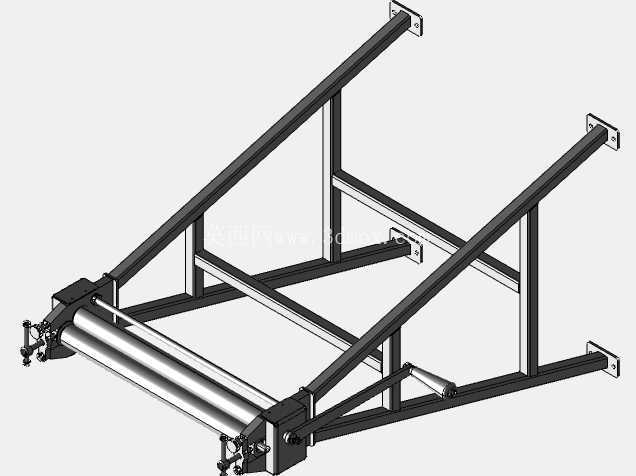

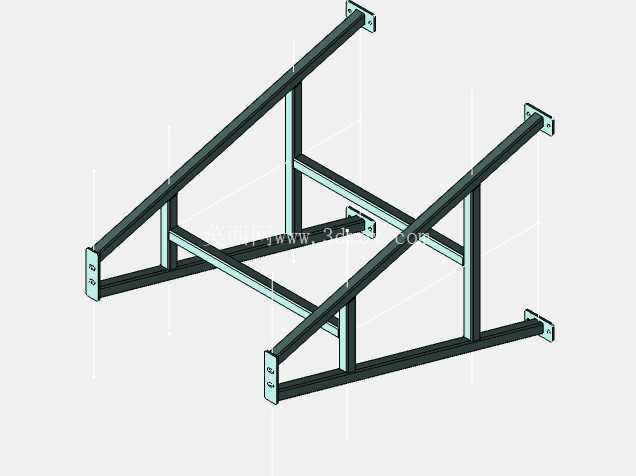

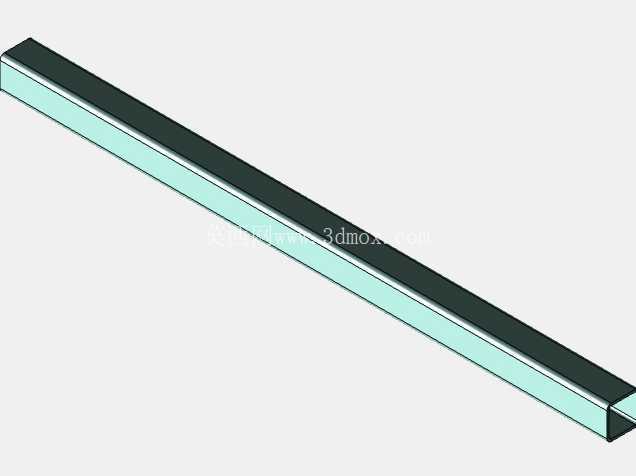

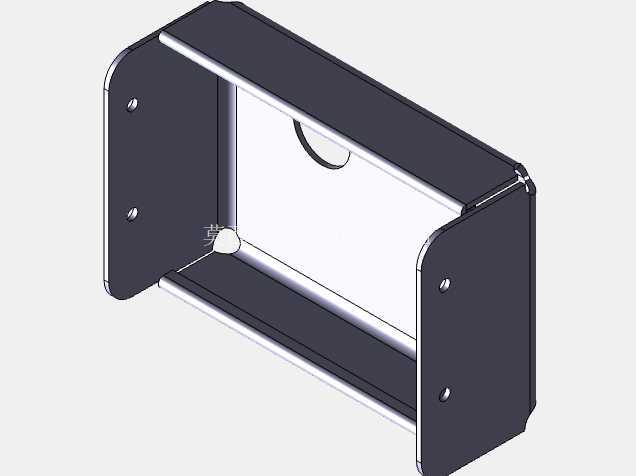

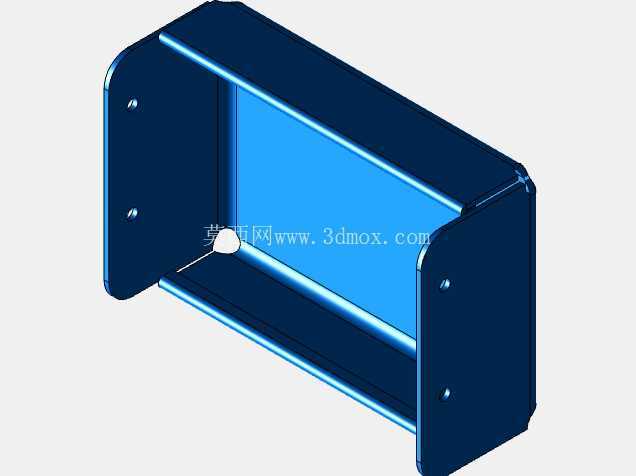

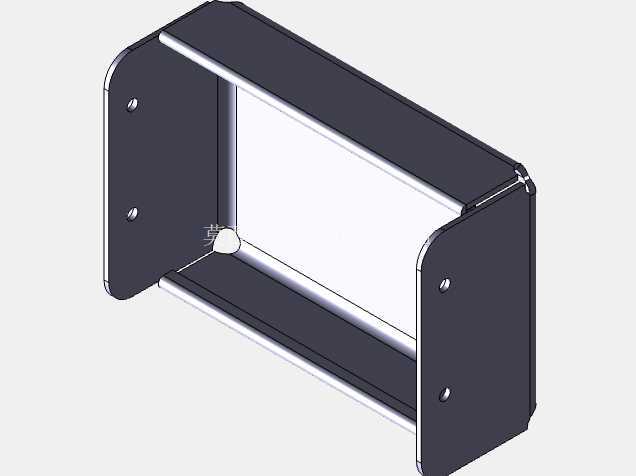

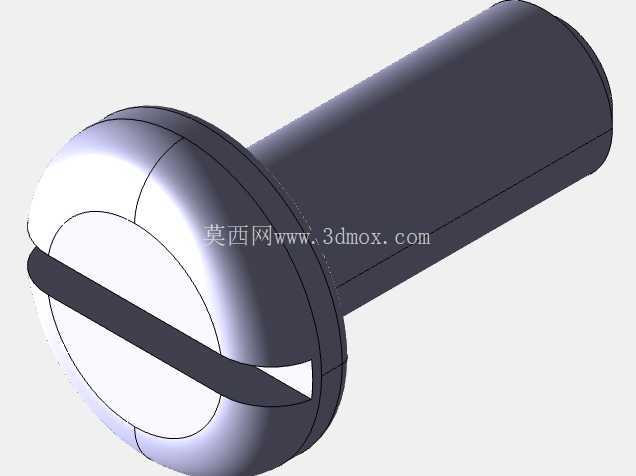

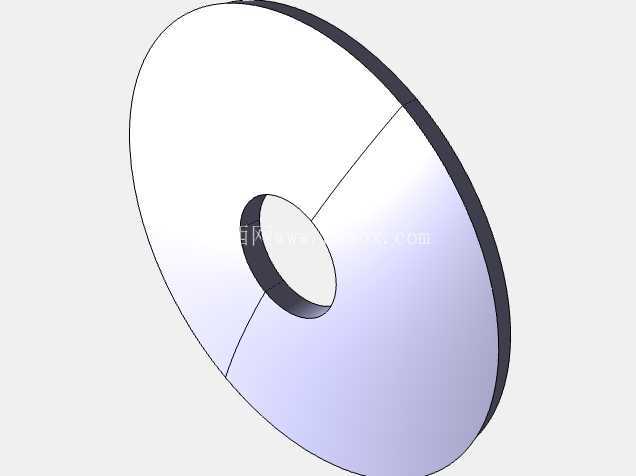

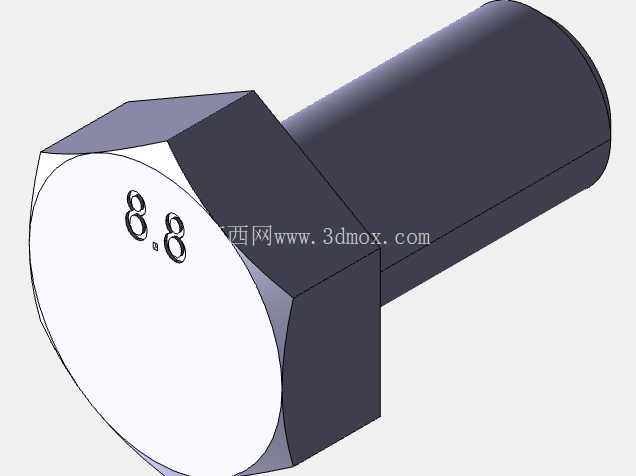

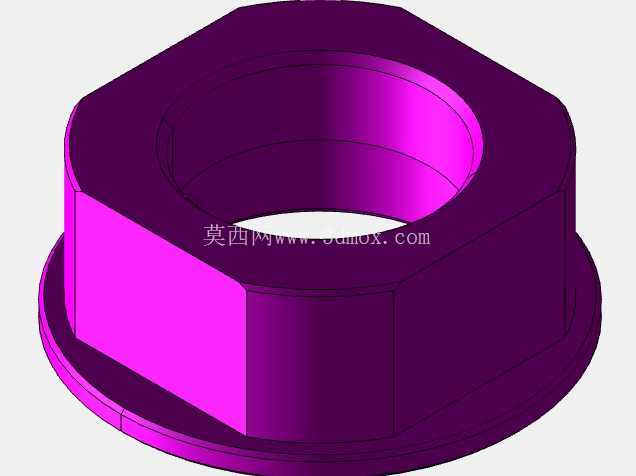

　　设备的支撑机架采用A字型三角支撑结构，这种结构的侧向稳定性非常好，滚压过程中操作人员施加摇臂转动力、板材进给产生的侧向载荷都能通过斜向支撑腿传导到地面安装脚，不会出现机架侧翻或者晃动的问题。支撑腿采用方形钢管焊接成型，整体焊接后做了去应力退火处理，避免长期受力后出现焊接变形导致滚轴平行度超差。机架底部设置了带安装孔的固定脚，可以通过膨胀螺栓固定在水泥地面上，也可以临时固定在钢制工作平台上，固定脚的接触面做了防滑网纹处理，即使不打膨胀螺栓，在平整地面上作业时也能提供足够的摩擦力，不会因为摇臂受力出现设备移位。

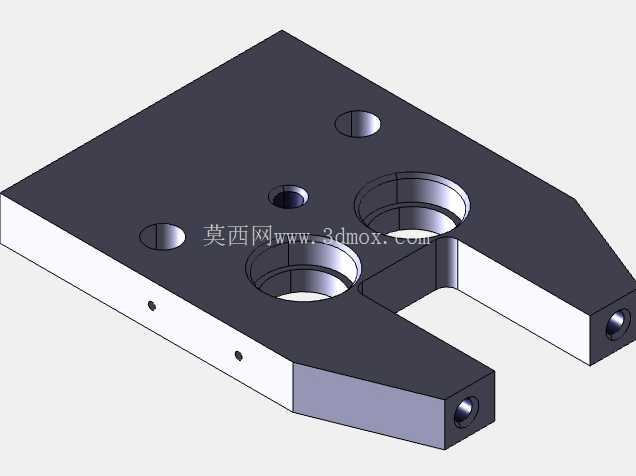

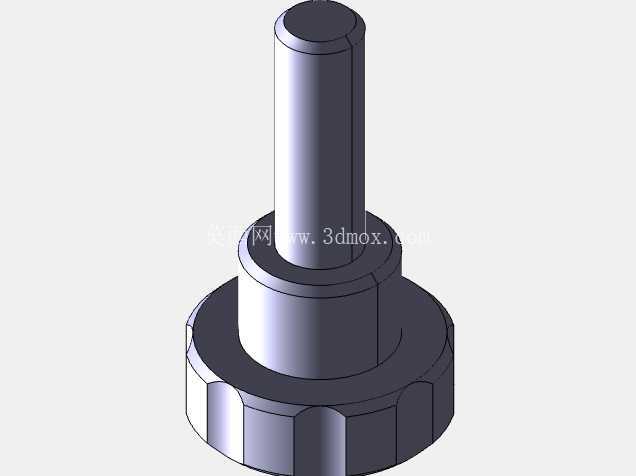

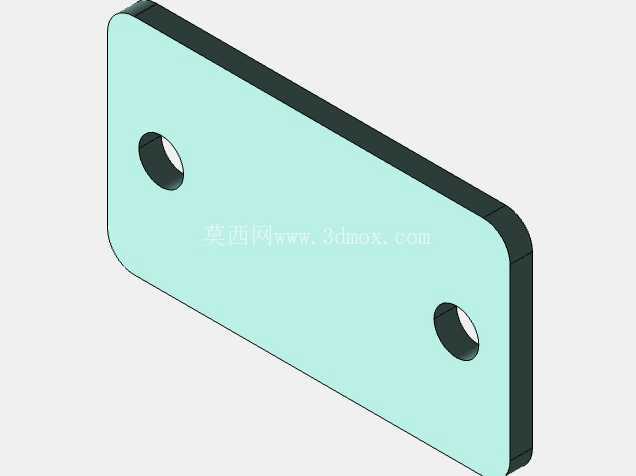

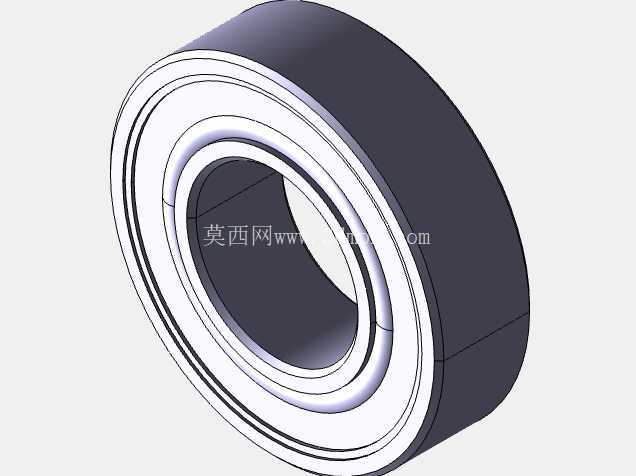

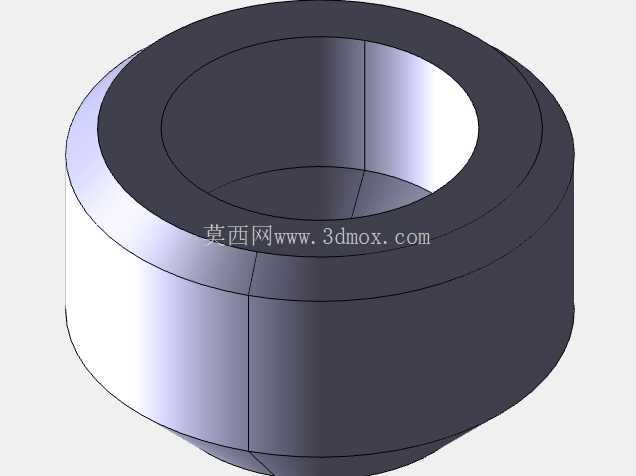

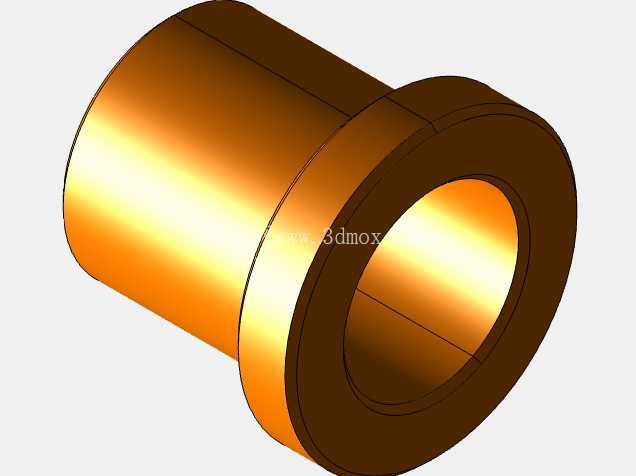

　　设计过程中优先考虑了手动作业的操作便利性，摇臂的安装高度设置在距离地面1.1米的位置，符合成年人站立作业的手臂发力高度，长时间操作不容易产生疲劳。滚轴的进料端做了15度的导入倒角，板材插入的时候不需要精准对齐，顺着倒角就能顺利进入滚轴间隙，降低了上料的对位难度。上方的间隙调节手轮做了刻度标识，每旋转一圈对应的间隙进给量为1mm，操作人员可以根据板材厚度直接调整到对应刻度，不需要反复用塞尺测量间隙，能大幅缩短换料调整的时间。滚轴的两端采用带座外球面轴承支撑，轴承座固定在机架上方的可调安装板上，这种轴承具备一定的自调心能力，即使安装板存在微小的平行度误差，也不会出现滚轴卡滞、转动阻力过大的问题，后期维护的时候只需要定期加注润滑脂就能保证长期顺畅运行，不需要复杂的维护保养。

　　从安装边界尺寸来看，设备整体长度为1600mm，可加工的板材最大宽度为1500mm，能覆盖市面上绝大多数常规尺寸的标准钣金板材；设备整体宽度为700mm，加上摇臂操作需要的预留空间，整体作业占地长度不超过2000mm，宽度不超过1200mm，只需要很小的作业空间就能布置，非常适合场地面积有限的小型加工场所。设备整体高度为1100mm，滚轴的作业面高度为900mm，操作人员站立作业时不需要弯腰或者抬臂，符合人体工程学的作业姿态要求。机架的两个A字型支撑腿之间预留了足够的下部空间，滚压成型后的筒状工件可以直接从下方空间取出，不需要额外抬升工件，取料过程非常方便。

　　在实际使用场景中，这款设备可以完成通风管道的直管段卷制、小型五金桶的桶身成型、薄板圆弧包边件的预弯、薄钢板的校平作业，甚至可以用来完成铝皮、铜皮等软金属的圆弧成型，适用的材料范围比较广。相比手动折弯类工具，它的成型过程是连续渐进的，不会在板材表面产生折痕，成型后的圆弧面光滑过渡，没有明显的棱边，成型质量更稳定。和电动卷板机相比，它的结构简单，没有电机、减速器这类复杂的动力部件，故障率极低，即使在没有供电的野外作业场景也能正常使用，而且手动进给的速度可以由操作人员灵活控制，对于小半径、高精度要求的工件，可以通过小进给量多次滚压逐步成型，避免一次进给量过大导致板材出现折皱或者开裂的问题。

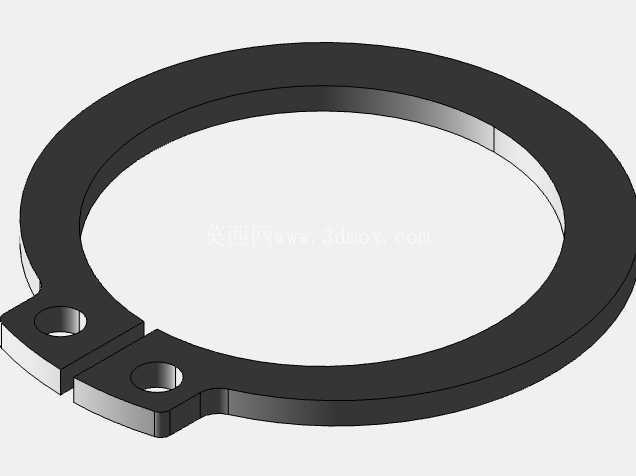

　　设计时还考虑了长期使用的耐用性，所有的结构件都做了喷塑防锈处理，焊接部位都做了打磨清渣处理，没有尖锐的边角，避免作业过程中划伤操作人员。滚轴的两端设置了防尘挡圈，能阻挡钣金加工过程中产生的金属碎屑进入轴承内部，延长轴承的使用寿命。调节螺杆的部位设置了防尘护套，避免金属碎屑附着在螺纹面上导致调节卡滞或者螺纹磨损。整个设备没有易损的电子元件，所有的机械部件都可以很方便地采购替换，后期使用的维护成本非常低，适合小型加工单位长期使用。
