蒙太奇德佩尔卡奇机械组合结构

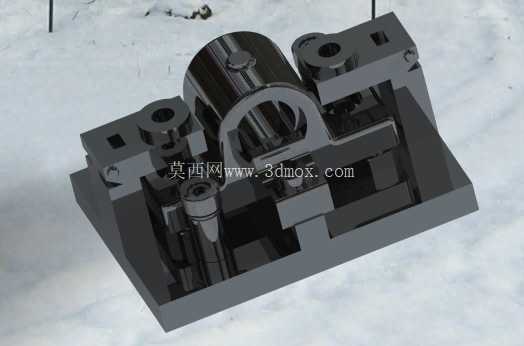

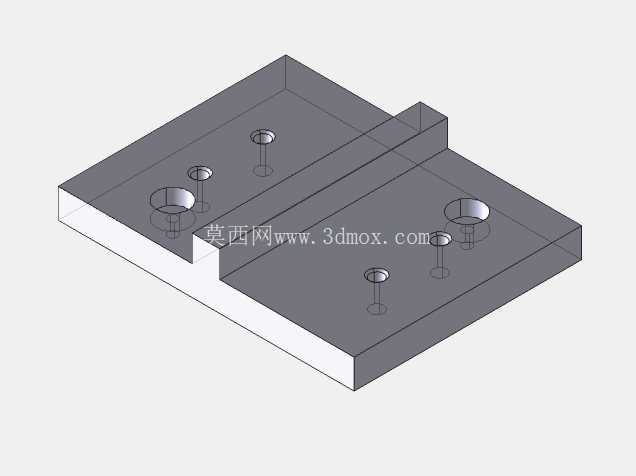

　　这套机械组合结构的设计，最初是面向精密装配工位的定位夹持需求展开，在实际产线应用中，这类结构常被集成在小型零部件的压装、检测工位，承担工件的姿态固定与位置校准功能，区别于常规的标准夹具，它的多组件联动设计可以适配不同轮廓的异形工件，在小批量多品种的加工场景下，不需要更换整套工装，仅调整局部组件的相对位置就能完成适配，能有效减少产线换型的停机时间。从结构布局来看，主体基座采用一体化的厚重块式设计，底部预留了四个对称的安装沉孔，安装时可以通过内六角螺栓直接固定在设备工作台的T型槽上，基座的上平面加工有两组平行的导向槽，滑动组件可以沿着导向槽完成横向的位置调整，导向槽的侧面设计有紧定螺钉孔，调整到位后拧紧紧定螺钉就能实现滑动组件的位置锁死，避免作业过程中出现位移偏差。

　　基座上方的圆柱形回转组件，内部集成了轴承安装位，装配时选用深沟球轴承作为回转支撑，径向跳动量可以控制在0.02mm以内，能够满足精密检测工位的回转精度要求，回转组件的侧面伸出的弧形限位块，和基座上的挡块配合，可以限制回转行程在0到90度范围内，防止回转过度造成工件磕碰或者机构损坏。两侧的立式支撑座采用了等高加工工艺，两个支撑座的上平面高度差控制在0.01mm以内，支撑座上的通孔用于安装定位销，穿过工件的定位孔后可以实现工件的完全定位，限制六个自由度，避免加工过程中工件出现窜动。

　　在设计思路上，这套结构没有采用复杂的气动或者液压驱动，全部采用手动调整的机械结构，一方面是为了降低设备的制造成本，另一方面手动结构的故障率更低，在没有气源的小型加工车间也能直接投入使用，维护时只需要定期在导向槽和回转轴承位置涂抹润滑脂即可，不需要复杂的维护流程。外形尺寸方面，整套结构的长宽高控制在200mm、150mm、120mm的范围内，不会占用过多的工作台空间，基座的边缘都做了C2的倒角处理，避免安装和调整过程中划伤操作人员，所有外露的金属表面都做了发黑处理，既能起到防锈的作用，也不会因为表面反光影响操作人员观察工件的装配状态。

　　实际使用过程中，这类结构还可以根据具体的工件需求，在支撑座上加装不同规格的压块，压块通过腰型孔固定，可以调整压紧位置，针对薄壁类工件，还可以在压块和工件接触的位置粘贴聚氨酯垫片，防止压紧力过大造成工件变形。从建模的角度来看，这套结构的所有零件都采用了参数化设计，每个尺寸都设置了对应的参数变量，后续如果需要调整整体尺寸适配更大的工件，只需要修改对应的参数就能完成整套模型的更新，不需要逐个零件重新绘制，能大幅提高设计迭代的效率。零件之间的配合间隙都按照实际加工的公差要求进行了预留，滑动配合的位置预留了0.03mm到0.05mm的间隙，过渡配合的位置预留了0.01mm的过盈量，完全符合实际加工的装配要求，按照这套模型加工出来的零件，不需要额外的修配就能完成总装，能减少装配环节的工作量。
