双孔接线式电源变压器注塑外壳结构

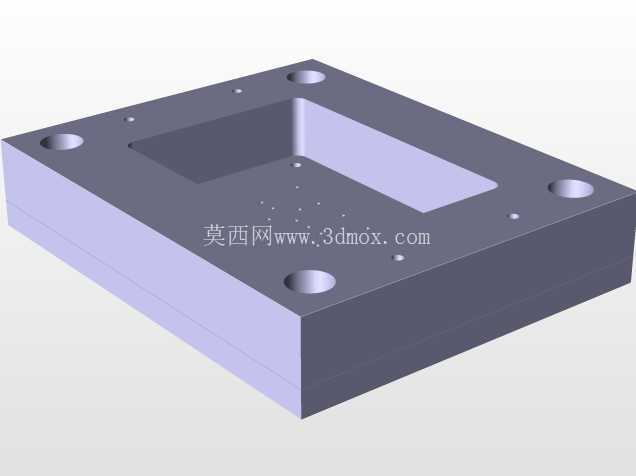

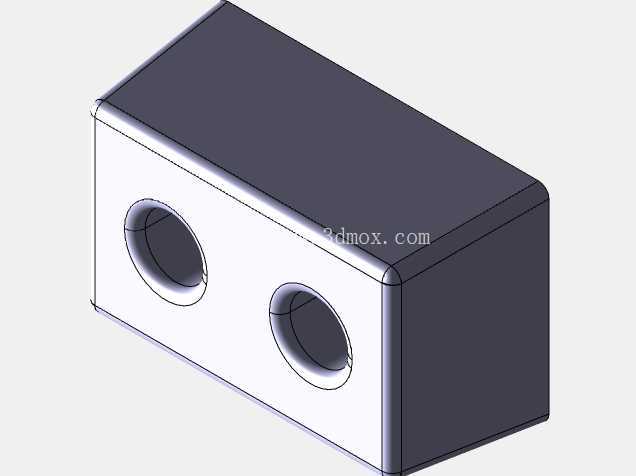

　　这款双孔结构的注塑壳体，是配套小型电源变压器做封装防护的核心结构件，日常在低压工控电源、小型家电供电模块、消费电子适配器这类场景里随处可见，核心作用是把变压器的铁芯、绕组线圈这些带电部件完全包覆在内，避免装配、使用过程中人体直接接触带电部位引发触电风险，同时也能阻隔外界的灰尘、潮气、少量飞溅的液体侵入绕组间隙，避免长期使用后出现绝缘下降、绕组短路的问题。从结构设计逻辑来看，整体采用方正的盒体造型，边角做了小半径的圆弧过渡，没有尖锐的直角棱边，一方面是注塑成型过程中可以减少应力集中，避免壳体冷却后出现翘曲、缩痕，降低成型缺陷率；另一方面在生产线人工装配、后续设备整机组装的时候，也能避免尖锐边角划伤操作人员的手部，或是刮伤相邻元器件的绝缘层。壳体正面预留的两个同轴圆形通孔，是专门为变压器的输入、输出接线端子设计的过孔，孔位的同轴度公差控制在0.1mm以内，孔径尺寸匹配常规的接线端子护套外径，既可以让端子顺利穿出壳体完成外部接线，也能通过孔壁和端子护套的紧密配合，限制接线端子的径向晃动，避免长期使用过程中端子受外力拉扯导致绕组接线端脱焊、断线。壳体的壁厚设计遵循注塑件的均匀壁厚原则，整体壁厚保持在2mm左右，没有出现壁厚突变的区域，这样在注塑填充的时候，熔融的塑料可以在模腔内匀速流动，冷却过程中各部位的收缩率保持一致，不会出现局部缺胶、内部气泡或是表面凹陷的问题，能有效提升成品的合格率。

　　从安装边界来看，壳体的外部长宽高尺寸适配常规10W-20W级小型电源变压器的绕组整体尺寸，内部预留的空腔刚好可以容纳叠装好的硅钢片铁芯与绕制完成的漆包线绕组，内壁还设计有几处高度0.5mm的定位筋条，装配的时候铁芯顺着筋条推入壳体即可完成定位，不需要额外打胶固定就能限制铁芯在壳体内的窜动，简化了装配工序。壳体的开口端边缘设计有一圈宽度1.2mm的止口结构，和配套的端盖可以实现扣合式装配，止口的配合间隙控制在0.05mm，扣合后既可以保证壳体整体的密封性能，也能让端盖和壳体的配合面保持齐平，不会出现错位、凸起的情况，方便后续将整个变压器模块通过卡扣或是螺丝固定到整机的安装位上。

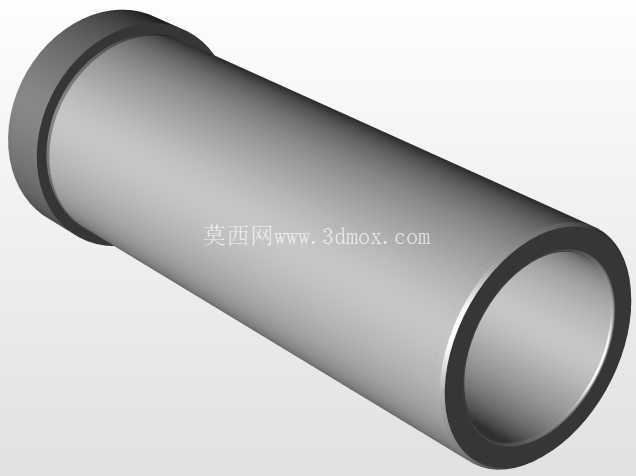

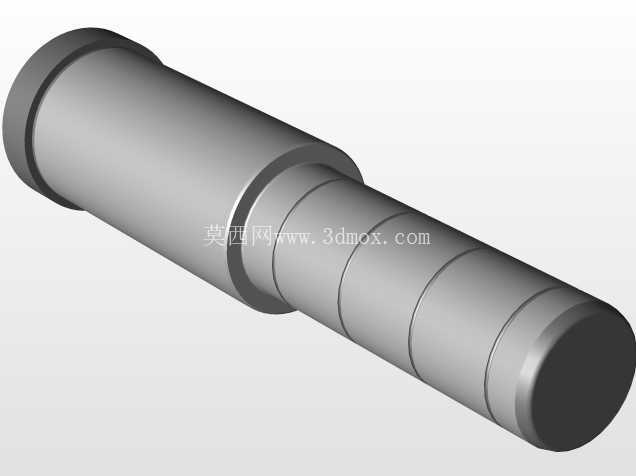

　　在实际应用场景中，这类带双出线孔的变压器注塑外壳，还需要满足一定的耐温要求，毕竟变压器长期带载工作的时候，绕组和铁芯会产生一定的温升，壳体材料选用的是阻燃级ABS工程塑料，可以在105℃的长期工作温度下保持结构强度，不会出现软化变形的情况，同时材料的阻燃等级达到UL94-V0级，即便内部绕组出现极端的过载过热情况，壳体也不会出现明火蔓延的问题，满足电气设备的安全规范要求。设计过程中还特意考虑了模具加工的便利性，壳体的所有内外面都做了合理的脱模斜度，斜度控制在1°-1.5°之间，没有倒扣结构，注塑生产的时候采用两板模即可完成成型，不需要设计复杂的抽芯结构，能有效降低模具的加工成本，也能缩短注塑生产的周期，适配大批量生产的需求。

　　两个出线孔的位置设计在壳体的同一侧端面，也是考虑到实际接线的便利性，现场装配的时候工人不需要翻转壳体就能完成输入输出线的焊接与固定，能有效提升装配工位的作业效率，同时同侧出线的设计也方便后续整机组装时的线束排布，让线束可以顺着同一个方向走线，避免线束交叉弯折导致的线芯断裂风险。壳体的外表面做了细晒纹处理，没有做高光镜面设计，一方面是可以掩盖注塑过程中可能产生的轻微流痕、夹水纹等外观缺陷，降低外观件的检验标准，提升生产效率；另一方面细晒纹的表面不容易残留指纹和污渍，在后续的仓储、装配过程中能保持外观的整洁，不需要额外做表面清洁处理。从结构强度来看，壳体的侧壁和顶面都能承受至少50N的静压力不会出现开裂或是永久变形，完全满足变压器在运输、装配、使用过程中的受力要求，即便整机组装过程中出现轻微的磕碰，壳体也能有效保护内部的绕组和铁芯不受损坏。
