双并列辊轴传动组件结构设计

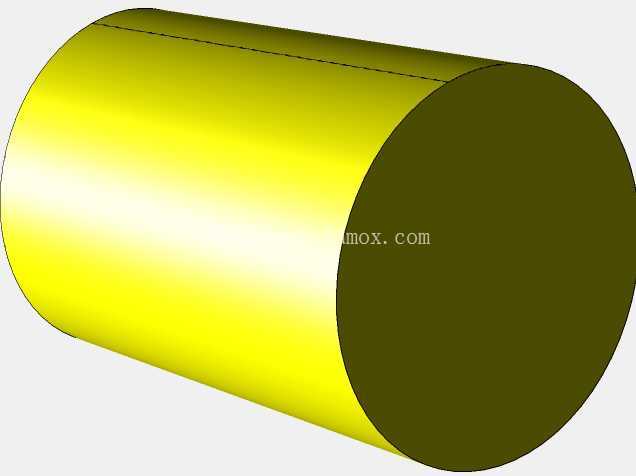

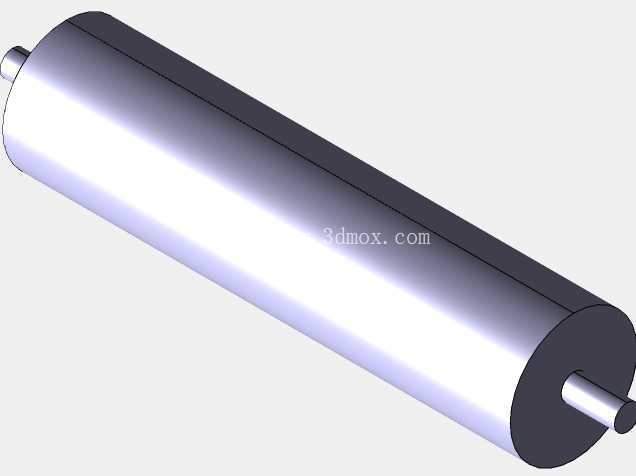

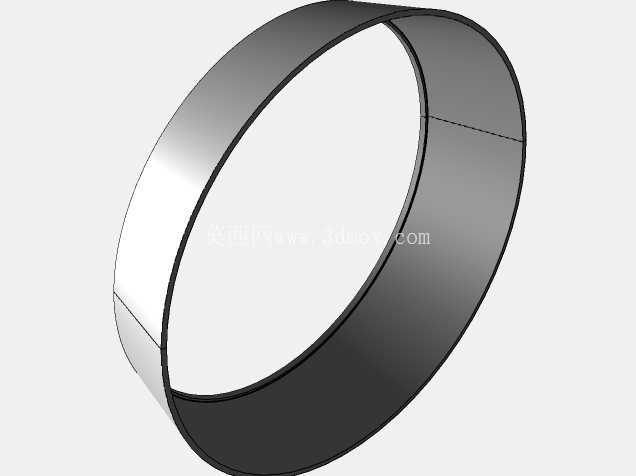

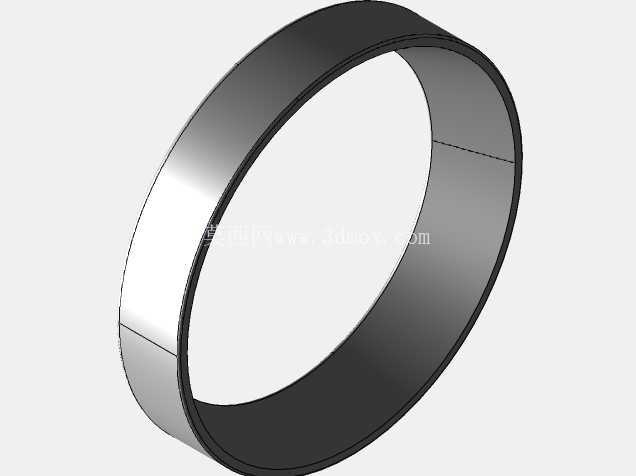

　　在轻工输送、物料进给、薄膜牵引这类连续作业的生产场景里，双辊并列的传动结构是非常常见的功能单元，不同于单辊的单点支撑传动，双辊并行的布局可以在有限的安装空间内获得更长的接触包角，对薄型物料、柔性带材的牵引稳定性提升非常明显。这套双辊组件在设计之初，首先要匹配的是生产线的安装边界，两个辊筒的中心距是核心参数，既要保证辊面之间预留足够的物料通过间隙，又要避免中心距过大导致的传动路径冗余，辊体本身采用等直径圆柱结构，辊面做高光洁度处理，避免刮伤接触的物料表面，两端的轴头采用同轴度公差严格的阶梯轴设计，和轴承内圈配合的轴段采用过盈配合公差，保证高速运转时不会出现跑圈问题。

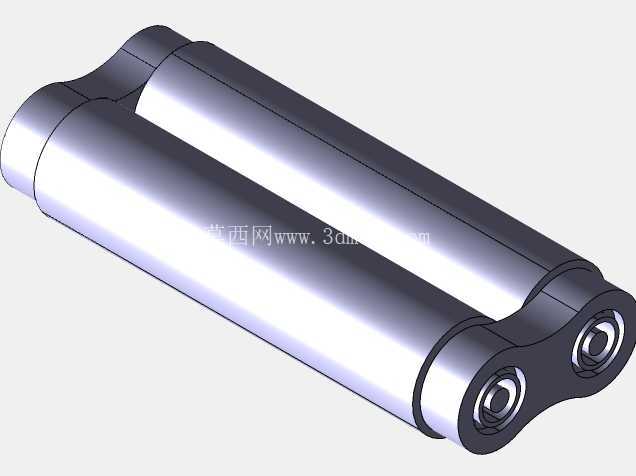

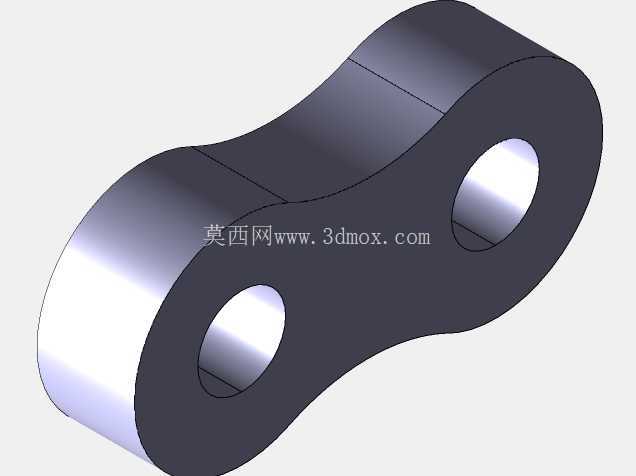

　　从结构布局来看，两个辊筒的端部通过一体式的连接端盖实现定位，端盖上的轴承安装孔采用一次装夹加工完成，保证两个孔的平行度公差控制在0.02mm以内，避免辊筒运转时出现别劲、卡滞的问题，端盖外侧预留的传动接口可以适配同步带轮、齿轮等不同的传动连接件，不需要额外加工转接结构，就能对接不同的动力输入源。实际应用中，这类双辊组件常被用在包装机械的薄膜牵引工位、印刷设备的走纸单元、小型输送线的从动张紧段，不同场景下只需要调整辊面的材质和表面处理工艺，比如牵引摩擦力要求高的场景可以在辊面包覆橡胶层，走洁净物料的场景可以采用不锈钢辊面做镜面抛光。设计过程中需要重点校核辊体的挠度变形，当辊体长度超过300mm时，要适当增加辊壁厚度或者在辊筒内部增加支撑筋，避免物料张紧力作用下辊体出现中间弯曲，导致物料走偏、张力不均的问题。安装边界上，组件整体的宽度由端盖的外侧尺寸决定，安装时只需要在设备侧板上加工对应位置的轴承安装孔或者固定腰型孔，就可以完成组件的固定，腰型孔的设计还可以实现辊间距的微调，适配不同厚度的物料通过需求，也能在长期使用出现磨损后调整张紧量，延长组件的使用寿命。

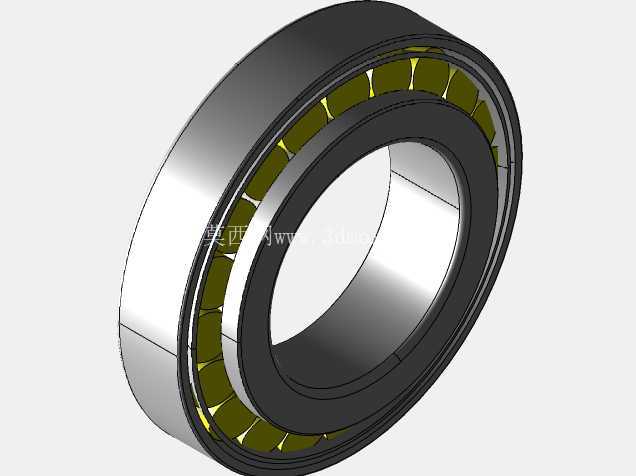

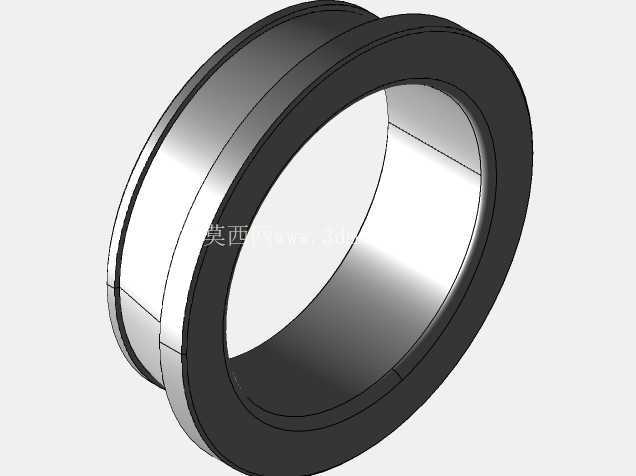

　　两端的轴承选用深沟球轴承即可满足大部分中低速运转场景的需求，如果是高速运转工况，可以更换为角接触球轴承来承受一定的轴向力，辊筒内部采用中空结构设计，在保证结构强度的前提下尽可能降低整体重量，减少动力输入的负载，也降低运转时的转动惯量，让启停动作更加平稳，不会因为惯性过大导致物料拉扯断裂。组件的连接端盖和辊筒端部采用定位销加螺栓的固定方式，既保证装配时的同轴度，也方便后期维护时拆卸更换磨损的辊面或者轴承，不需要整体报废整个组件，降低设备的维护成本。

　　在做三维建模的时候，要重点还原辊面的圆柱度、轴头的阶梯公差、端盖轴承孔的位置度这些关键配合特征，不能只做外观的曲面造型，要保证模型导入装配环境后可以直接做干涉检查、运动仿真，模拟实际运转时两个辊筒的相对位置，验证不同中心距下的物料通过间隙是否符合设计要求，还要校核端盖连接螺栓的强度，保证在最大张紧力作用下端盖不会出现变形，导致辊筒平行度超差。很多新手设计这类双辊结构时，容易忽略两个辊筒的平行度要求，只标注单个辊的尺寸公差，最后装配完成后两个辊出现八字形偏差，导致物料运行时持续往一侧跑偏，不得不反复调整安装位置，所以在建模阶段就要把装配基准统一到端盖的安装面上，所有形位公差都以这个基准为参照，从设计源头避免装配误差。另外，辊筒两端的轴头伸出长度要根据所选轴承的厚度、端盖的厚度、传动轮的安装空间综合确定，不能过长导致轴头悬伸量过大出现弯曲振动，也不能过短导致传动轮没有足够的安装固定位置，通常轴头伸出端要预留出锁紧螺母的安装空间，保证传动轮可以被轴向锁紧，不会在运转时出现轴向窜动。
