带导向结构的曲柄连杆简易传动机构

　　这套带导向结构的曲柄连杆传动结构，是机械传动领域最基础也最具实用性的运动转换单元，日常在小型冲压设备、往复式给料机构、农用收割机械的割刀驱动单元、内燃机配气机构的辅助传动段都能看到同原理结构的身影，核心作用是把曲柄端输入的连续回转运动，平稳转化为连杆末端导向滑块的直线往复输出，或是反向将直线端的往复推拉转化为曲柄的连续回转，适配很多需要运动形式转换的工位场景。

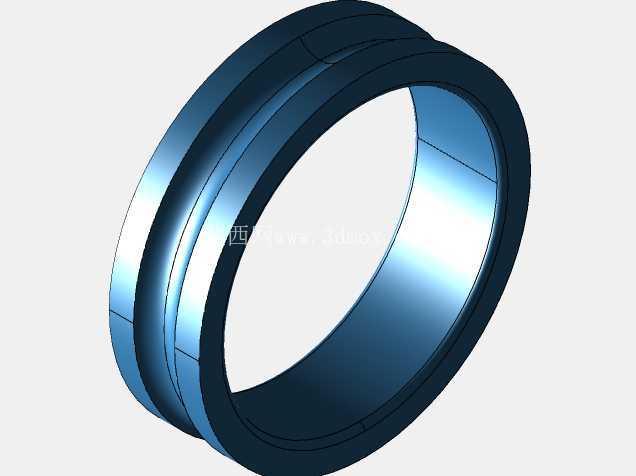

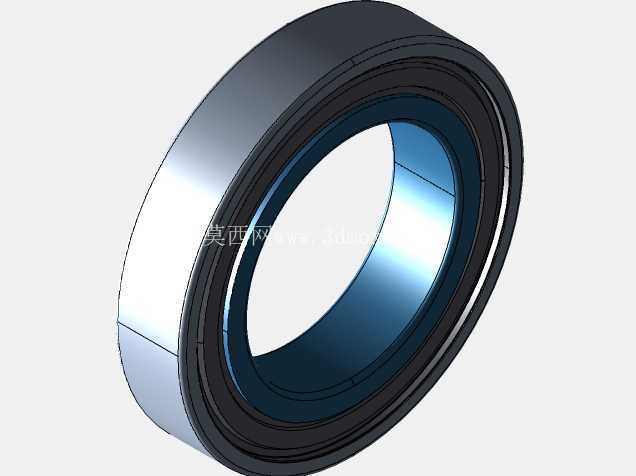

　　从实际功能特性来看，这套结构的运动副配合间隙做了针对性的适配设计，曲柄与连杆的铰接处采用了类似深沟球轴承的回转副结构，能有效降低连续运转时的铰接磨损，避免长期运行后出现间隙过大导致的传动冲击、运动轨迹偏移问题；导向段的约束结构限制了连杆末端的多余自由度，保证输出端的直线运动轨迹精度，不会出现侧向摆动，这一点在需要精准直线往复输出的工位上尤为重要，比如小型冲床的滑块驱动段，一旦出现侧向偏移，不仅会导致冲压位置偏差，还会加剧模具导柱的磨损，大幅缩短模具使用寿命。

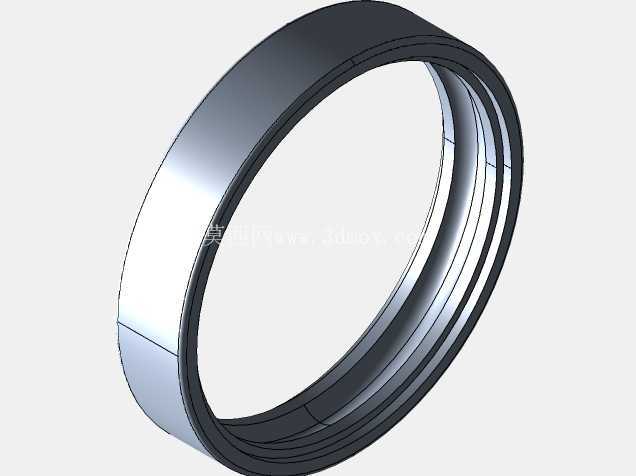

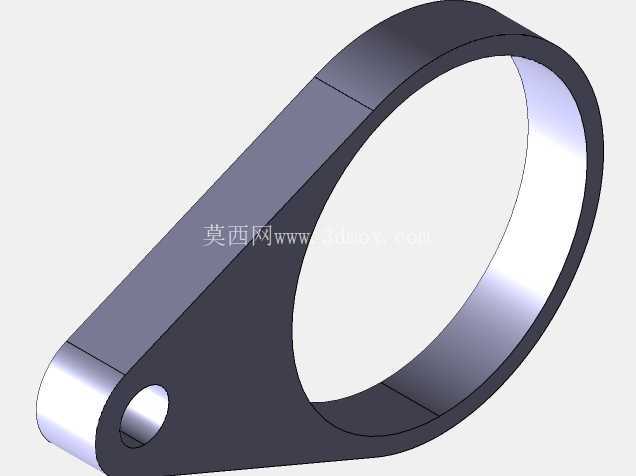

　　设计思路上，这套结构没有做多余的冗余设计，所有构件都围绕运动转换的核心需求做尺寸匹配：曲柄的回转半径直接决定了输出端的直线行程长度，建模时可以根据实际工位需要的往复行程调整曲柄偏心距，不需要改动其余构件的主体结构就能适配不同行程需求；连杆的长度做了优化，避开了曲柄回转过程中的死点位置，同时降低了传动过程中的连杆摆角，减少运动过程中的侧向分力，降低导向段的摩擦损耗。铰接处的轴承结构采用了标准件适配设计，内外圈的配合尺寸符合常用滚动轴承的安装公差，实际加工时可以直接选用标准深沟球轴承压装，不需要单独定制铰接轴套，降低加工和后期维护的成本。

　　外形尺寸与安装边界方面，这套结构的最大外轮廓由曲柄的回转直径决定，安装时需要预留足够的回转空间，避免曲柄运转时与周边机架、管线发生干涉；曲柄的动力输入端设计了标准轴孔与键槽结构，可以直接与伺服电机、减速电机的输出轴配合安装，不需要额外做转接法兰；导向段的安装面预留了螺栓固定孔位，可以直接固定在设备的安装基板上，安装基准面与曲柄回转中心的平行度公差控制在合理范围内，避免安装偏差导致的运动卡滞。

　　实际应用中，这套结构可以根据负载大小调整各构件的截面尺寸与材质，轻载场景下可以采用铝合金材质降低整体重量，提升机构响应速度，重载场景下则可以更换为45号钢调质处理的构件，提升结构强度，满足大负载往复传动的需求。结构的运动逻辑简单可靠，没有复杂的控制单元，纯机械结构的传动方式故障率极低，适合在工况复杂、维护不便的场景下长期使用，不需要频繁调整维护就能保持稳定的运动输出。
