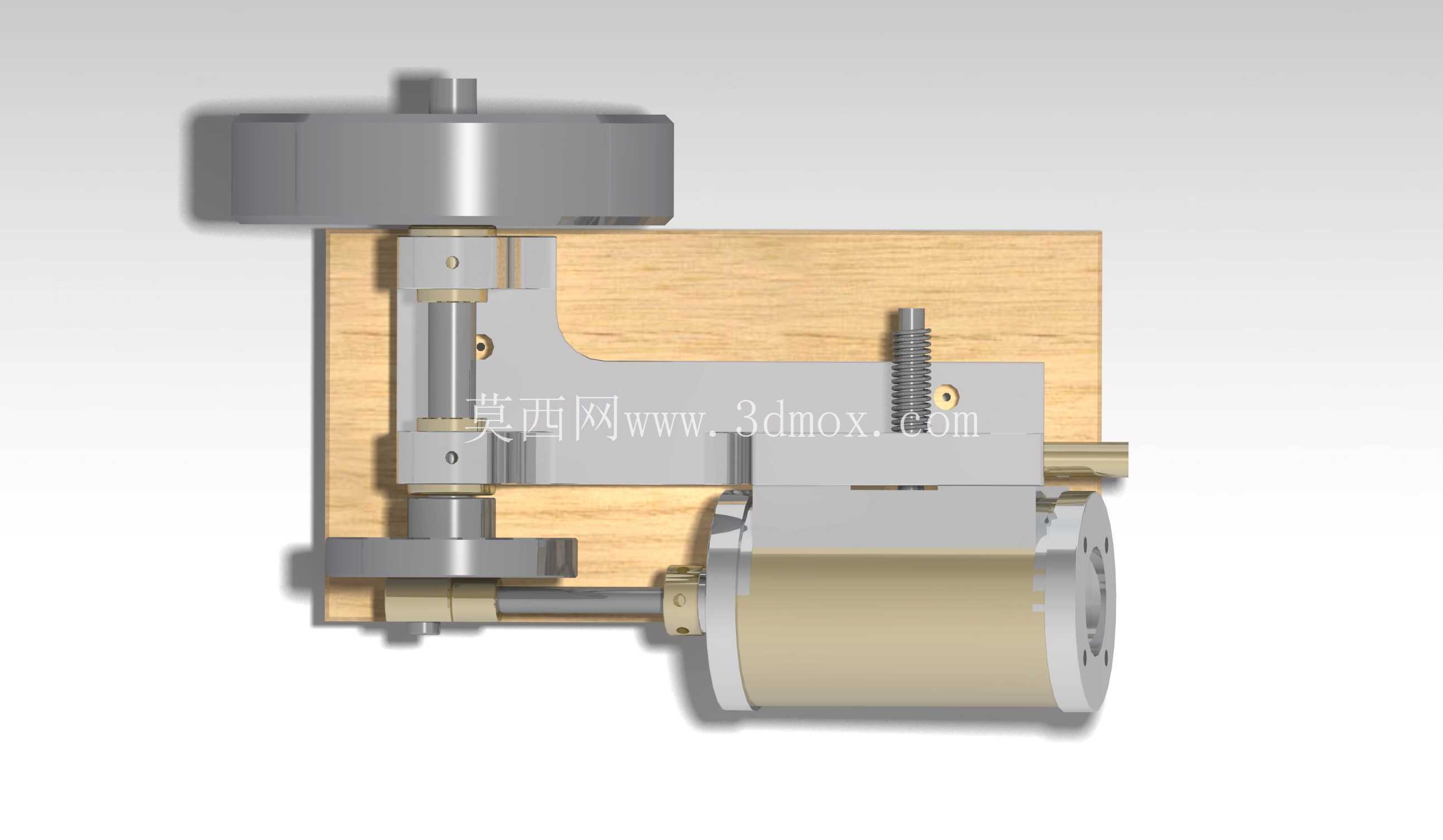

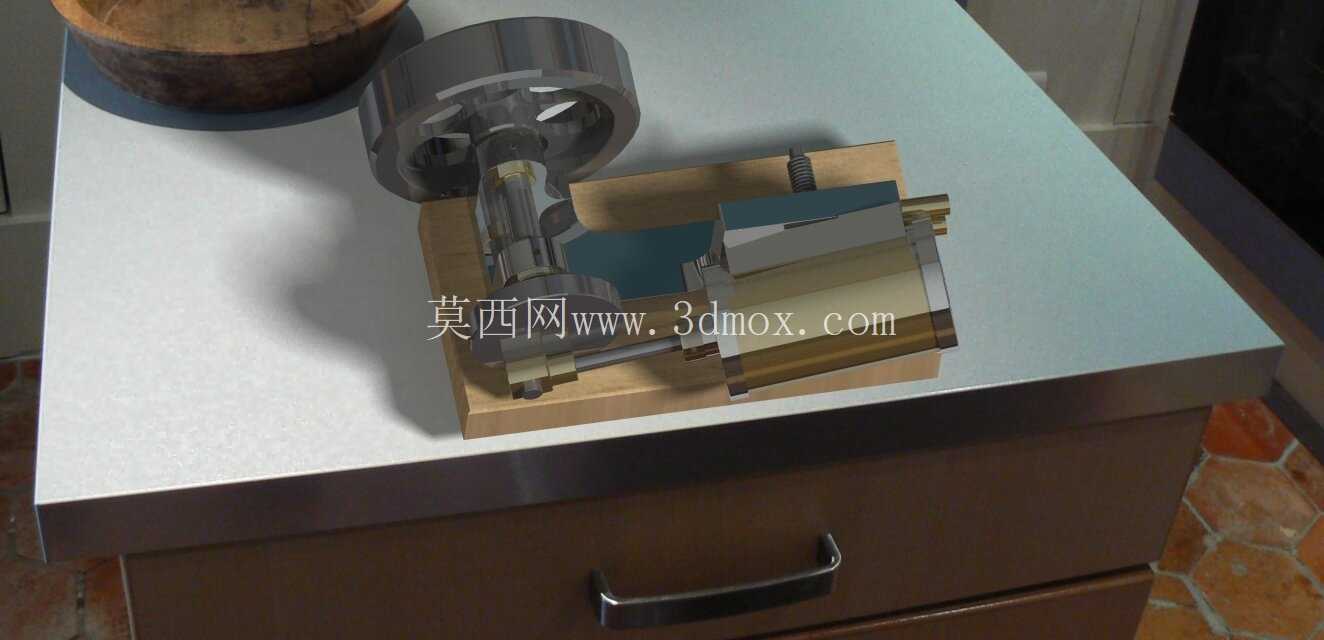

摆动汽缸式振荡蒸汽机结构设计

　　在小型热力动力演示、教学实训以及复古动力装置复刻领域，摆动式蒸汽机凭借极简的结构逻辑，始终是机械原理教学、小型动力模型开发的核心参考结构。这类结构省去了常规蒸汽机复杂的气门配气机构，完全依靠汽缸自身的摆动动作完成进排气口的对位切换，大幅降低了小型动力装置的零件加工难度与装配复杂度，非常适合作为机械原理认知的实操案例，也可作为小型复古动力摆件的核心动力单元。

　　从实际功能逻辑来看，这套结构的核心运行逻辑完全依托曲柄连杆与摆动汽缸的配合实现：当曲柄带动活塞做往复直线运动时，汽缸会绕安装耳轴做小角度的枢转摆动，在活塞运动到对应行程端点时，汽缸上的气道端口会与固定端面上的进、排气口依次对齐，高压蒸汽从对齐的进气口进入汽缸腔室推动活塞做功，做功后的乏气则在活塞回程时通过对齐的排气口排出，整个配气过程无需额外的气门凸轮、顶杆等控制零件，运动副数量远少于常规滑阀式蒸汽机，运行过程中的故障点更少，日常维护仅需关注耳轴与活塞密封面的磨损情况即可。

　　设计过程中首先要明确的是安装边界约束：汽缸的摆动耳轴需要与曲柄回转中心保持固定的位置公差，两者的中心距直接决定活塞的有效行程，若中心距偏差超过0.1mm，就会出现活塞运动卡滞、进排气口对位不准导致的动力输出不足问题。汽缸的摆动角度范围需要与活塞行程做匹配计算，通常摆动角度控制在15°-22°区间即可保证进排气口有足够的通气 overlap 时间，避免进排气切换过程中出现气流断档，角度过大会导致汽缸与固定基座的结构干涉，角度过小则会出现气道开口面积不足、进排气阻力过大的问题。

　　结构细节上，活塞与汽缸内壁的配合间隙需要根据密封件的选型做适配，若采用石墨密封环，单边间隙控制在0.02-0.03mm即可兼顾密封性能与运动顺滑度，间隙过大会导致蒸汽泄漏降低动力效率，间隙过小则会在热胀状态下出现活塞抱死的问题。曲柄部分的配重需要根据活塞组件的往复质量做动平衡校准，避免高速运行时出现过大的振动，由于这类小型蒸汽机通常用于演示场景，运行转速多在100-300rpm区间，配重块的设计可适当简化，只要保证运转时无明显晃动感即可满足使用需求。

　　从应用场景适配来看，这类结构除了用于院校机械原理课程的拆装实训、原理演示外，还可经过尺寸缩放后作为小型蒸汽动力模型、复古工艺摆件的动力核心，由于其零件数量少、加工精度要求适中，普通的铣削、车削设备即可完成全部零件的加工，非常适合机械爱好者作为实操练手的项目。在安装布局上，整个动力单元的固定端需要预留蒸汽输入管路的连接接口，接口位置要避开汽缸的摆动轨迹，避免管路随汽缸摆动出现反复弯折导致的疲劳破损；排气口可直接连通大气，若用于封闭场景的演示，也可外接冷凝回收管路减少蒸汽外溢。

　　需要注意的是，这类结构由于没有独立的配气正时调节机构，进排气的正时完全由汽缸摆动的角度位置决定，因此固定端的气道端口形状、位置尺寸需要反复修配，保证活塞到达上止点时进气口刚好完全开启，活塞到达下止点时排气口完全开启，若端口位置偏移，会出现蒸汽提前排出、进气不足的问题，直接导致动力输出扭矩下降。耳轴部分的润滑需要采用耐高温的润滑脂，避免高温蒸汽传导的热量导致润滑脂失效，加剧耳轴与轴孔的磨损，长期运行时可在耳轴位置增设防尘密封毡圈，减少外界灰尘进入摩擦副影响使用寿命。
