紧凑型螺旋节能荧光灯泡结构设计

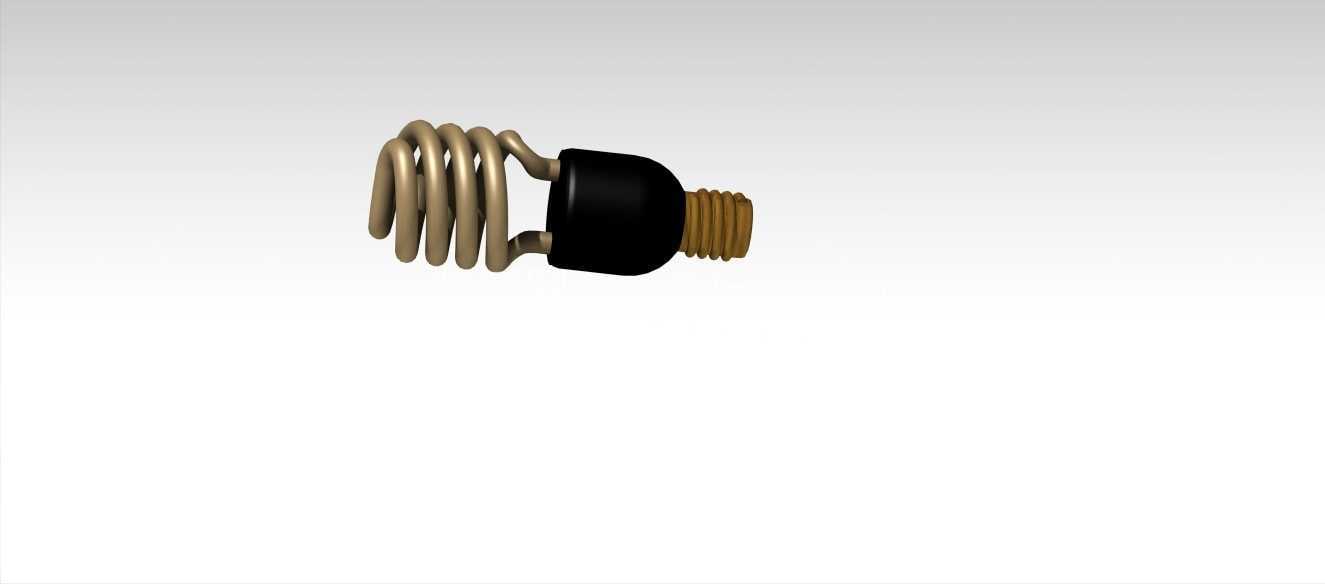

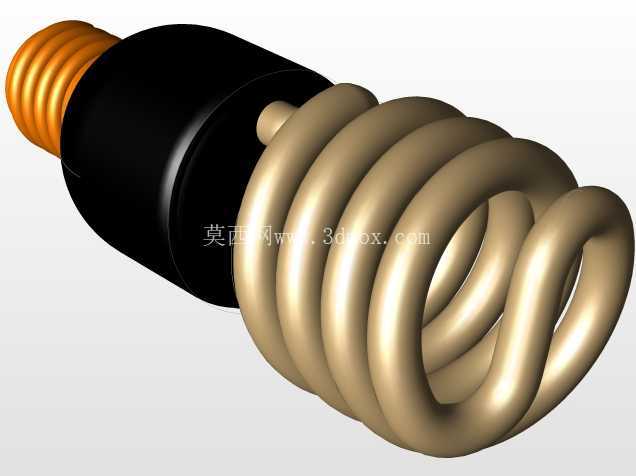

　　日常民用与商用照明场景中，紧凑型荧光灯的螺旋结构设计直接决定了发光效率、安装适配性与空间占用表现，这款螺旋CFL灯泡的三维结构设计，完全围绕常规螺口灯座的安装边界展开，首先匹配通用E27规格螺口灯头的尺寸公差，灯头金属螺纹部分的大径、小径、螺距均严格遵循民用照明接口的通用标准，可直接适配市面绝大多数桌面台灯、吸顶灯灯座、壁灯接口，无需额外转接结构。设计过程中优先考虑灯管的螺旋排布逻辑，将荧光灯管以连续螺旋的形态盘绕在灯头前端的空间内，相比传统U型管排布，螺旋结构可以在相同的轴向长度下容纳更长的荧光管段，有效提升发光总通量，同时让光线向四周扩散的角度更均匀，减少传统直管荧光灯存在的照明暗区。

　　灯头与灯管衔接的黑色塑壳部分，内部预留了电子镇流器的安装腔体，腔体的径向尺寸与轴向深度完全匹配常规CFL灯所用镇流器电路板的安装尺寸，同时在塑壳与螺口灯头的衔接位置设计了卡扣压合结构，装配时可直接将灯头与塑壳压接固定，无需额外螺丝紧固件，提升批量装配的效率。灯管部分的螺旋升角经过反复调整，既保证管体之间留有足够的散热间隙，避免长期点亮时管体热量堆积导致塑壳老化加速，又尽可能压缩整体径向尺寸，让整灯的最大外径控制在常规照明灯具的灯罩容纳范围内，不会出现装不进小型台灯灯罩的问题。

　　从结构强度角度考虑，螺旋灯管的根部与塑壳的衔接位置做了加厚过渡处理，避免运输、安装过程中受外力磕碰导致灯管断裂，螺口灯头的顶端导电触点与侧壁螺纹的绝缘距离符合电气安全要求，避免安装时出现短路风险。设计时还兼顾了整灯的重心分布，将重量较大的镇流器部件布置在靠近灯头的塑壳腔体内，让整灯重心靠近安装接口位置，安装在卧式灯座上时不会因为重心偏外导致灯头受力过大、接触不良。螺旋灯管的管径选用常规T3规格，管壁厚度均匀，盘绕过程中管体的弯曲半径一致，避免出现管内荧光粉涂层厚薄不均导致的发光色差问题，同时管体末端的封接位置隐藏在螺旋内侧，不会从外部看到封接痕迹，提升外观的整体性。

　　对于三维建模从业者而言，这款模型的螺旋扫掠逻辑、不同部件的装配配合关系、接口尺寸的公差预留，都可以作为民用照明产品结构设计的参考案例，尤其是螺旋特征的参数化建模方式，可直接复用在各类螺旋排布的管线、弹簧类零件设计中，调整螺旋升角、管径、圈数等参数即可快速衍生出不同功率规格的灯泡结构。在实际工程应用中，这类紧凑型荧光灯虽然逐步被LED光源替代，但其螺旋结构的空间利用思路、接口标准化设计逻辑、散热间隙的排布方式，依然对各类小型照明产品、紧凑型电子设备的结构排布有参考价值，尤其是在有限空间内最大化功能部件长度、同时兼顾散热与安装适配性的设计思路，可迁移到很多小型机电产品的结构设计工作中。
