浸入式便携咖啡加热棒结构设计

　　这款浸入式加热元件的三维结构，核心面向小型液体加热场景，尤其是单人份饮品的快速升温需求，日常使用中可直接浸入盛装咖啡、茶水的杯具内部，通过电热转换将热量直接传递至液体，相比外置加热结构热损失更小，升温效率更高，适合办公、差旅等无固定加热设备的场景使用。从结构设计逻辑来看，发热段采用环形弯折的金属管造型，并非随意的曲面弯曲，首先是在有限的杯内空间里最大化发热管与液体的接触面积，同等功率下接触面积越大，液体受热均匀性越好，能避免局部液体过度沸腾、其他区域温度不足的问题；其次环形弯折的结构自带一定的结构刚度，金属管自身的弯折弧度形成了类似弹性支撑的效果，日常取放过程中轻微磕碰不易出现永久形变，也能适配不同内径的杯型，不会因为杯口尺寸差异出现无法放入的情况。

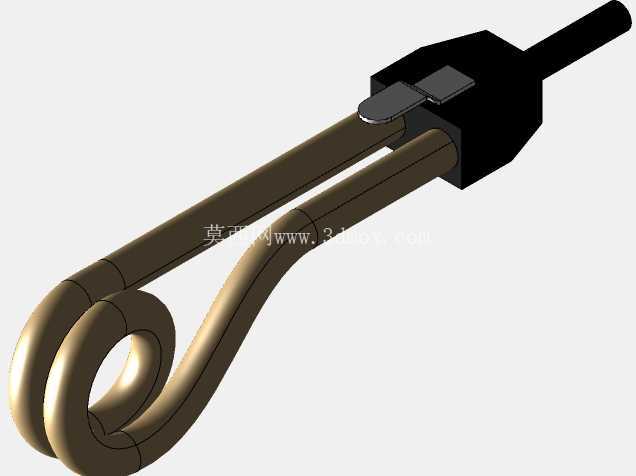

　　发热段末端的黑色绝缘固定座是整个结构的核心分界点，一方面承担密封作用，避免液体顺着金属管与导线的衔接缝隙渗入内部造成短路，绝缘座的外径略大于常规杯口的卡槽尺寸，使用时可以直接卡在杯口位置，不需要额外的固定支架，防止整个加热元件滑入杯内造成安全隐患；另一方面绝缘座采用耐热绝缘材质注塑成型，与金属发热管的衔接处做了倒扣咬合结构，装配时压合后即可实现牢固连接，不需要额外的紧固件，减少了零件数量也降低了装配复杂度。从尾部引出的导线做了防弯折处理，靠近绝缘座的位置做了加厚的护套，日常使用中频繁弯折导线也不会出现线芯断裂的问题，符合小家电类电器的安全设计规范。建模过程中，发热管的曲面扫掠是核心难点，需要先绘制中心引导线，引导线的弯折半径不能过小，否则实际生产中金属管弯折时会出现管壁褶皱、内部发热丝偏移的问题，常规这类小功率加热管的弯折半径不能小于管外径的2倍，建模时需要严格遵循这个工艺边界，避免设计出无法量产的结构。绝缘座与金属管的配合段需要预留0.1mm左右的压装间隙，考虑到注塑件的成型公差和金属管的外径公差，过盈量太大会导致装配时绝缘座开裂，过盈量太小则会出现密封失效的问题。

　　整体结构的外形尺寸控制上，发热段的总长度控制在120mm以内，环形弯折后的最大外径不超过60mm，可以适配市面上绝大多数口径在65mm以上的马克杯、玻璃杯，绝缘座的最大外径设置为70mm，刚好可以卡在常规杯口位置，不会出现滑落的问题，整体重量控制在100g以内，便携性足够满足日常外出携带的需求。从功能特性来看，这款加热结构没有多余的附加部件，核心功能就是液体加热，结构简单可靠，故障点少，金属发热管采用耐腐蚀的合金材质，长期接触咖啡、茶水这类弱酸性液体也不会出现锈蚀问题，表面光滑不容易结垢，日常使用后直接用清水冲洗即可清洁。

　　设计过程中还需要考虑重心分布，绝缘座部分的重量略大于发热段的重量，卡在杯口时整体重心靠上，不会出现头重脚轻带翻杯具的问题，导线从绝缘座侧方引出，不会因为导线的拉扯导致加热元件歪斜。实际生产中，金属管内部填充氧化镁粉实现绝缘和导热，建模时不需要体现内部的填充结构，但需要预留足够的管内空间，保证发热丝和氧化镁粉有足够的填充空间，管壁厚度设置为0.8mm，兼顾结构强度和导热效率，管壁太厚会导致热传导变慢，热效率降低，管壁太薄则会导致结构刚度不足，弯折后容易出现开裂。
