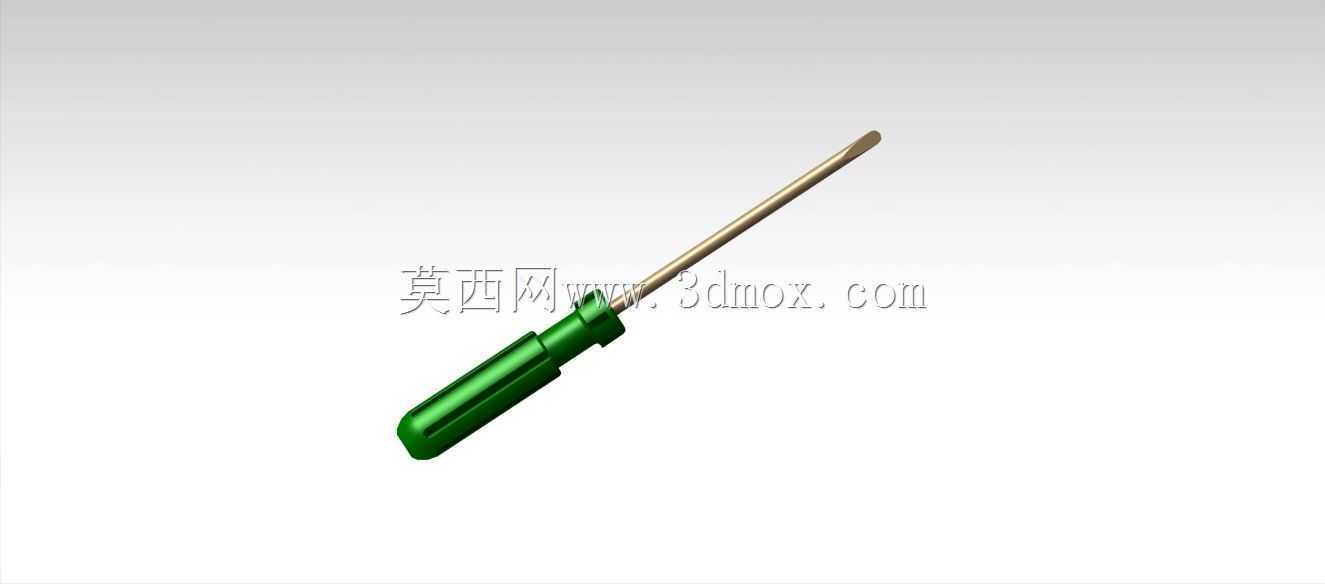

一字型绿柄手动螺丝刀结构设计

　　日常设备维保、产线装配、五金拆装场景里，手动螺丝刀是出现频率最高的基础紧固工具，这款一字型螺丝刀的结构设计完全贴合一线操作的实际需求，没有多余的装饰性结构，所有造型特征都服务于操作手感与紧固功能的实现。先从操作端的手柄部分说起，这款螺丝刀采用直筒式带防滑棱的绿色绝缘手柄，手柄直径控制在28mm，长度设定为100mm，这个尺寸区间是经过大量实操验证的：直径太细会导致拧动时压强过大，长时间操作手掌容易磨出压痕，直径过粗则无法适配手掌较小的操作人员，也不利于狭小空间内的小角度拧动操作；手柄表面做了周向均匀分布的6条纵向防滑棱，棱边做了R1.5的圆角过渡，既可以避免手部出汗时拧动打滑，又不会因为棱边过于尖锐硌伤手掌，

　　手柄材质选用硬质绝缘工程塑料，既可以满足带电低压作业的基础绝缘需求，又能保证足够的结构强度，拧动过程中不会出现手柄形变导致的力传递损耗。刀杆部分采用铬钒钢材质的直杆结构，刀杆总长度设定为120mm，直径6mm，这个长度可以覆盖大部分常规拆装场景的深度需求，比如电器外壳拆装、家具螺丝紧固、设备外罩拆卸等场景都能适配，不会因为刀杆过短无法触及沉孔内的螺丝，也不会因为刀杆过长导致操作时晃动感过强、拧动精度不足；刀杆与手柄的连接部位做了15mm长度的埋入式嵌装结构，嵌装部位做了滚花处理，保证刀杆和手柄之间不会出现相对转动，大扭矩拧动时不会出现刀杆转、手柄不转的失效问题，刀杆表面做了防锈镀层处理，长期在潮湿的车间环境存放也不会出现锈迹，

　　避免锈迹卡入螺丝槽导致拧动打滑。刀头部分是标准一字型结构，刀头厚度1.2mm，宽度6mm，适配M3-M5规格的一字槽螺丝，刀头的两个工作面做了精磨处理，平面度控制在0.02mm以内，和螺丝槽的贴合面积可以达到90%以上，拧动时不会因为接触面过小导致螺丝槽边缘崩裂，也能减少拧动过程中的打滑概率，刀头端部做了微小的倒角处理，对准螺丝槽的时候不需要刻意调整角度，轻轻一推就能顺利卡入槽内，提升拆装效率。从安装边界和适配场景来看，这款螺丝刀的整体总长度为220mm，最大外径就是手柄的28mm，可以伸入直径30mm以上的沉孔、狭窄缝隙内完成螺丝拆装，比如配电柜内的端子排螺丝紧固、小型电子设备外壳的沉孔螺丝拆装、

　　家具内部的连接螺丝紧固等场景都能适配；刀杆的直线度控制在0.1mm/m以内，高速拧动的时候不会出现偏心晃动，长时间使用也不会因为刀杆弯曲导致刀头偏磨。设计过程中特意规避了很多民用螺丝刀的常见问题：比如很多廉价螺丝刀为了降低成本，会缩短刀杆埋入手柄的长度，大扭矩拧动时刀杆容易从手柄中脱出，这款设计将嵌装长度做到了手柄总长度的15%，可以承受最大12N·m的拧动扭矩，完全覆盖手动操作的最大输出扭矩范围；还有部分螺丝刀手柄做了过度的曲面造型，看起来符合人体工学，但实际上在需要快速拧动、手指捏持刀杆上部做快速旋转操作的时候，曲面造型会阻碍手指的滑动，这款直筒带防滑棱的手柄既可以满足大扭矩拧动时的全手握持需求，也能满足快速拧动时手指捏持旋转的需求，适配不同操作阶段的使用习惯。另外，刀杆和手柄的衔接部位做了一个直径8mm的限位凸台，当螺丝刀插入较深的孔洞时，这个凸台可以起到限位作用，避免整个刀杆完全伸入孔洞内难以取出，也能在一定程度上阻挡孔洞内的灰尘、碎屑掉入手柄和刀杆的衔接缝隙里，延长工具的使用寿命。从实际使用的角度出发，这款螺丝刀没有做多余的磁性设计，避免在精密电子设备拆装时，磁性吸附螺丝导致螺丝掉入设备内部难以取出，也不会因为磁性影响周边的精密电子元件，适合电子装配、电工维保、五金维修、家具组装等多个场景的使用需求，结构简单可靠，没有易损部件，正常使用情况下的使用寿命可以达到5年以上。
