曲柄滑块类快速返回机构三维结构

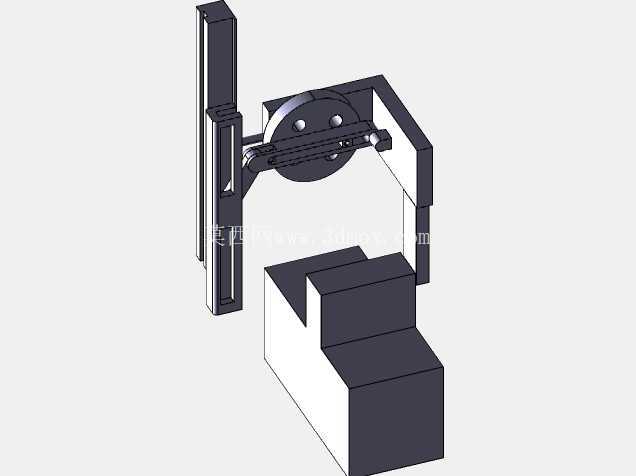

　　在自动化生产线的上下料工位、小型冲压设备的送料单元以及专用机床的往复进给模块中，这类具备快速返回特性的曲柄滑块衍生结构，一直是兼顾传动可靠性与动作节拍优化的核心选择。不同于常规对心曲柄滑块仅能实现等速往复的运动特性，该结构通过偏置布局与构件铰接点的参数匹配，完成了曲柄滑块机构的第三次反转构型调整，让工作行程与回程的速比形成明显差值，在需要慢进快退的工况下，能够有效压缩空行程耗时，同时保证工作段的运动平稳性，避免工件移送或加工过程中出现冲击抖动。从结构组成来看，整套机构包含固定基座、曲柄回转构件、铰接连杆、滑移滑块以及导向限位组件，所有铰接位置均预留了标准销轴的安装间隙，配合轴用挡圈的安装槽位，能够在实际装配时快速完成构件连接，无需额外设计定制连接件。导向部分采用平行双导轨的限位形式，滑块与导轨的配合面预留了0.02-0.05mm的间隙公差，既可以保证滑移过程无卡滞，也能控制横向窜动量在机械系统允许的范围内，避免长期运行后出现构件偏磨。

　　设计过程中，首先是根据目标工况的行程需求确定曲柄的回转半径，再结合期望的急回系数计算铰接点的偏置距离，随后通过运动学仿真反复调整连杆的长度参数，验证工作行程内滑块的速度波动区间，确保工作段速度曲线平滑无突变，不会对末端执行件带来额外的惯性冲击。整套机构的安装边界以基座的底面为装配基准，底面预留了四个均布的螺栓安装孔，孔位间距适配常规工业铝型材的安装槽距，能够直接固定在4040或4080规格的铝型材机架上，不需要额外加工转接板。

　　机构的最大外伸尺寸出现在曲柄回转至最远点位置，此时滑块前端距离基座安装面的伸出量控制在120mm以内，整体横向占用宽度不超过180mm，垂直方向的最高点距离安装面的高度为95mm，在小型自动化设备的布局设计中，能够很方便地嵌入到设备的空余空间，不会与周边的送料轨道、检测组件产生空间干涉。从实际应用的适配性来看，这套机构可以直接搭配小型减速电机作为动力输入，曲柄的输入轴端设计了标准的键槽结构，能够与联轴器、同步带轮等常规传动件直接连接，不需要额外定制输入连接结构。在负载适配方面，当输入转速控制在60r/min以内时，滑块端能够稳定承载5kg以内的水平推送负载，完全满足小型零件移送、工位快速避让这类轻载工况的使用需求。

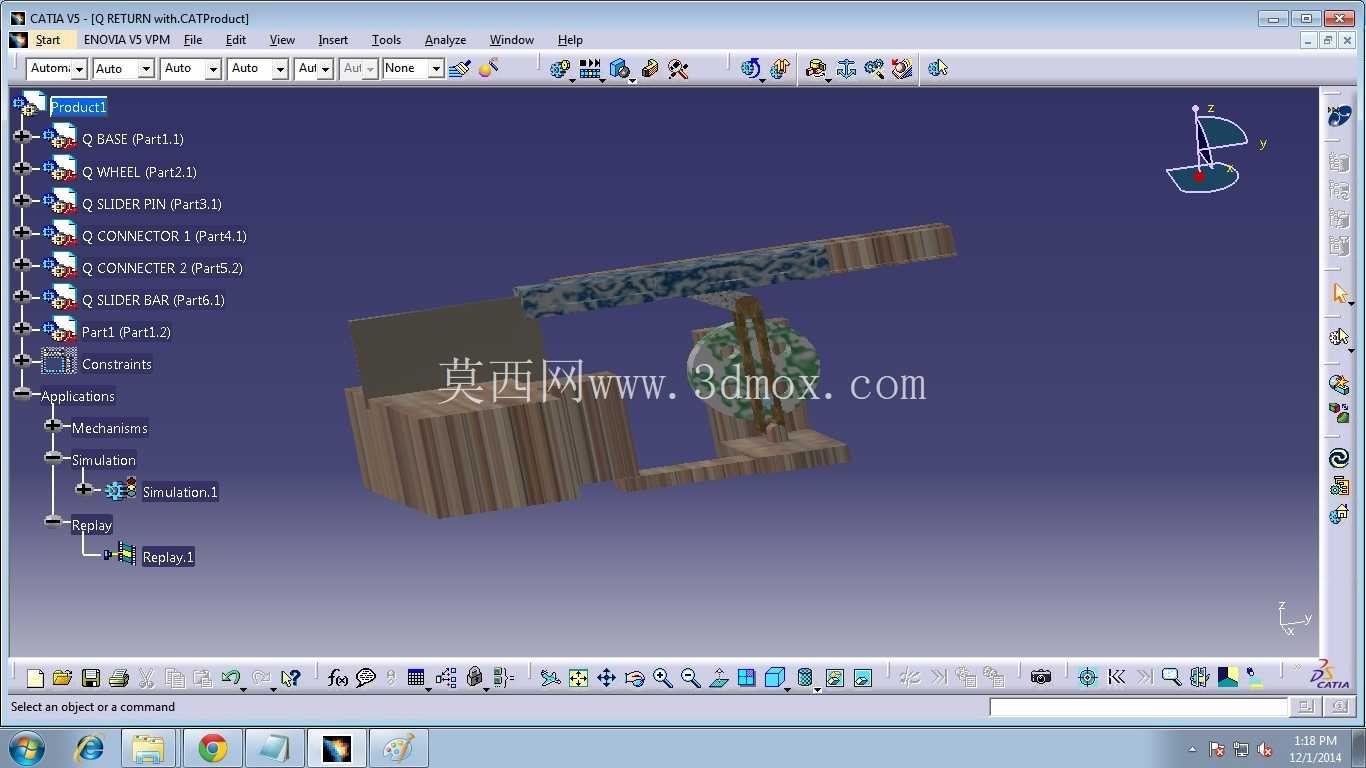

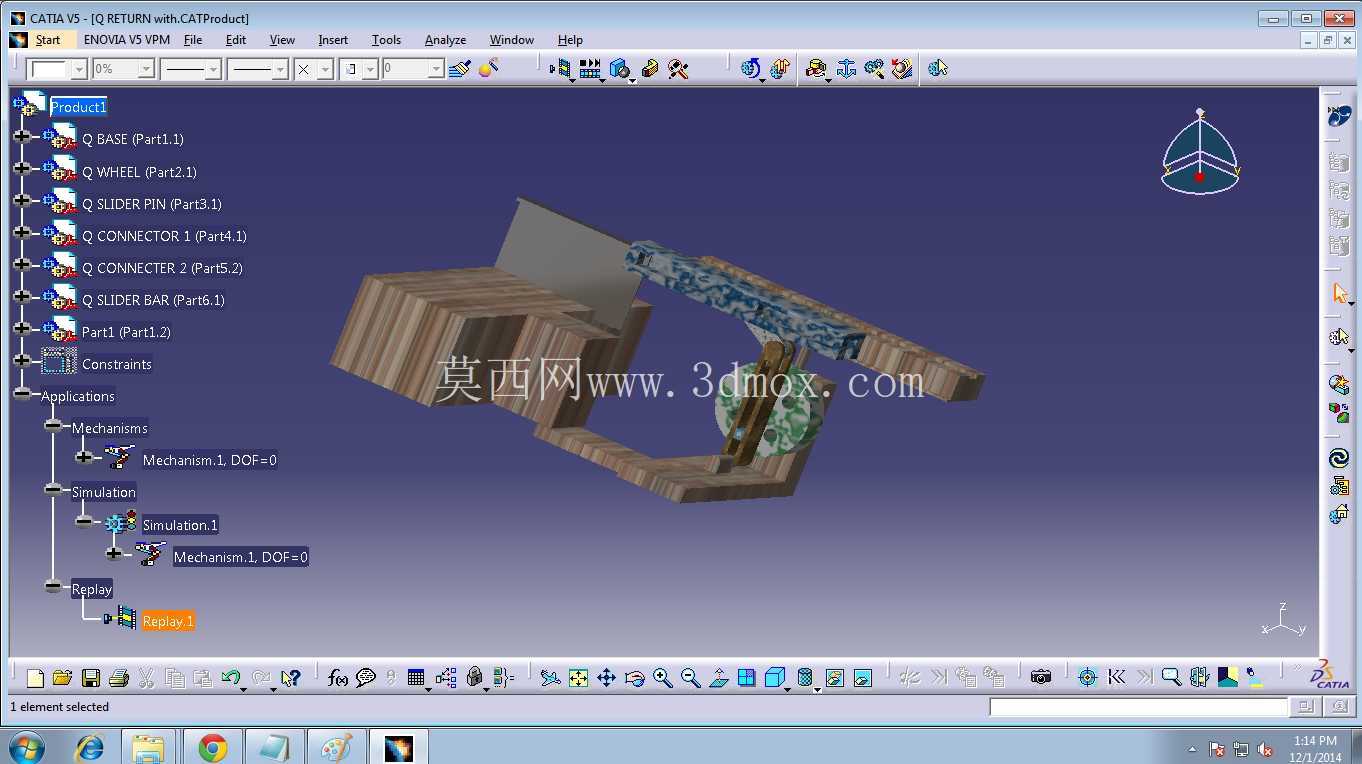

　　不同于凸轮式急回机构需要定制复杂的凸轮轮廓，这套基于曲柄滑块反转构型的快速返回机构，所有构件均为规则的机加工件，加工工艺性更好，曲柄、连杆都可以采用45号钢铣削成型后做表面发黑处理，滑块部分可以根据耐磨需求选用黄铜或者POM材质加工，后期维护时仅需要定期在铰接点加注润滑脂，检查销轴的磨损情况即可，维护成本远低于同功能的凸轮或槽轮机构。在运动特性的验证环节，通过三维软件的运动仿真模块可以观测到，机构在工作行程段的滑块速度保持平稳线性变化，进入回程阶段后速度快速提升，整个运动循环无死点位置，曲柄整周回转过程中所有构件的运动轨迹均在预设的安全范围内，不会出现构件之间的运动干涉。对于需要搭建轻载往复运动单元的结构工程师来说，这套构型可以直接作为基础模块进行参数化调整，只需要修改曲柄长度、偏置距离、连杆长度这几个核心参数，就能够快速适配不同行程、不同急回系数的工况需求，大幅缩短非标设备的结构设计周期。
