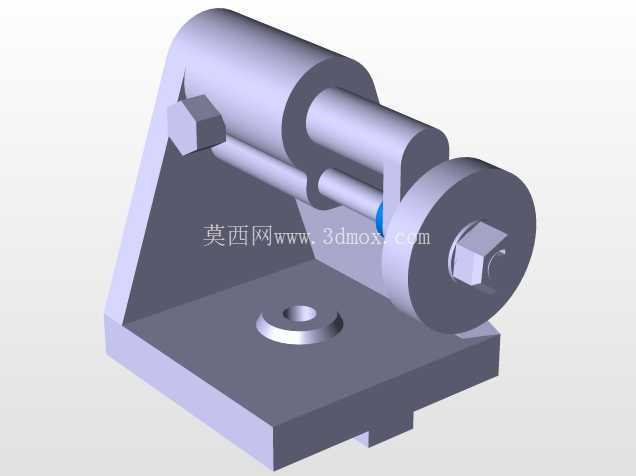

在常规铣削加工场景中,这类尾座结构常作为小型铣削工装的配套支撑部件使用,主要承担轴类、套类待加工工件的端部顶紧定位作用,避免工件在铣削切削力作用下出现径向跳动、轴向窜动问题,保障加工过程的装夹刚性。从结构设计来看,底部采用带定位凸台的方形安装基板,基板中心预留沉头安装孔,可通过内六角螺栓直接固定在铣床工作台的T型槽上,安装时凸台可嵌入工作台槽位实现快速定位,无需反复调整安装基准,能有效缩短工装准备时间。上部的支撑臂采用三角斜撑式结构,相比直臂式设计,在同等材料用量下可提升30%以上的抗弯曲强度,应对铣削过程中产生的侧向切削力时不会出现支撑臂形变偏移。

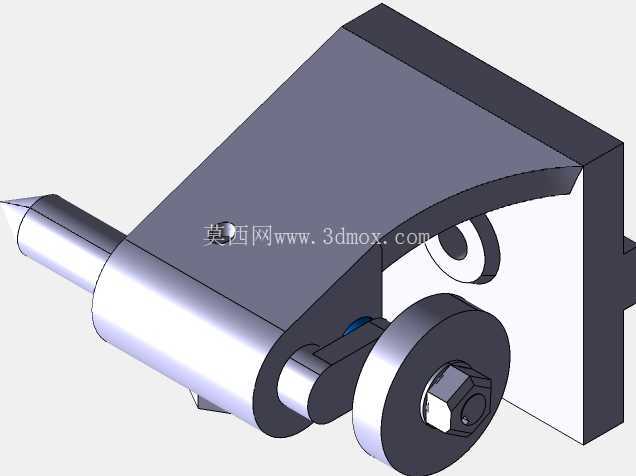

支撑臂顶端设置同轴的轴套安装孔,孔位与底部安装面的平行度公差控制在0.02mm以内,可适配标准莫氏锥度的顶针组件,孔侧预留的紧定螺钉孔可用于锁定顶针位置,防止顶针在顶紧工件时出现转动或退移。支撑臂与基板连接处设置了加强过渡圆角,可避免应力集中导致的结构断裂,在长期承受交变切削载荷的工况下,能有效降低结构疲劳失效的概率。这类尾座结构的安装边界需匹配小型台式铣床或专用铣削工装的工作台尺寸,基板的长宽尺寸通常控制在120mm至150mm区间,整体高度不超过100mm,不会占用过多工作台加工空间,可配合平口钳、分度头等其他工装共同使用,完成小型轴类零件的键槽铣削、端面铣削、扁位加工等工序。

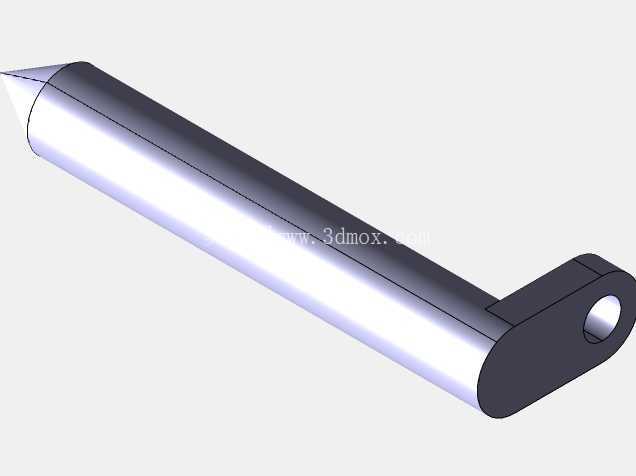

设计过程中需重点考量顶针轴线与工作台面的平行度,以及顶针中心高与铣床主轴中心高的匹配度,若中心高存在偏差,会导致工件装夹后出现倾斜,加工出的键槽、平面会出现位置度超差问题。同时,轴套安装孔的内壁粗糙度需达到Ra1.6以下,减少顶针伸缩时的摩擦阻力,保证顶紧力度调节顺畅。在实际加工应用中,这类尾座还可根据加工需求更换不同形式的顶针,比如搭配固定顶针用于重切削工况,搭配回转顶针用于高速铣削工况,适配不同材质、不同加工余量的工件装夹需求。结构上没有多余的冗余设计,所有壁厚均经过受力仿真验证,在满足结构强度要求的前提下尽可能减轻自身重量,方便操作人员快速拆装调整。基板底部设置的定位凸台高度与铣床T型槽的深度匹配,安装后基板与工作台面完全贴合,不会出现安装翘曲问题,保障装夹基准的稳定性。
