车辆侧装式带座滚轮支撑结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:869872
  • 车辆侧装式带座滚轮支撑结构
  • 车辆侧装式带座滚轮支撑结构
  • 车辆侧装式带座滚轮支撑结构
  • 车辆侧装式带座滚轮支撑结构
  • 车辆侧装式带座滚轮支撑结构
  • 车辆侧装式带座滚轮支撑结构
  • 车辆侧装式带座滚轮支撑结构
  • 车辆侧装式带座滚轮支撑结构
  • 车辆侧装式带座滚轮支撑结构
  • 车辆侧装式带座滚轮支撑结构

  在各类移动作业车辆、仓储转运台车、工业输送线配套移动载具的结构设计中,这类侧装式滚轮支撑组件是承担侧向导向、垂向承载、位移限位功能的核心基础构件,很多工程师在做移动类设备的行走机构设计时,往往会忽略侧装导向轮的安装边界与受力匹配,导致后期运行出现轮体偏磨、支座变形、螺栓剪切断裂等问题,这个结构的设计逻辑刚好能覆盖这类场景的核心需求。从实际应用场景来看,这类组件常被安装在车辆侧围的安装基准面上,配合地面预埋的导向轨道、车间内的侧向限位导轨使用,比如自动化仓储场景里的AGV小车在进入窄巷道货架区时,需要靠侧装的滚轮贴合导轨侧壁修正行走轨迹,避免车体跑偏碰撞货架;还有工厂内部的轨道转运平车,在转弯段会通过这类侧轮抵消离心力带来的车体侧摆,保证转运过程的平稳性;甚至在一些工程车辆的伸缩臂结构上,也会用同结构的滚轮作为臂节之间的侧向支撑,减少伸缩过程的摩擦阻力。

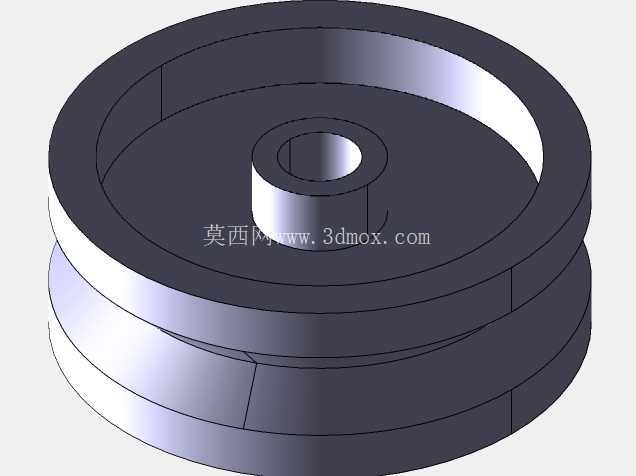

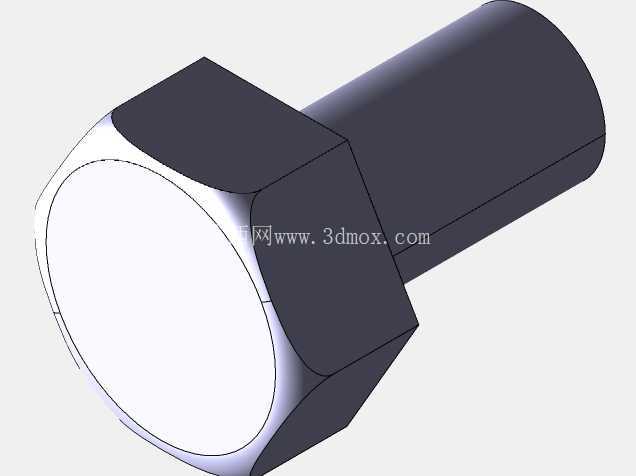

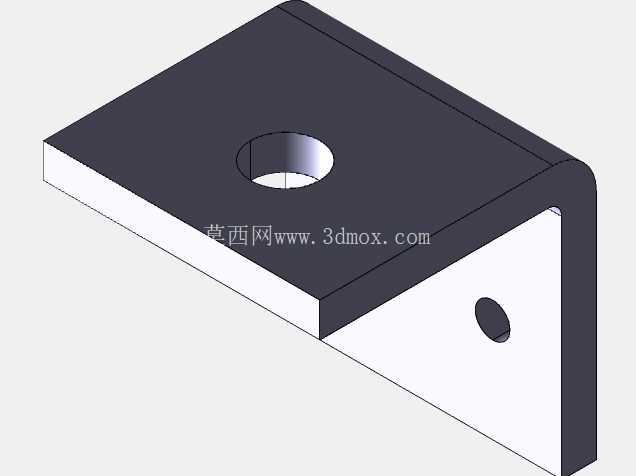

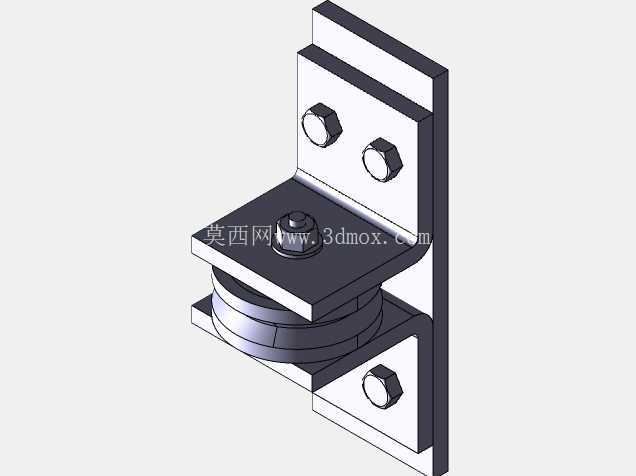

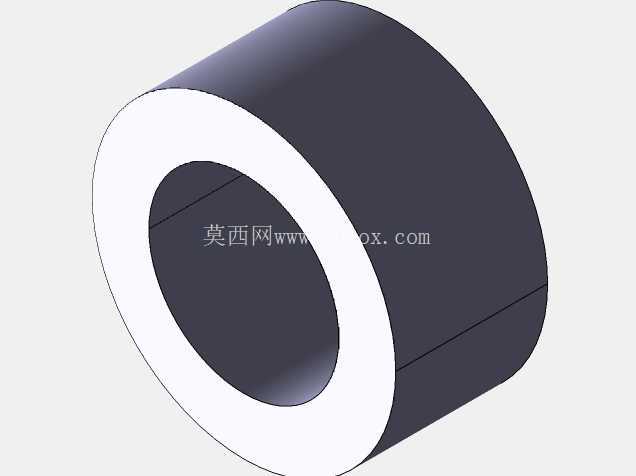

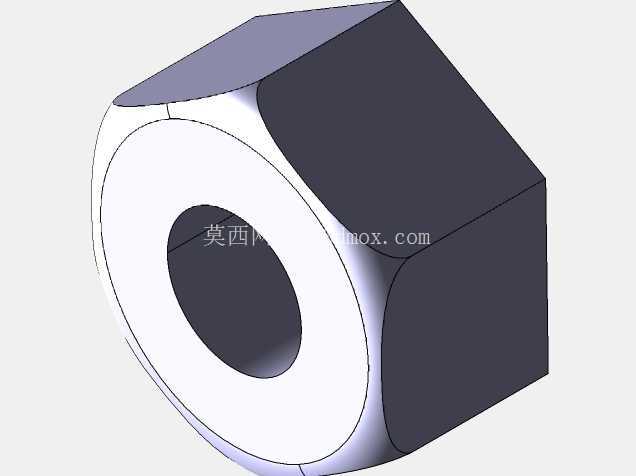

  从功能特性上拆解,这个组件采用分体式装配结构,竖板作为安装基座直接与车辆本体的安装面贴合,通过两个对称布置的外六角螺栓实现紧固,这种双螺栓固定的方式相比单螺栓固定能有效抵抗轮体受侧向力时产生的倾覆力矩,避免支座在长期交变载荷下出现转动偏移。下方的轮体安装座通过折弯结构与竖板形成L型承力框架,轮轴垂直固定在安装座的上下两个支撑板之间,轮体内部嵌装滑动轴承或者滚动轴承,轴与轴承的配合段采用过渡配合,保证轮体转动时无径向窜动,轮体的型面采用中间带圆弧凹槽的结构,刚好能匹配圆形导轨或者矩形导轨的侧边轮廓,减少接触应力集中。

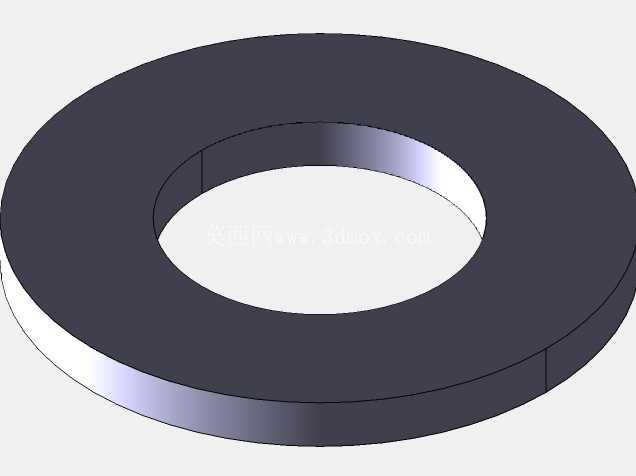

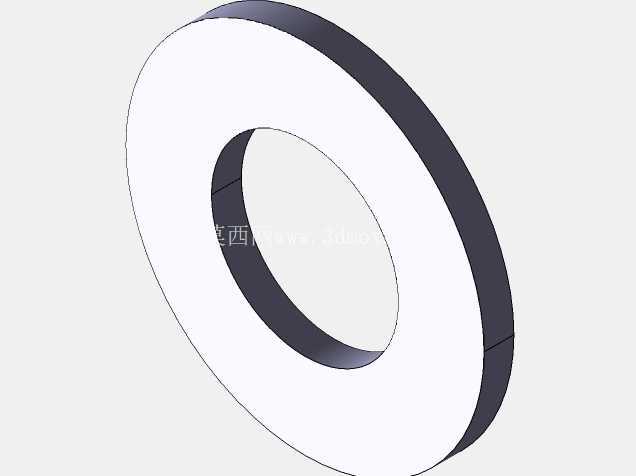

  设计思路上,这个结构没有采用一体化铸造的支座,而是采用板材折弯加螺栓装配的形式,一方面是降低加工成本,板材切割折弯的工艺相比铸造成形周期更短,后期维护时如果某个部件出现磨损,可以单独拆卸更换,不需要整体替换整个组件;另一方面是装配公差更容易控制,竖板上的安装螺栓孔可以根据现场安装的实际偏差做微量调整,补偿车体安装面的平面度误差。安装座上的轮轴固定螺栓采用防松设计,螺栓头部带有止动垫圈或者涂覆防松胶,避免车辆运行过程中的振动导致螺栓松动脱落。从安装边界尺寸来看,竖板的安装面需要保证至少80%的贴合面积,安装面的平面度公差要控制在0.2mm以内,否则紧固螺栓时会导致竖板变形,进而影响轮轴的垂直度,造成轮体偏磨。

  两个安装螺栓的中心距需要根据轮体的额定载荷计算,当轮体承受的侧向力达到额定值时,螺栓的剪切安全系数要不低于2.5,轮体突出竖板安装面的距离要控制在合理范围,既要保证轮体能顺利贴合导轨,又要避免突出量过大导致轮体受外力碰撞损坏。轮体的外径选择要匹配导轨的接触高度,保证轮体与导轨的接触线落在轮体宽度的中心位置,避免出现边缘接触导致的轮体过早磨损。另外,这个结构的上下支撑板之间预留了足够的润滑空间,可以定期在轴承位置加注润滑脂,延长组件的使用寿命,轮体与安装座的上下端面之间留有0.5mm到1mm的间隙,避免轮体转动时与支座端面产生摩擦阻力。很多设计人员在做这类结构时,容易忽略支座的折弯圆角处的应力集中问题,这个结构在折弯位置做了适当的圆角过渡,避免长期受载时在折弯处出现疲劳裂纹,同时竖板与安装座的连接位置采用满焊焊接,焊缝高度不小于板材厚度的0.7倍,保证两个部件之间的连接强度,能承受轮体传递的各个方向的载荷。
