传动机构用杠杆臂结构设计

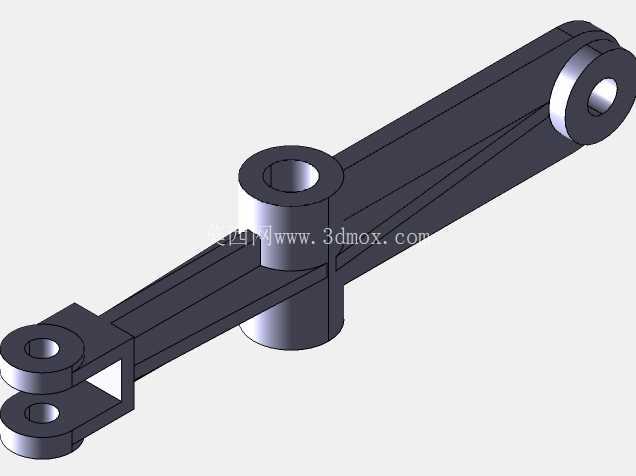

　　在各类需要力矩传递、行程转换的机械传动场景中，杠杆臂是实现力与位移转换的核心基础构件，这类构件广泛分布在开关操动机构、小型工装夹具、变压器调压操动结构、轻工设备的联动机构中，承担着将输入端的直线或旋转动作，按照固定力臂比转换为输出端对应动作的作用，其结构合理性直接决定整套联动机构的动作精度、运行寿命与负载耐受能力。这款杠杆臂采用三铰接点的结构布局，区别于普通两端铰接的单臂杠杆，中部额外设置的铰接支点能够实现两段式的力矩传递，可适配需要多节点联动的传动需求，比如在电源变压器的调压操动结构里，这类杠杆臂可以连接操动手柄与分接开关触头，通过固定的传动比将手柄的转动角度精准转换为触头的切换行程，避免动作过位或者行程不足导致的接触不良问题。

　　从结构设计逻辑来看，三个铰接孔的同轴度、孔位之间的中心距公差是整个零件的核心管控要点，设计时首先根据整套机构需要的传动比确定三个孔位的相对位置：端部叉形结构的双孔同轴设置，用于连接被驱动的从动部件，叉形开口的宽度尺寸需要匹配从动连接端的安装厚度，预留合理的装配间隙同时避免横向窜动；中部的铰接孔作为整个杠杆的旋转支点，孔的长度方向做了加长的凸台设计，既可以提升支点位置的抗弯截面模量，承受杠杆摆动时产生的径向弯矩，也能增加与支撑轴的接触面积，降低接触面的压应力，减少长期摆动带来的磨损；另一端的单铰接孔用于连接动力输入部件，孔端的凸台厚度根据输入端的连接载荷计算确定，保证孔壁在承受峰值拉力时不会出现开裂变形。

　　零件的主体截面采用工字形的加强结构，在不额外增加整体壁厚、控制零件重量的前提下，大幅提升臂身的抗弯刚度，避免杠杆在传递大扭矩时出现臂身弯曲变形，导致传动比失准、动作卡滞的问题。从安装边界来看，设计时需要重点管控三个铰接孔的中心距公差，通常按照IT7级精度管控，保证装配后整套机构的传动误差在允许范围内；铰接孔的内径根据配套的铰接销轴尺寸设计，通常采用基孔制配合，与固定支撑轴的配合选用H7/h6间隙配合，保证摆动顺畅无卡滞，与主动、从动部件连接的孔位可根据连接形式选择合适的配合公差，若需要传递较大扭矩可添加平键槽结构，若仅做铰接联动则保留光孔搭配销轴挡圈固定即可。

　　叉形端的开口槽宽度需要与从动部件的连接耳片厚度匹配，单侧预留0.1-0.2mm的装配间隙，槽底的圆角半径需要大于连接耳片的端部倒角，避免装配时出现干涉。臂身的外轮廓所有棱边都做了圆角过渡，一方面减少热处理或者机加工过程中的应力集中，避免零件在交变载荷下出现疲劳断裂，另一方面也能避免装配过程中锐边划伤操作人员或相邻零部件。在实际应用场景中，这类杠杆臂的受力状态以交变弯曲载荷为主，设计时需要根据实际传递的最大扭矩核算臂身的弯曲应力、铰接孔的挤压应力，确保安全系数满足设备的设计寿命要求，对于需要频繁动作的机构，铰接孔位置可设计镶嵌衬套的结构，将磨损集中在可更换的衬套上，延长整个杠杆臂的使用寿命，降低后期维护成本。整个零件的结构没有复杂的曲面特征，所有特征都围绕传动功能、安装需求、刚度保障展开，没有冗余的结构设计，在满足强度与刚度要求的前提下尽可能压缩零件的整体尺寸与重量，适配紧凑安装空间内的传动机构布局需求。
