十字滑块联轴器运动仿真结构设计

　　做传动结构设计的工程师大多碰到过两轴对中偏差的问题，尤其是中小型设备的传动轴系，安装时的同轴度误差、运行过程中轴承磨损带来的轴偏移、负载冲击造成的轴系微变形，都会直接影响传动效率，甚至加速轴承、密封件的损耗，Oldham联轴器也就是常说的十字滑块联轴器，正是针对这类中小扭矩传动场景的偏移补偿需求设计的。这类联轴器最常见的应用场景，是轻工输送设备、小型机床进给机构、包装线传动辊组、纺织机械的导辊驱动这类对传动精度有一定要求，但安装空间有限、无法做到严格对中的轴系连接部位，相比刚性联轴器，它能在不额外增加轴系负载的前提下，补偿两轴之间的径向偏移，同时不会像弹性套柱销联轴器那样存在橡胶件老化、需要定期更换易损件的问题，适合长期连续运行的中低速传动场景。

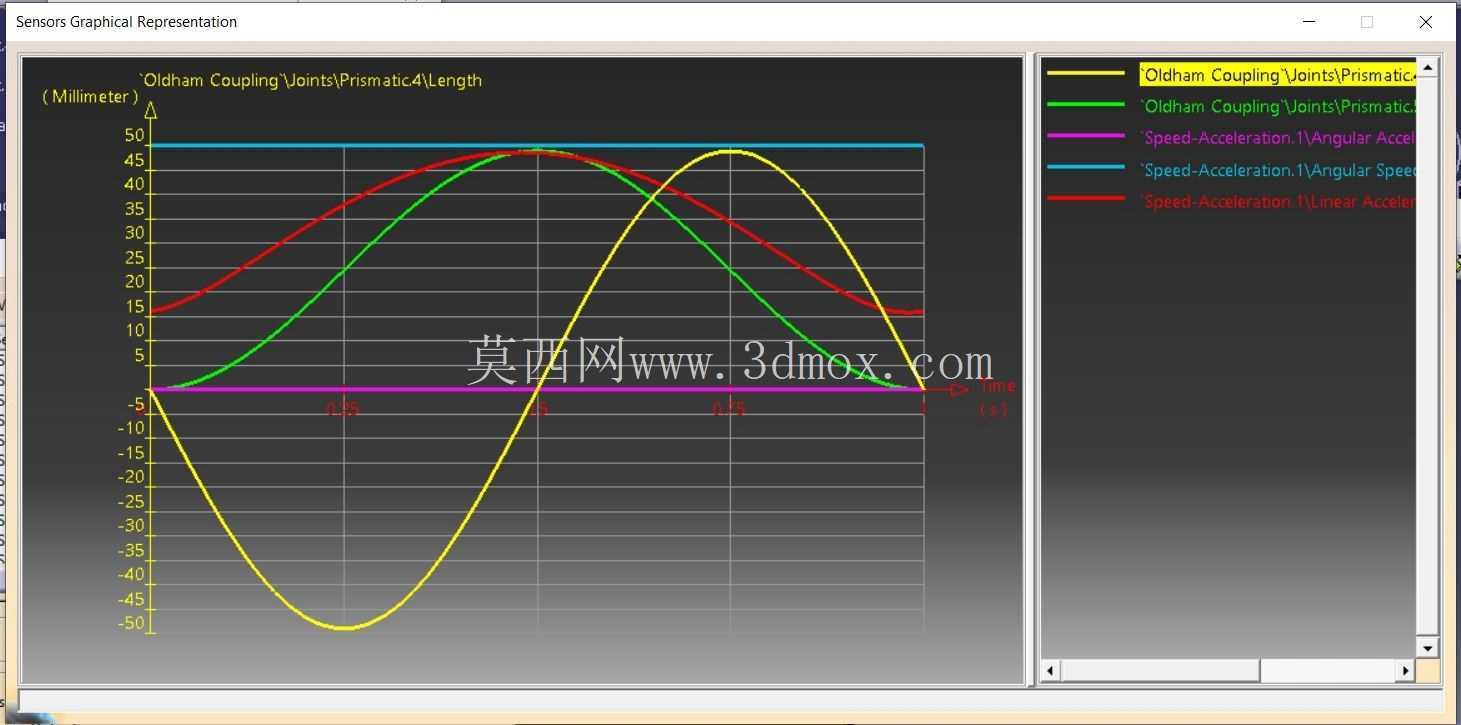

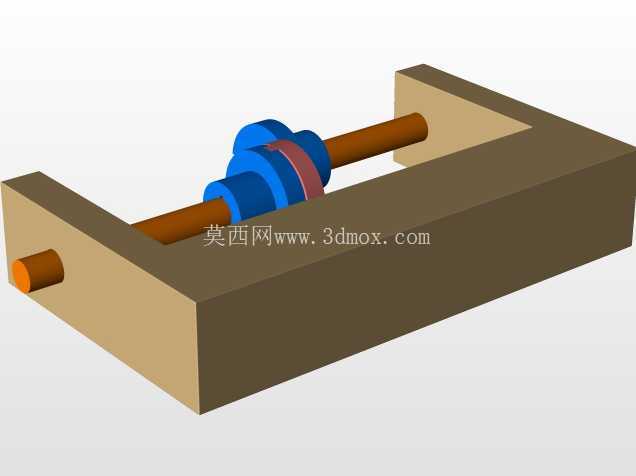

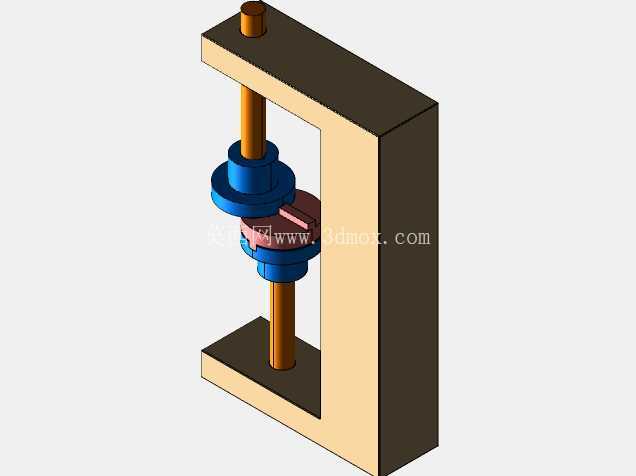

　　从结构逻辑来看，十字滑块联轴器的核心是中间的十字滑盘，两端分别和两个半联轴器的凹槽配合，滑盘两侧的凸榫呈90度垂直分布，运行时两个半联轴器分别带动滑盘的两个凸榫做相对滑动，以此抵消两轴之间的径向错位。这次的运动仿真模型，完整还原了机构运行时的位移变化规律，从运动曲线可以直观看到，当主动轴匀速转动时，中间滑盘的质心会做周期性的小幅往复运动，两个方向的位移曲线呈相位差90度的正弦变化，这也是十字滑块联轴器运行时会产生微小附加动载荷的根本原因，所以在实际选型时，这类联轴器的适用转速通常不会太高，一般控制在数百转每分的区间，避免滑盘往复运动带来的振动放大。

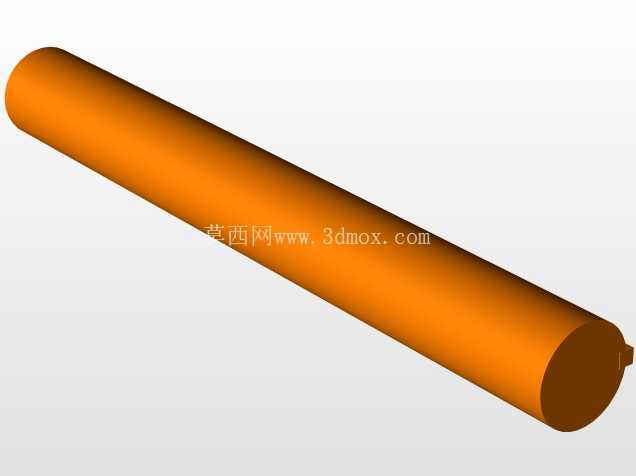

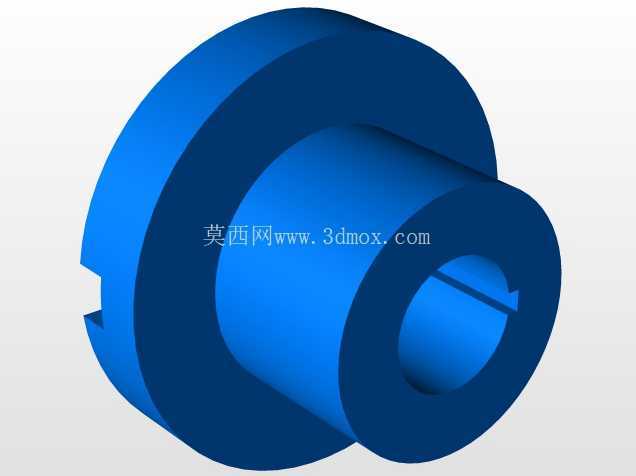

　　做这类结构的三维建模时，首先要明确安装边界的约束：两个半联轴器的轴孔直径要和匹配的轴径一致，键槽尺寸符合对应轴径的标准键规格，半联轴器端面的凹槽宽度要和中间滑盘的凸榫宽度做间隙配合，间隙量通常控制在0.1到0.3毫米之间，既要保证滑动顺畅不卡滞，又不能间隙过大造成传动回程误差。滑盘的厚度要和两个半联轴器的凹槽深度匹配，安装完成后两个半联轴器的端面要预留0.5到1毫米的轴向间隙，避免轴系窜动时两个半联轴器端面发生摩擦。从外形尺寸来看，这类联轴器的径向尺寸远小于同扭矩规格的弹性联轴器，轴向安装长度也更短，适合安装空间紧凑的传动部位，外圆没有突出的紧固件，运行时不会和周边的机架、护罩发生干涉。

　　实际设计选型时还要考虑工况匹配：如果是用于有粉尘、碎屑的生产环境，要在滑盘的滑动配合面预留润滑脂槽，定期补充润滑脂减少滑动面的磨损；如果是用于有腐蚀的环境，滑盘可以选用铜合金或者尼龙材质，降低配合面的摩擦系数，同时避免锈蚀造成滑动卡滞。很多新手工程师在做这类联轴器的装配时，容易忽略滑盘的浮动量约束，把滑盘和某一侧半联轴器做固定连接，就完全失去了偏移补偿的作用，甚至会造成轴系的额外附加弯矩，加速轴承损坏。通过运动仿真可以提前验证不同偏移量下的机构运动状态，观察滑盘的滑动行程是否在设计范围内，有没有出现凸榫脱出凹槽的风险，同时可以提取运动过程中的速度、加速度变化曲线，核算运行时的动载荷大小，为后续的轴系强度校核、轴承选型提供数据参考。

　　在装配关系的建模处理上，要准确还原三个零件之间的运动副约束：两个半联轴器分别和机架建立旋转副，中间滑盘和两个半联轴器之间分别建立移动副，两个移动副的方向互相垂直，这样才能模拟出真实的运动关系，不会出现机构过约束或者运动错位的问题。很多人做这类机构仿真时容易出现运动卡顿，大多是因为运动副的方向设置错误，或者配合间隙没有在模型中做合理预留，导致计算时出现干涉报错。从实际应用的反馈来看，十字滑块联轴器的结构简单，零件加工难度低，两个半联轴器可以直接用圆钢车削铣槽加工，中间滑盘的结构也不复杂，整体制造成本远低于同扭矩的膜片联轴器、波纹管联轴器，在对传动精度要求不是极高的中低速传动场景，性价比优势非常明显。需要注意的是，这类联轴器不适合用于高速重载的传动场景，高速下滑盘的往复惯性力会带来明显的振动，同时滑动面的磨损速度也会大幅提升，反而会降低整个传动系统的可靠性。
