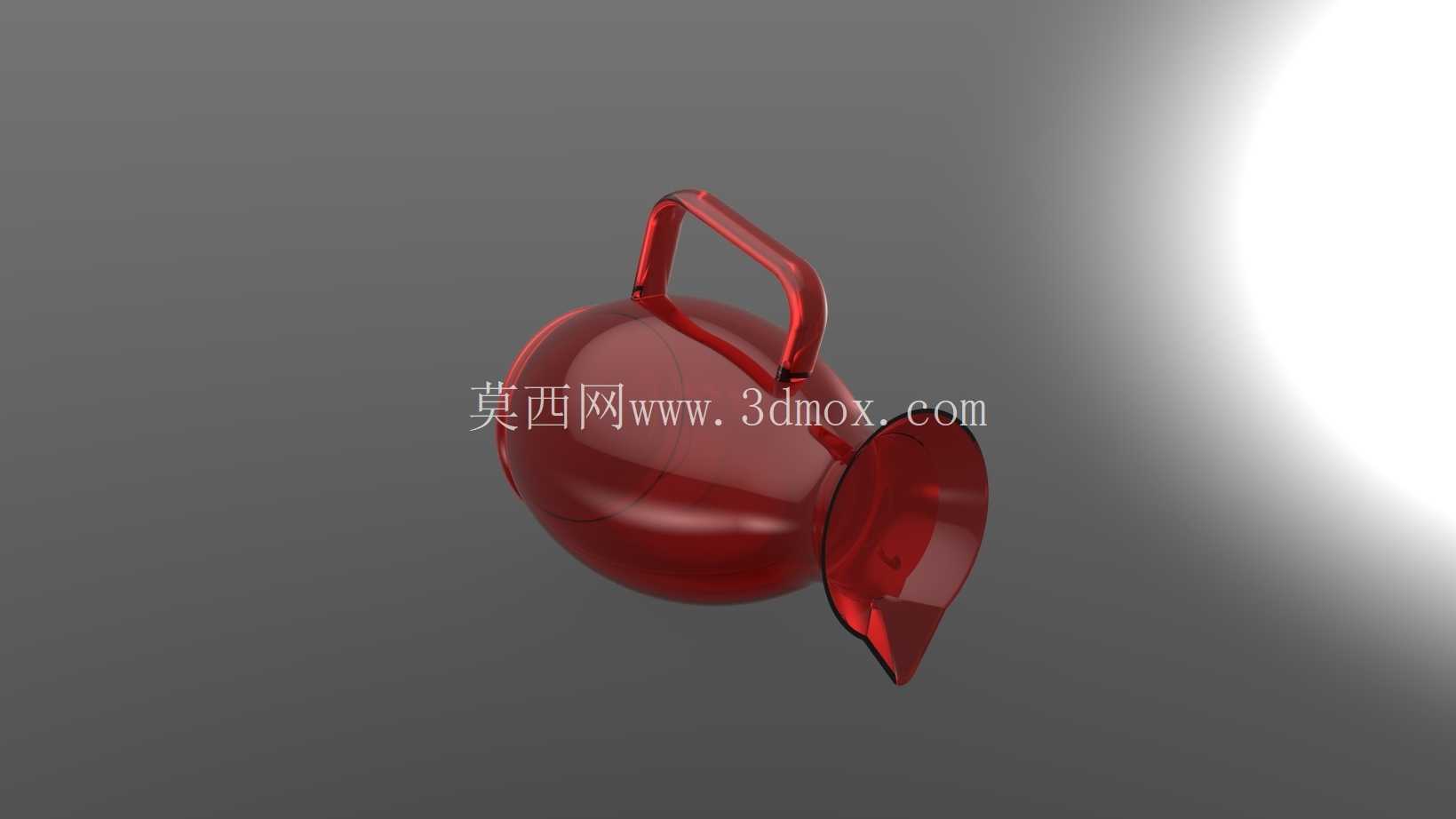

曲面造型练习用红色带柄斜口水壶

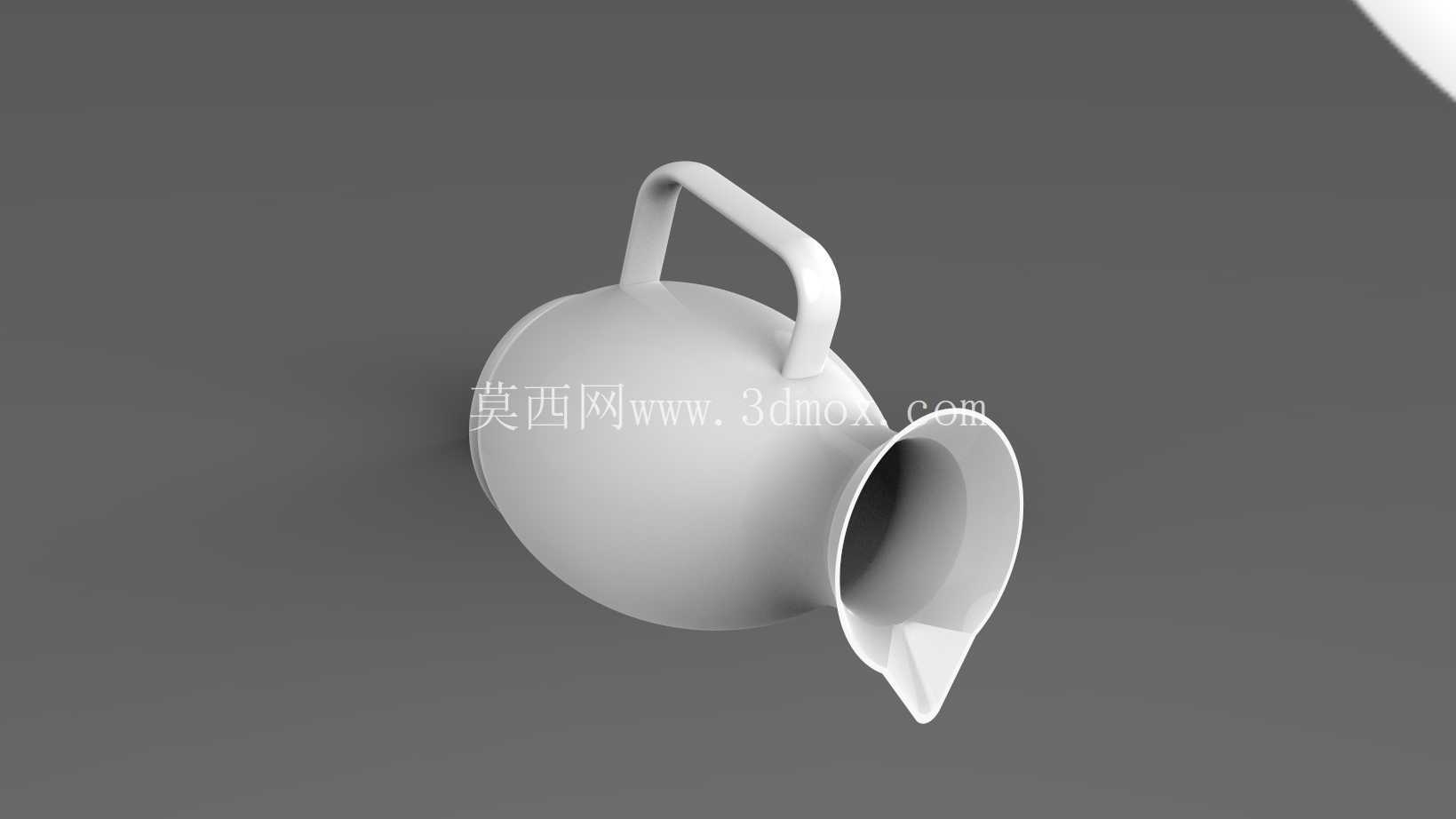

　　从结构拆分来看，整个壶身是一个旋转椭球变体，并非标准的正球形，靠近壶嘴的一侧做了局部的曲面延展，和倾斜的壶嘴切口做G2连续衔接，避免倒水时在衔接位置出现积液残留；把手部分是等截面的弧形扫掠结构，两端和壶身的连接位置做了渐变过渡，没有生硬的拼接棱角，既可以减少清洁时的卫生死角，也能避免注塑或者3D打印制作时出现应力集中的开裂风险。设计这类曲面构件的时候，不能一开始就直接做整体放样，得先把各个特征的边界线梳理清楚：首先确定壶身的中心旋转轴线，根据握持手感确定壶身的最大直径，一般日常单人使用的水壶最大直径控制在80-100mm之间，整壶高度控制在120-150mm，加上把手之后的总宽度不超过160mm，保证可以放进常规的桌面杯架，不会占用过多桌面空间。日常接触的盛装类器具里，带倾倒结构的水壶是曲面建模练习里非常典型的载体，这类构件没有复杂的内部装配约束，所有设计难点都集中在曲面的顺滑过渡、不同特征之间的曲率衔接上，很适合用来打磨曲面构建的基本功。先看实际使用场景，这类敞口水壶一般用来盛装常温饮品，放置在桌面使用，倾倒时依靠壶嘴的导流结构控制水流方向，避免液体沿壶身外壁流淌，后侧的弧形把手需要贴合人手握持的弧度，保证拎取、倾倒时的受力均匀，不会出现应力集中导致的结构断裂。

　　壶嘴的倾斜角度需要控制在30-45度之间，角度太小倒水时水流容易冲力过大溅出，角度太大则会导致壶内剩余少量液体时无法完全倒出，切口位置做了薄边处理，边缘厚度控制在1mm左右，保证水流切断干脆，不会出现挂水的情况。把手的截面是直径12-15mm的圆形，符合成年人手指握持的舒适尺寸，弧形的最高点比壶身顶部高出20mm左右，拎取时不会和壶盖或者壶口位置发生干涉，两端和壶身的连接面做了相切约束，过渡区域的曲率从把手截面平滑过渡到壶身曲面，不会出现明显的棱线。很多新手做这类曲面练习的时候容易犯的错误是直接用多个曲面拼接之后不做连续性检查，导致渲染的时候出现明显的折痕，实际生产中这种曲面缺陷会直接导致模具加工时出现倒扣，或者注塑件表面出现缩痕、熔接痕。构建曲面的时候要优先用整体建模思路，先做出壶身的基础曲面，再通过曲面修剪、延伸的方式做出壶嘴和把手的安装位，最后用桥接曲面完成过渡，每一步都要检查曲率梳的分布，保证整个外表面的曲率变化均匀，没有突变的区域。

　　从安装边界来看，这个模型如果要做实物制作，不需要额外的安装结构，底部是平整的环形接触面，接触宽度控制在5mm左右，放置在水平面上时的稳定性足够，不会轻易倾倒；壶口的位置做了1.5mm的卷边处理，既可以提升口部的结构强度，也能避免锋利的边缘划伤使用者。另外整个壶身的壁厚控制在2mm左右，如果是用透明塑料制作，这个厚度可以保证足够的结构强度，同时不会因为壁厚过大导致注塑时出现缩水缺陷；如果是用玻璃材质制作，壁厚可以调整到3mm，提升抗磕碰的能力。

　　曲面建模的练习核心从来不是做出看起来像的外形，而是要在建模过程中考虑实际生产的工艺约束、使用时的人机工程要求，每一个曲面的曲率变化、每一个过渡圆角的大小，都要对应实际使用中的需求，比如把手和壶身连接位置的圆角不能太小，否则清洁的时候抹布无法伸到缝隙里，长期使用会积存污垢；壶嘴的最前端不能有太厚的边缘，否则倒水结束后残留的液体会顺着壶嘴外壁流到壶底，弄脏放置的桌面。这类练习模型虽然没有复杂的内部结构，但是涵盖了曲面旋转、扫掠、桥接、修剪、连续性检查等大部分常用的曲面建模操作，把这类简单构件的曲面做顺，再去做复杂的工业产品曲面时就不会出现基础的连续性问题，也能养成从工艺、使用角度倒推建模思路的习惯，而不是只盯着视觉效果做无意义的曲面造型。
