剪式千斤顶运动学仿真结构设计方案

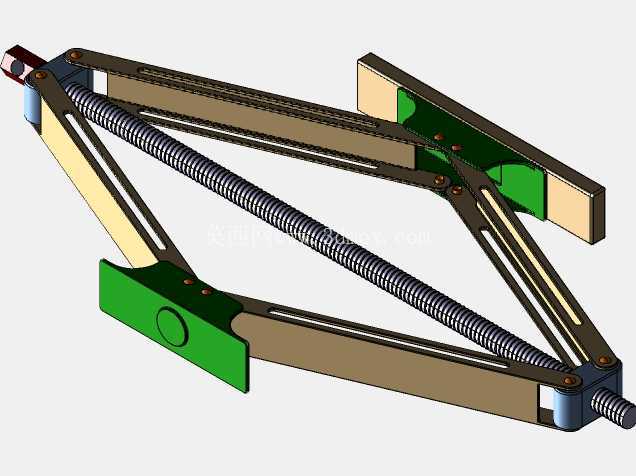

　　在汽车维保、小型设备顶升、仓储重物移位这类需要小行程重载举升的场景里，剪式千斤顶是应用频次极高的手动举升工装，和液压类顶升设备相比，它的结构更紧凑，收纳后厚度薄，能塞进车辆底盘下方的狭小间隙，不需要额外储油腔，不存在长期存放后油封渗漏、泄压的隐患，对户外应急、随车配套的适配性更强。这次做的运动学仿真模型，核心是还原剪臂铰接结构在整个举升行程里的运动规律，从最低位到最高举升位置，剪臂的夹角变化会直接影响输入扭矩和输出顶升力的比值，很多现场使用时出现的“低位摇不动、高位顶不稳”的问题，本质都是剪臂角度设计时没有匹配好力臂变化区间。

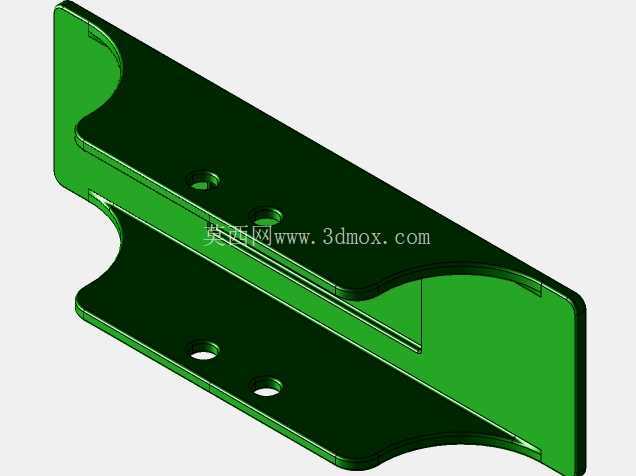

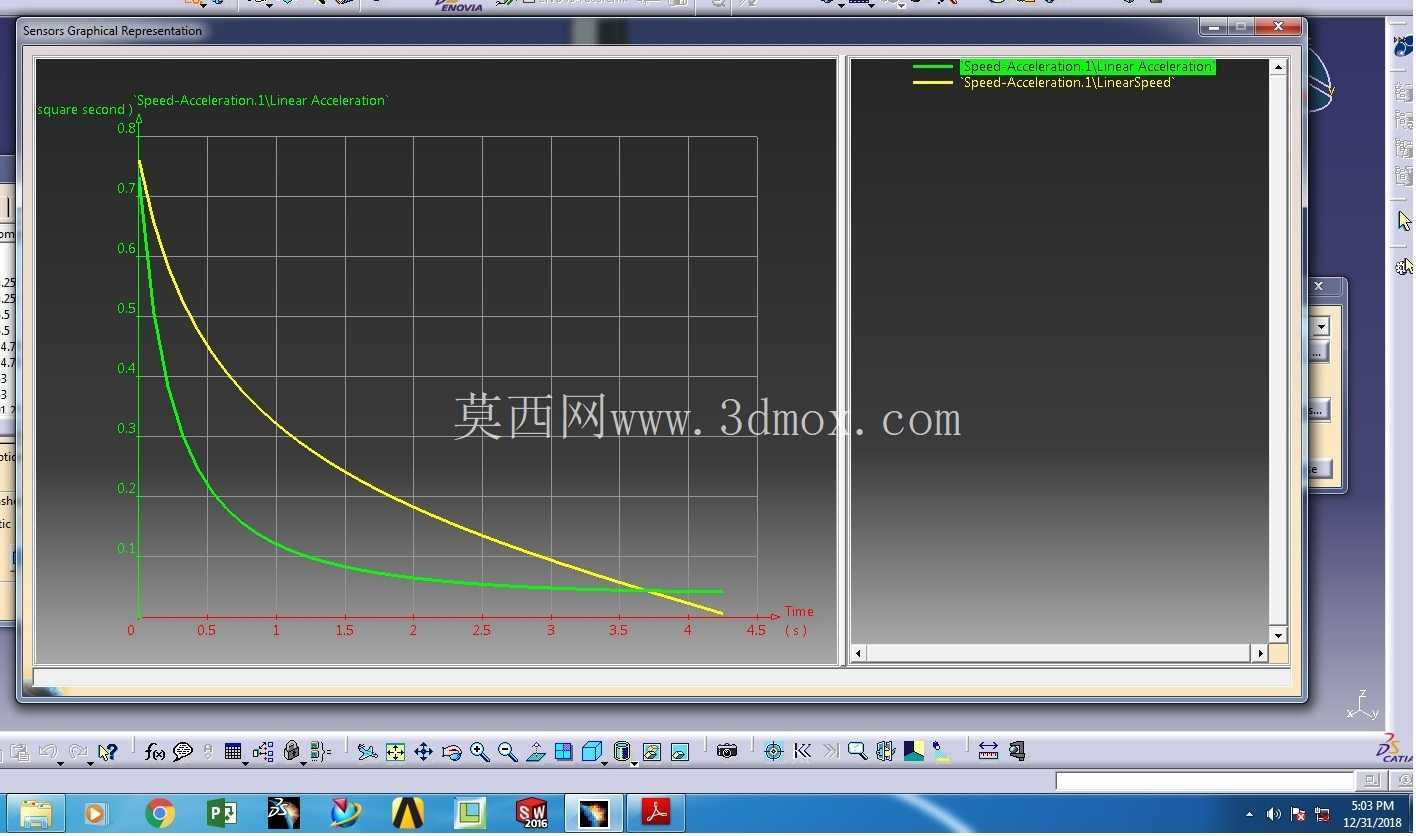

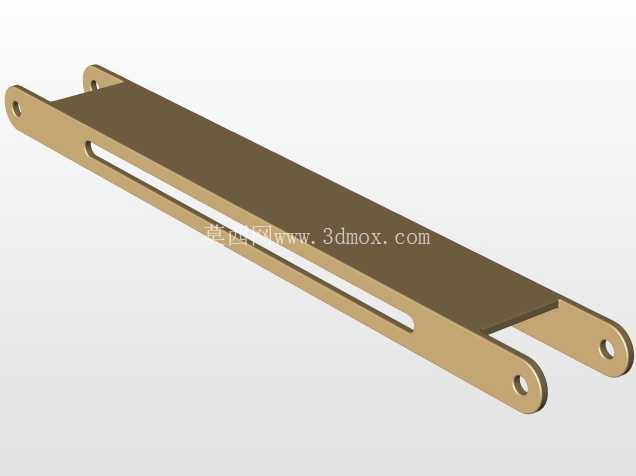

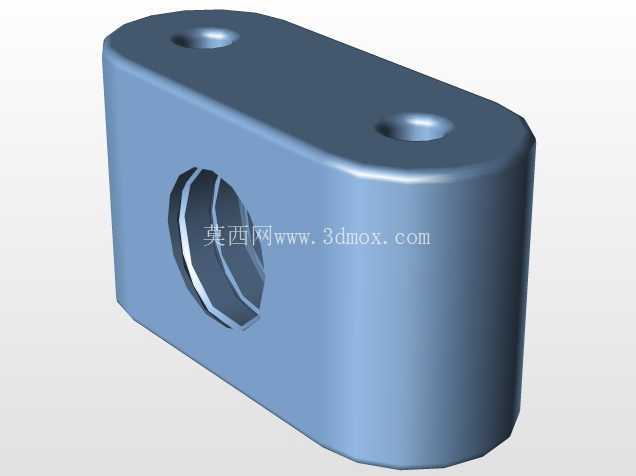

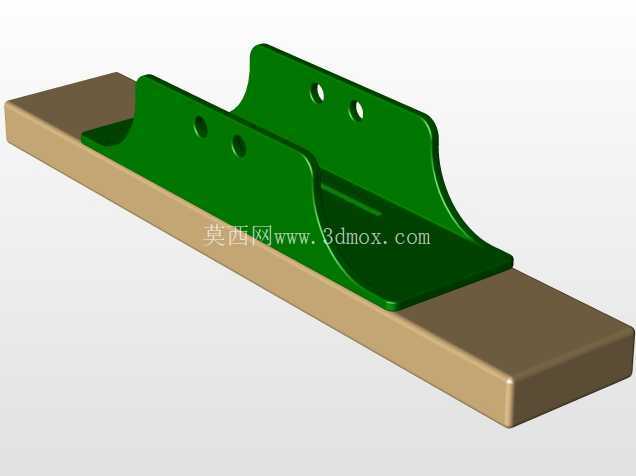

　　建模时先把上下支撑座的铰接点位置定死，下支撑座的固定铰支和滑动铰支的中心距，要匹配常见家用车底盘的支撑点跨度，避免举升时支撑脚跨距过小导致侧翻，滑动铰支的导槽长度直接决定最大举升行程，导槽两端要做硬限位，防止剪臂过死点出现结构失稳。剪臂的截面选型不能只看静态承重，运动过程中两个铰接点之间的杆体不仅受轴向压应力，在举升初始阶段，剪臂接近水平状态，杆体承受的弯曲应力会达到峰值，这也是很多剪式千斤顶在低位重载时剪臂弯折的核心原因，仿真里特意把这个阶段的加速度、速度变化曲线做了输出，能直观看到初始举升瞬间的力值突变，对应调整丝杆的导程，就能让手动摇臂的输入力全程保持在普通人可操作的范围内，不会出现初始阶段摇臂力过大无法操作的情况。上下支撑面的防滑齿结构不能忽略，支撑面和被顶升物体接触时，水平方向的摩擦力要能抵消剪臂开合带来的水平分力，尤其是举升到高位时，剪臂夹角变大，水平分力占比提升，如果防滑结构的摩擦力不足，很容易出现支撑面滑移引发安全事故。丝杆传动副的位置选在两层剪臂的中间铰接点处，相比布置在底部滑动端的结构，这种布置方式能让丝杆的受力更均匀，不会因为滑动端的卡滞导致丝杆受弯，同时丝杆的防护套安装边界要留足，避免户外使用时泥沙进入螺纹副造成卡涩。

　　整个结构的安装边界要考虑收纳状态的尺寸，收纳后整体高度控制在100mm以内，长度不超过400mm，能适配绝大多数家用轿车的随车工具存放槽，举升行程覆盖120mm到350mm的区间，满足普通家用车换胎时的轮胎离地高度需求。运动仿真过程里还验证了铰接点的间隙对运动平稳性的影响，铰接轴和轴套的配合间隙如果过大，举升过程中会出现明显的顿挫，尤其是带载下降阶段，间隙带来的冲击会直接传导到摇臂上，容易引发操作脱手的风险，所以铰接点的配合公差要选过渡配合，既保证转动灵活，又不会有过大的旷量。

　　从实际维保场景的使用反馈来看，很多剪式千斤顶的损坏都出现在最大行程位置，因为用户操作时会持续摇动摇臂直到结构锁死，这时候剪臂如果没有做机械硬限位，全部载荷会作用在丝杆和铰接轴上，很容易造成丝杆弯曲或者铰接点断裂，所以在滑动铰支的导槽末端设置限位挡块，当达到最大举升高度时，滑动端先接触挡块承载，避免传动副受过载冲击力。另外，支撑座的底部要做加宽的防滑脚垫，接触地面的面积不能过小，不然在松软的非铺装路面使用时，会出现底座下陷的问题，脚垫的材质选用耐油橡胶，既能增加摩擦力，也能避免在车库环氧地坪上留下划痕。整个运动学仿真把整个行程里的速度、加速度、受力变化都做了参数化输出，调整剪臂长度、铰接点位置、丝杆导程这些参数时，能直接看到对应的力值和行程变化，不用反复做物理样机测试，能大幅缩短这类小型举升工装的开发周期，也能提前规避结构设计里的应力集中、力值突变这类常见问题，让最终的成品在操作手感、承载能力、安全冗余上都能匹配实际使用需求。
