螺旋顶升承重作业工具结构设计

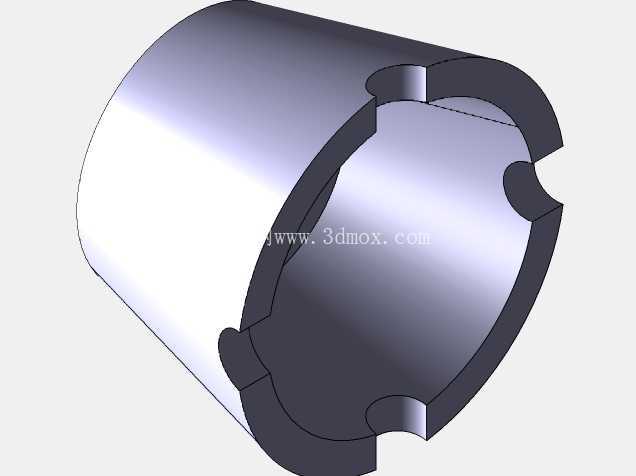

　　在设备检修、重型构件安装、工装调平这类需要小行程精准承重顶升的场景里，螺旋类顶升工具的应用占比一直不低，和液压类顶升设备相比，它不存在密封件老化泄漏、长期承重保压沉降的问题，纯机械啮合的传动形式能在无动力源的现场完成作业，对野外、狭小空间的施工场景适配性更强。这款螺旋顶升结构的设计，核心围绕螺纹副的承载效率与操作便捷性展开，整体采用锥段式主体结构，没有多余的外置突出部件，能适配设备底座下方间隙有限的安装空间，避免作业时与周边构件发生干涉。从结构布局来看，顶升端采用带卡槽的顶头设计，接触被支撑构件时能通过卡槽嵌入构件底部的定位凸台，防止顶升过程中出现侧滑偏移，相比平端面顶头，接触摩擦力提升的同时，也能适配带定位槽的设备底座安装需求。

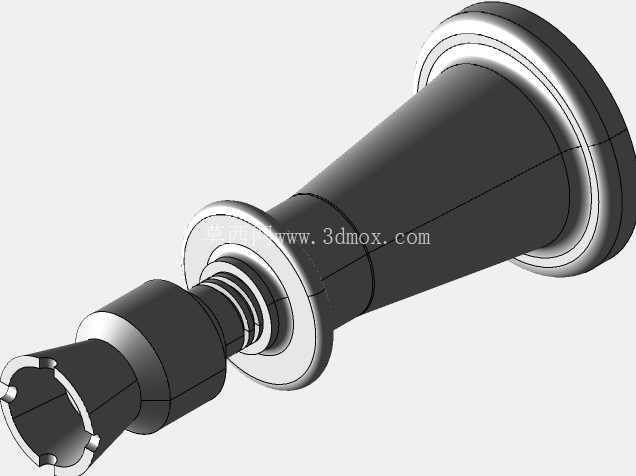

　　主体锥段从顶头端向底座端逐步扩大直径，这种变径结构一方面能让顶升时的压应力沿锥面均匀分散到底座支撑面，避免局部应力集中导致的结构变形，另一方面锥段外壁没有突出的操作手柄，作业时可以通过配套的棘轮扳手从侧方插入驱动端，不需要在工具周围预留整周的操作空间，在设备密集的车间检修场景里，能大幅降低对作业空间的要求。传动部分采用梯形螺纹副设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载时的接触应力分布更均匀，长期承重不会出现牙型剪切变形，同时螺纹副的导程经过匹配设计，单手操作驱动端时就能平稳完成顶升动作，不需要施加过大的操作力矩，顶升过程的线速度控制在合理区间，避免快速顶升导致的构件偏移风险。

　　底座端采用大直径法兰式支撑面，接触地面或工装平台时，单位面积的压强大幅降低，即使在硬度稍低的车间地坪上作业，也不会出现底座下陷的问题，法兰端面做了平面度处理，与支撑面接触时能保持整体垂直度，避免顶升过程中出现偏载。设计过程中针对不同工况的受力做了仿真验证，螺纹副的啮合长度经过优化，在全行程伸出的状态下，依然能保证足够的啮合牙数，不会出现滑牙风险；顶头与螺杆的连接部位采用止推结构，顶升时的轴向力直接通过止推面传递到螺杆主体，不会对连接螺纹施加额外的轴向载荷。

　　整体结构没有采用复杂的分体拼接设计，主要受力部件均为整体式结构，减少了连接松动的风险，日常维护只需要定期在螺纹副表面涂抹润滑脂，就能保证操作的顺畅性，不需要复杂的密封件更换、液压油补充等维护流程。从安装边界来看，工具收缩状态下的整体长度能适配大多数设备底座的预留顶升间隙，不需要额外垫高底座就能完成作业，最大顶升行程覆盖常规设备检修、调平的行程需求，不需要多次垫高垫块就能完成单次顶升作业。在实际应用场景中，这类螺旋顶升工具既可以单独使用完成小吨位构件的顶升调平，也可以多台组合使用，完成大型设备的整体水平调整，纯机械结构的特性让它可以长期处于承重保压状态，作为设备安装时的临时支撑工装使用，不用担心长期承重出现沉降问题，相比液压类工具，对低温、高粉尘这类恶劣工况的适应性更强，不会因为低温导致液压油粘度上升、粉尘刮伤密封件而出现故障。
