带全零件结构的螺旋起重支撑装置

　　在设备检修、小型构件安装、工装调平这类需要小行程重载顶升的作业场景里，螺旋式顶升装置的应用占比一直不低，和液压类顶升设备比，它不存在密封件老化泄漏、长期承重自沉降的问题，只要螺纹副强度校核到位，就能在顶升到位后长时间保持支撑状态，不需要额外加装机械锁止结构，这也是很多机加工工位、设备安装现场优先选这类结构的核心原因。

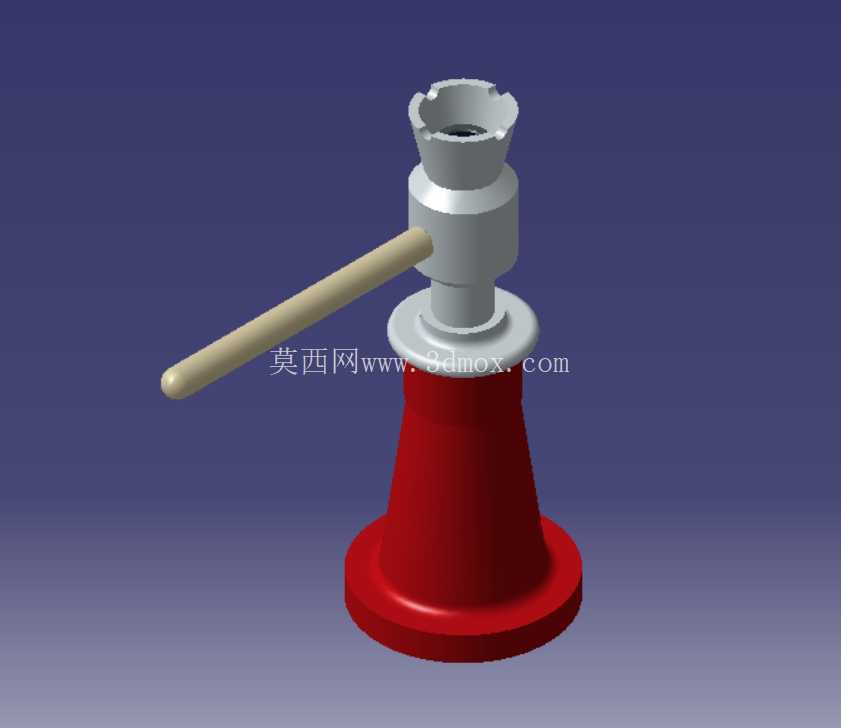

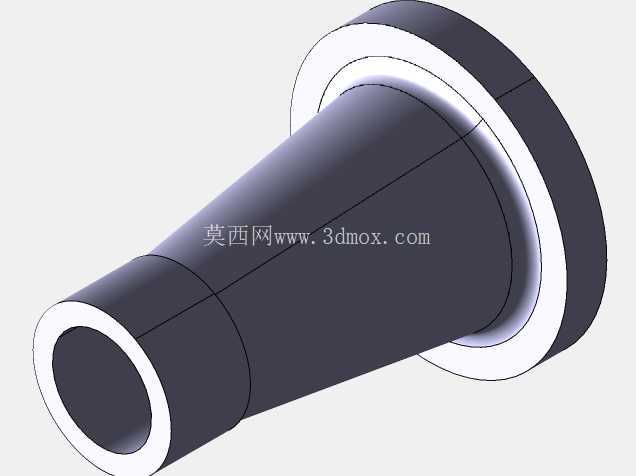

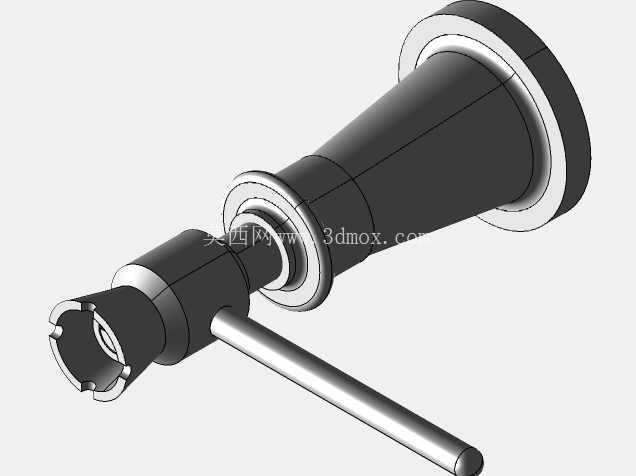

　　这套完整装配的螺旋顶升结构，核心传动副采用梯形螺纹设计，没有选用普通三角螺纹，核心考量是梯形螺纹的牙型角更小，传动效率比三角螺纹高30%左右，同时牙根强度更高，能承受更大的轴向载荷，螺纹副之间预留了合理的配合间隙，既保证转动摇杆的时候不会出现卡滞，也不会因为间隙过大导致顶升过程中出现径向晃动，避免顶偏带来的安全隐患。底座部分采用大直径锥形扩面结构，底部是平整的圆形支撑面，和地面或者工装基准面接触的时候，单位面积压强大幅降低，哪怕是在硬度不高的水泥地面、木质工装平台上使用，也不会出现底座下陷、倾斜的问题，锥形过渡段把顶部的轴向载荷均匀分散到底座整个支撑面，避免应力集中导致底座开裂。

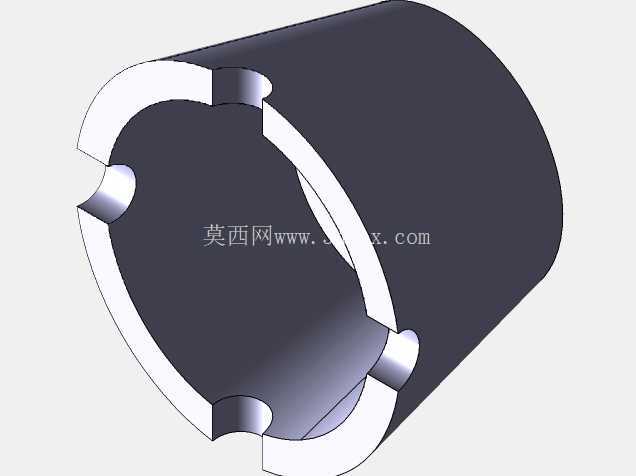

　　顶部的承托头做了带卡槽的内凹结构，不是平面设计，作业的时候可以卡住被顶升构件的底部凸缘、轴类零件的外圆，防止顶升过程中构件滑移，承托头和螺杆顶端采用活动连接，转动摇杆顶升的时候，承托头不会跟着螺杆一起转动，避免和被支撑件之间产生摩擦刮伤工件表面。摇杆部分采用长力臂圆杆设计，力臂长度经过匹配计算，普通人手施加正常握力就能驱动螺杆顶升数吨的载荷，不需要额外加接延长杆，摇杆插入螺杆上部的传动孔后，两端做了限位处理，操作的时候不会从孔里滑出，提升作业安全性。

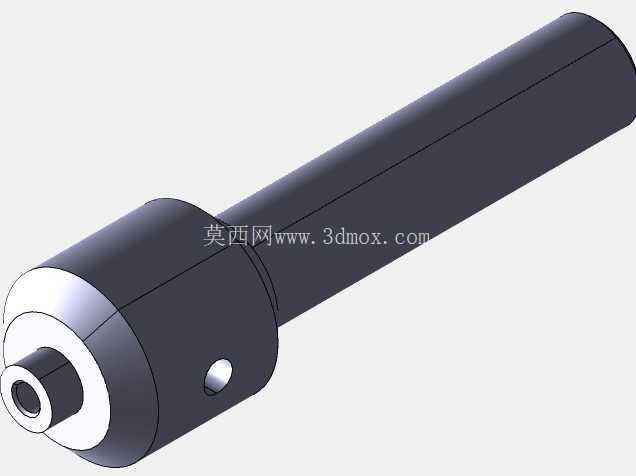

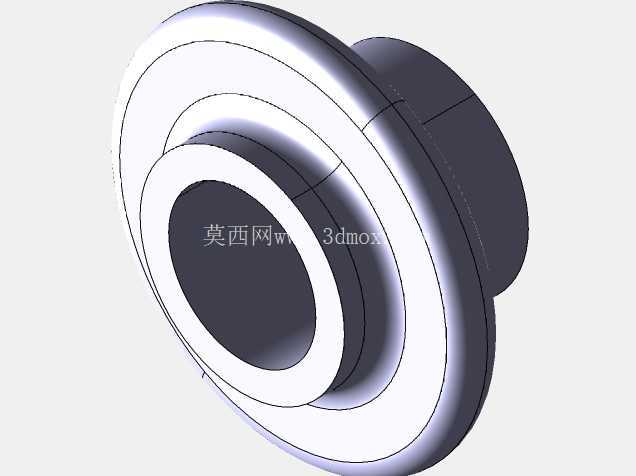

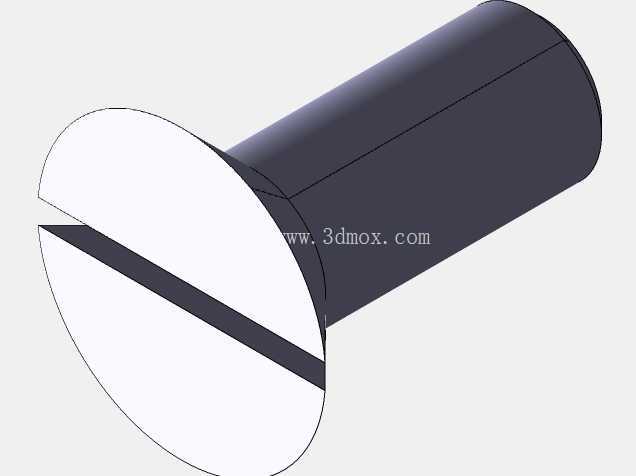

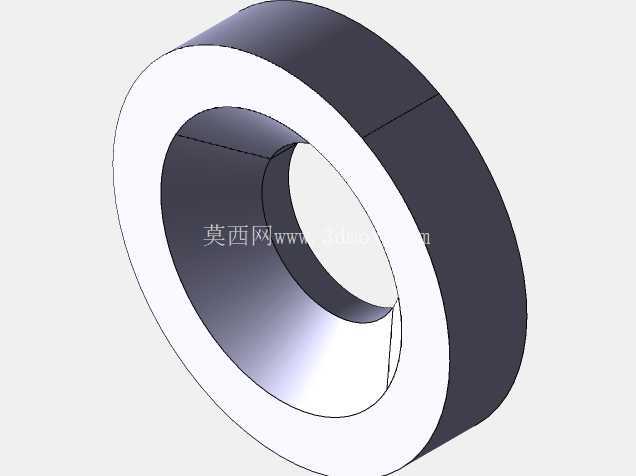

　　从设计逻辑上看，整套结构没有多余的复杂零件，全部采用常规机械加工工艺就能实现，底座用铸铁铸造成型后做端面车削加工，保证支撑面和螺杆安装孔的垂直度，螺杆采用45号钢调质处理后车削梯形螺纹，表面做发黑处理提升防锈能力，传动螺母镶嵌在底座的中心安装孔内，采用过盈配合加骑缝螺丝固定，长期使用磨损后可以单独更换螺母，不需要整体报废整套装置，维护成本很低。

　　安装边界方面，这套装置收拢状态下的整体高度适配大部分设备底部的预留顶升间隙，不需要额外垫高就能直接塞进设备底座下方，最大顶升行程覆盖日常检修、调平的常用需求，底座最大外径控制在合理范围，不会因为占地过大无法放入狭窄的设备间隙，摇杆转动的时候，周边预留的操作空间只需要满足杆长旋转范围即可，不需要过大的操作空间，适合空间受限的车间工位、户外检修场景使用。

　　实际使用过程中，这套结构的自锁特性是核心安全保障，梯形螺纹的导程角小于当量摩擦角，哪怕顶升过程中撤去摇杆上的作用力，螺杆也不会在载荷作用下反向回转下落，不需要额外加装锁销、抱箍之类的锁止机构，结构可靠性大幅提升，日常维护只需要定期在螺纹副表面涂抹润滑脂，减少螺纹磨损，就能保证长期顺畅使用，不存在液压系统需要定期换油、更换密封件的繁琐维护流程，对使用场景的适配性更强，不管是常年在车间固定工位使用，还是随检修工具车外出流动作业，都能保持稳定的性能表现。
