机械顶升用螺旋式承重支撑装置结构设计

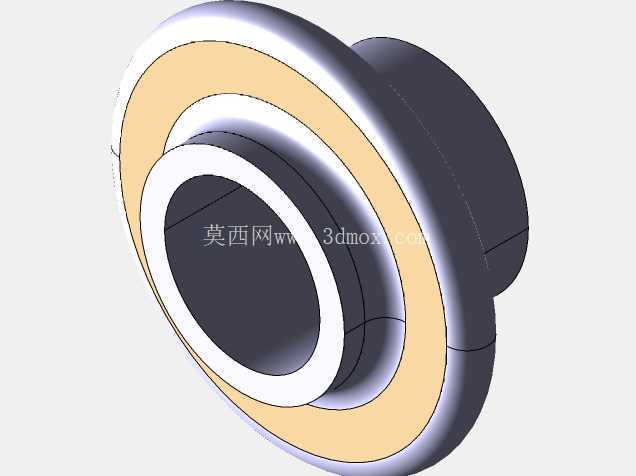

　　在设备检修、重型构件临时支撑、小型机电设备安装对位这类现场作业场景里，螺旋式顶升支撑装置的应用占比一直不低，和液压类顶升设备不同，纯机械螺旋结构不存在密封件老化泄漏、长期承重泄压回落的问题，在需要长时间保持固定支撑高度的工况下，可靠性表现更突出。这套螺旋顶升装置的整体结构采用同轴分层设计，底部为大直径锥形支撑底座，底座下边缘做了加厚翻边处理，接触支撑面时的压强被有效分散，即便放置在硬度稍低的地面或者工装平台上，也不会因为局部应力集中出现压痕或者侧滑偏移。

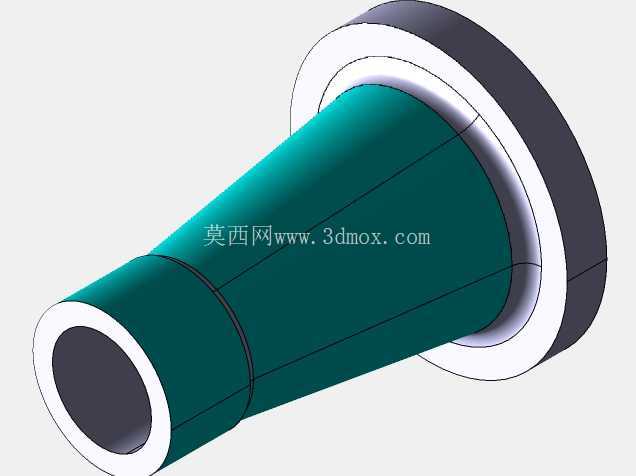

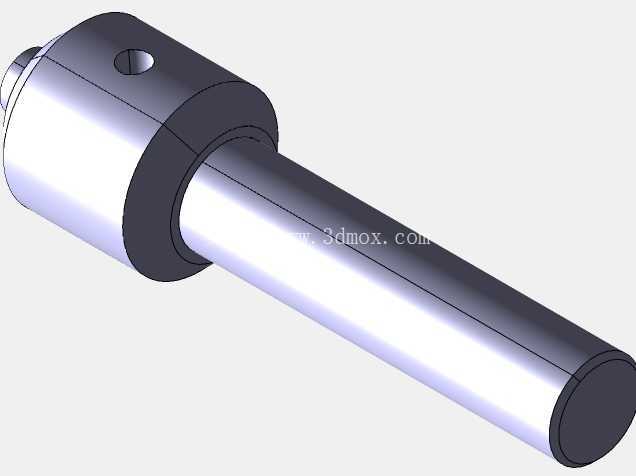

　　底座向上延伸的锥形筒体是整个装置的主体承载外壳，内部加工有梯形传动内螺纹，和中心的顶升螺杆配合，梯形螺纹的牙型角选择30度，兼顾传动效率和自锁性能，不需要额外加装锁止机构，只要停止转动驱动部件，螺杆就可以在任意行程位置保持锁止，不会因为承重负载出现自行回落的问题。筒体上部设置了一圈向外延伸的环形凸缘，这个结构一方面作为旋转驱动的受力限位，现场作业时可以用撬棍插入凸缘上预留的驱动孔来转动筒体，带动螺杆实现升降，另一方面凸缘也可以作为行程上限位，避免顶升螺杆过度旋出导致螺纹啮合长度不足，引发承重失效的风险。

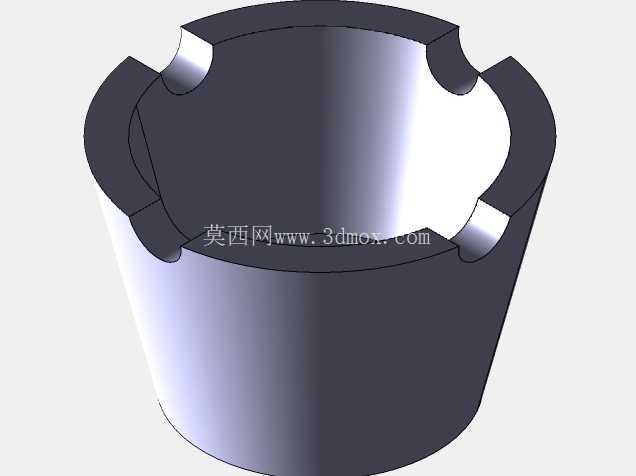

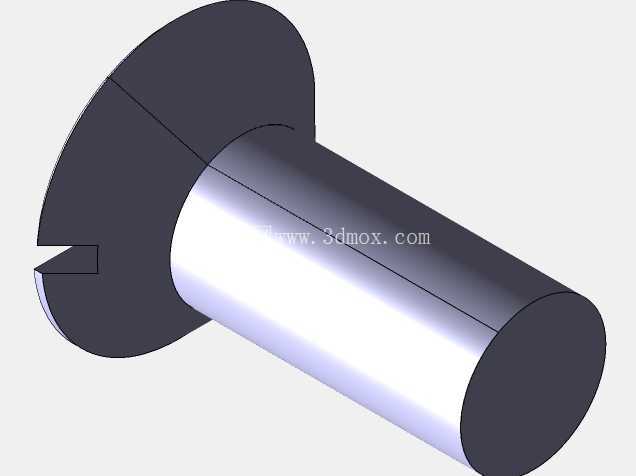

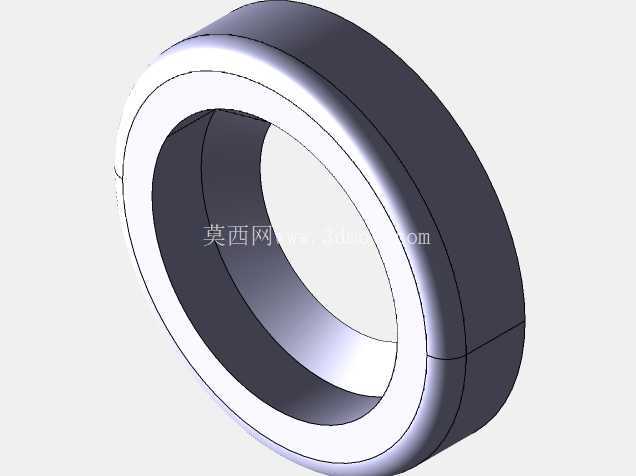

　　螺杆顶部的支撑头采用碗形内凹结构，边缘做了四个对称的卡位缺口，适配不同形状的被支撑构件底部，不管是圆形管件、方形设备机脚还是钢结构的翼缘板，都可以卡在支撑头内，避免顶升过程中出现接触面滑移。支撑头和螺杆之间采用小直径的止推轴承连接，转动筒体驱动升降的时候，顶部支撑头不会跟着螺杆一起转动，不会和被支撑构件之间产生摩擦剐蹭，也不会因为接触面的相对转动带偏构件的对位位置。从安装边界来看，这套装置完全收缩状态下的整体高度适配低矮空间的作业需求，最大顶升行程覆盖常规设备检修的顶升高度范围，底座最大直径满足10吨级以内承重的稳定性要求，不需要额外做地脚固定，直接放置在平整支撑面上就可以投入使用。

　　设计过程中特意规避了薄壁结构的应用，所有承载部位的壁厚都按照额定承重的1.5倍安全系数做校核，螺纹啮合长度在最大顶升高度时仍然保留不小于8倍螺距的啮合量，避免螺纹牙受力过载断裂。和常见的齿条式顶升工具相比，螺旋结构的微调精度更高，转动筒体一圈的顶升量刚好对应一个螺距，在设备安装对位需要毫米级调整高度的场景下，可以通过小角度转动筒体实现精准的高度微调，不需要额外加塞垫片调整。在车间工装夹具的辅助支撑场景里，这类螺旋顶升装置还可以作为工装的可调支撑脚使用，调整工装平台的水平度，相比固定高度的垫铁，调整效率更高，支撑稳定性也更好。整个装置的所有部件都采用金属材质加工，没有易损的非金属密封件，日常维护只需要定期在螺纹配合面涂抹润滑脂，就可以保证长期顺畅传动，适合在车间、工地、仓储等多种复杂环境下使用，哪怕是有少量粉尘、油污的作业环境，也不会轻易出现传动卡滞的问题。
