机械化板材焊接工装夹具工作台结构

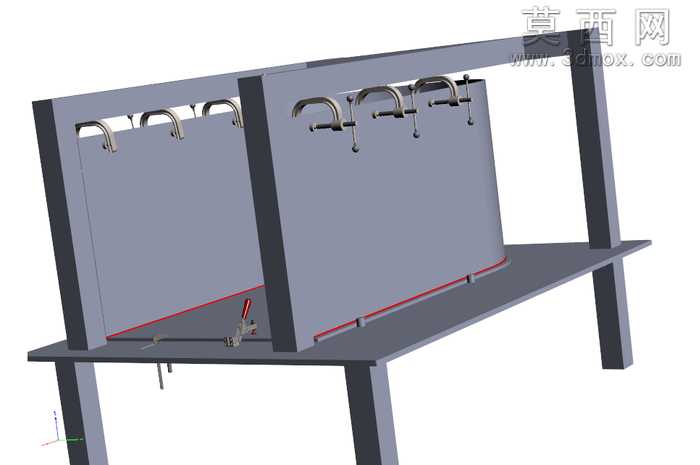

该三维模型为面向平板类工件焊接作业设计的机械化焊接工装工作台，整体采用框架式台架结构完成建模，建模过程严格遵循机械工装的实际装配逻辑，对各功能部件的配合关系做了精准还原。模型主体以方管型材搭建底部支撑框架与上部定位立架，底部工作台面采用平整板材建模，模拟实际工装的耐磨工作台面，为待焊接工件提供稳定的水平放置基准；上部设置两组平行立式定位板，定位板沿工作台长度方向垂直布置，板件边缘做了倒角处理还原实际加工工艺，定位板上沿等距布置多组垂直式快速夹钳，夹钳模型完整还原了压臂、手柄、锁紧机构的细节结构，可实现对待焊接板材侧边的快速压紧固定，避免焊接过程中工件移位。工作台面靠近定位立板的位置设置了红色密封胶条结构，模拟实际工装的焊缝背面防护或通气衬垫结构，台面上还布置了卧式快速夹钳与定位挡块，可对工件的端部位置进行限位锁紧，配合上部夹钳实现工件的多自由度固定。材质渲染方面，框架与台板采用哑光深灰金属材质模拟钢材焊接机架的质感，快速夹钳采用亮面金属材质区分功能部件，红色胶条采用橡胶材质渲染，手柄部分采用红色工程塑料材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度。设计思路上，该工装针对长条形平板类工件的对接焊接场景开发，通过多组夹钳的均匀布置保证工件压紧力均匀，减少焊接变形，立式定位结构可保证两块待焊板材的对齐精度，框架式结构兼顾结构刚性与轻量化，底部四条支撑腿保证工作台放置稳定性，整体结构简单实用，符合焊接工装快装快卸、定位精准的设计要求，可直接用于焊接工位的工装方案展示、结构优化参考，也可用于焊接作业仿真的场景搭建。
