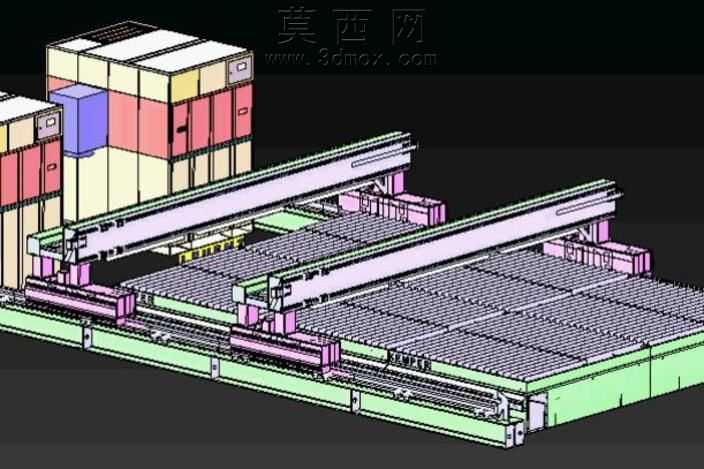

双龙门数控等离子切割设备三维结构设计

本作品为双龙门架构数控等离子切割设备的三维建模成果，建模过程中严格遵循工业等离子切割设备的实际设计规范，对设备各组成部分进行了1:1比例的精细化还原。整体建模从设备的底部承载机架开始搭建，首先完成了格栅式切割工作台的结构绘制，工作台采用栅格条排布设计，既能够稳定承托待加工金属板材，又可预留切割熔渣的下落空间，避免切割过程中废渣堆积影响加工精度，栅格条的间距、支撑梁的排布都经过结构合理性校验，确保承载能力满足大尺寸板材加工需求。在龙门移动机构的建模中，分别完成了两组独立龙门横梁的结构设计，横梁采用轻量化高强度的型材拼接结构，搭配纵向移动导轨与传动组件，可实现沿设备长度方向的精准位移，每个龙门架上搭载的等离子切割头安装座，都预留了横向移动、升降调节的装配空间，能够适配不同厚度、不同幅面金属板材的切割加工需求。设备侧部的电气控制柜、气路组件也进行了完整建模，柜体采用分仓式结构设计，分别排布电气控制元件、等离子电源模块、气路调节组件，各部件之间的装配间隙、走线空间都按照实际工业设备的布线要求预留，确保结构符合真实生产场景的装配逻辑。建模过程中对各运动部件的配合关系进行了校验，确认龙门纵向移动、切割头横向移动、割炬升降的运动路径无干涉，导轨安装面的平整度、传动组件的安装位都符合机械装配的公差要求。材质渲染阶段，对设备不同部件赋予了对应材质属性：机架与龙门结构采用金属钢材材质，调整表面粗糙度呈现工业设备的金属质感，格栅工作台采用耐磨钢材材质表现其长期使用的耐磨属性，电气控制柜外壳采用钣金喷涂材质，呈现哑光工业漆面效果，气路管线采用橡胶与金属接头的组合材质，区分不同部件的视觉特征。整体设计围绕大尺寸板材高效切割的需求展开，双龙门架构可支持两组切割头同时作业，大幅提升板材切割的加工效率，各部分结构的设计都兼顾了刚性、运动精度与维护便利性，完整还原了工业级数控等离子切割机的结构特征与功能逻辑。
