TIG/MIG管类相贯焊接路径模拟设计

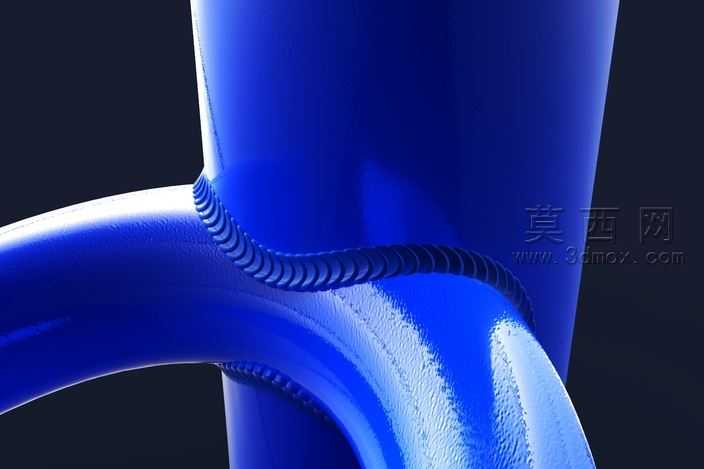

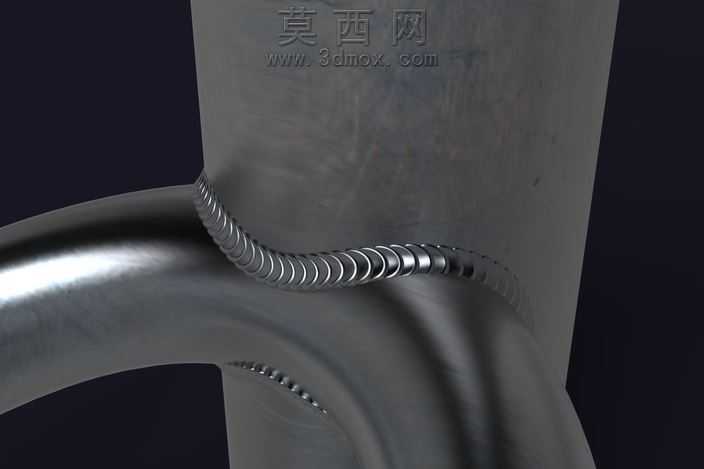

本作品针对圆管相贯结构的TIG/MIG焊接作业场景开展三维建模设计，核心目标是还原真实焊接过程中的焊道路径形态与焊缝成型效果，为焊接工艺验证、焊接路径编程教学提供可视化的三维参考载体。建模阶段首先完成两根不同管径金属圆管的相贯结构搭建，精准提取空间相贯线作为焊接路径的基准轨迹，充分考虑圆管相交时的空间曲率变化特征，确保路径轨迹完全贴合管材的拼接缝隙，不存在轨迹偏移、脱离接缝的问题。在焊缝建模环节，参考真实TIG/MIG焊接的熔敷成型规律，沿预设的焊接路径逐段构建连续的鱼鳞状焊道结构，每一段焊波的起伏高度、搭接间距、宽度变化都匹配实际焊接的工艺参数特征，还原出手工或自动焊接作业后焊缝的自然成型质感，没有出现焊道形态生硬、比例失调的问题。材质与渲染阶段，为金属管材赋予哑光冷轧钢材质，调整表面粗糙度参数还原金属管材的细微磨砂质感，为焊缝区域设置略高于母材的金属反光度，匹配焊道熔敷后冷却成型的表面金属光泽，通过光影角度调整突出焊缝的连续起伏纹理，清晰展现焊接路径沿相贯线的空间走向，让观看者可以直观识别焊枪的行走轨迹与姿态变化逻辑。设计过程中重点验证了相贯线位置焊接路径的连续性，针对圆管相交处曲率变化较大的区域，调整路径节点的分布密度，确保焊道在转角位置平滑过渡，不会出现焊缝断连、堆焊过量的问题，完整呈现了管类构件相贯焊接的路径规划逻辑与焊缝成型效果，可用于焊接操作培训、自动焊接设备的路径编程参考，帮助相关人员快速理解空间曲线焊缝的轨迹特点。
