L型带双孔座弯板支撑连接结构件

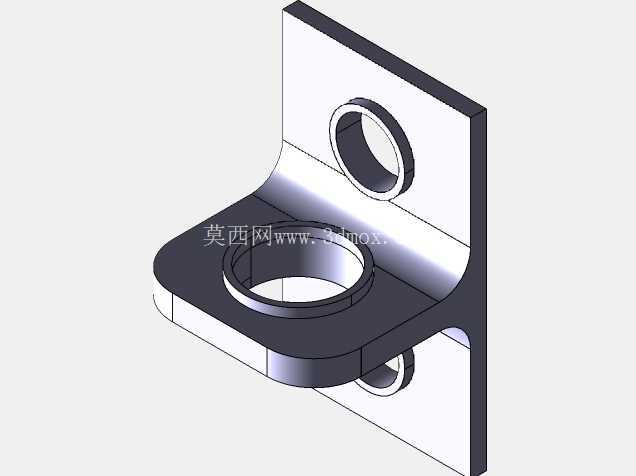

　　这类L型弯板支撑连接件，在中小型机电设备的内部走线、油路排布、小型功能模块固定场景中应用十分广泛，常见于工业控制柜内部辅件安装、小型液压站阀块辅助支撑、自动化生产线旁置检测元件的安装固定工位，区别于标准角码的通用适配性，该结构针对带同轴管路或轴类穿接需求的安装场景做了专属结构优化，能在狭小安装空间内同时完成垂直面固定与水平向承载的双重需求。从实际使用功能来看，该结构件垂直安装板上开设的上下两个同轴通孔，主要用于穿装固定杆、通油管路或者走线护套管，避免管线在设备运行过程中因振动产生移位磨损，水平承载板上的大直径凸台通孔，可直接承插对应外径的轴套、管路接头或者小型轴承座，凸台的翻边结构能有效提升孔位周边的结构强度，避免长期受径向载荷时出现孔位变形、连接松动的问题。

　　设计阶段首先要明确安装边界，垂直安装板的背面为完全贴合基准面，加工时需要保证平面度公差不超过0.05mm，确保和设备安装基面完全贴合，不会因贴合间隙导致安装后出现应力集中；水平承载板和垂直安装板的折弯过渡区域采用大圆角过渡，一方面是减少折弯加工时的应力开裂风险，另一方面能降低直角位置的应力集中系数，在承受偏载时不会出现焊缝断裂或者板材折弯处开裂的问题。尺寸设计上，垂直安装板的孔位间距需要匹配常用设备安装基面的预留孔距，上下两个小孔的孔径适配市面通用的M6-M8规格固定螺栓或者对应通径的护套管，水平板上的大孔凸台高度要满足所安装接头或者轴套的轴向定位需求，凸台内径公差按照H7级精度设计，能和标准轴套形成间隙配合，满足手动装配的便捷性要求，同时不会出现装配后径向窜动过大的问题。

　　安装时仅需要通过垂直板上的两个孔位完成基面固定，不需要额外加工水平方向的安装孔，能大幅减少现场安装的钻孔工作量，尤其适合在已投产设备的后期改造工位使用，不需要对原有设备基面做大面积加工，仅需要两个固定点位就能完成整个支撑件的安装固定。结构本身采用等厚板材加工成型，折弯后整体刚性满足5kg以内的静态承载需求，在设备正常运行的振动工况下，不会出现共振变形问题，水平板的承载面和垂直安装面的垂直度公差控制在0.03mm以内，保证安装在水平板上的功能元件和基面保持垂直，不会出现安装偏斜导致的管路对接错位、轴类零件卡滞等问题。

　　在实际建模过程中，需要重点关注折弯处的内R角和板材厚度的匹配关系，避免出现加工时无法折弯成型的问题，凸台和板材的连接位置要做圆角过渡处理，减少3D打印或者钣金加工时的支撑残留，同时提升结构的抗疲劳强度，孔位边缘的倒角处理要满足装配导向需求，方便螺栓或者管路快速穿入，不会出现孔口毛刺划伤零件表面或者密封件的问题。
