斯特林原理功能模拟运动演示装置

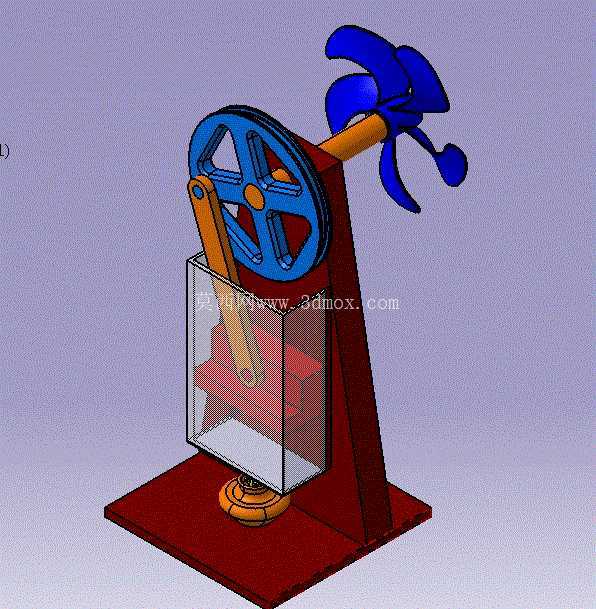

　　这套模拟装置的核心价值，在于把斯特林循环的抽象热功转换逻辑，转化为可直观观测的实体运动链路，面向高校热工原理教学、科普展项开发、小型动力机构研发验证场景搭建，能让观察者直接捕捉到热交换、活塞位移、曲柄传动、动力输出全流程的动作对应关系，避免纯公式推导带来的认知断层。从结构设计逻辑来看，装置没有照搬工业级斯特林发动机的密封承压壳体，而是采用透明可视化的缸体结构，将置换活塞、动力活塞的往复运动路径完全暴露在观测视野内，配合侧面的大尺寸带轮传动副，把活塞的低速直线往复转化为带轮的高速旋转运动，末端直接连接风扇负载，能直观展示动力输出的实际做功效果，不需要额外加装传感器就能通过风扇转速、带轮转动流畅度，直接判断机构的传动匹配度是否合理。

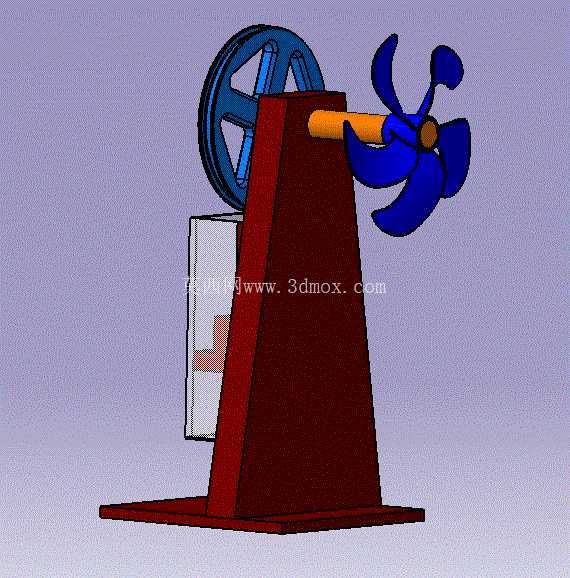

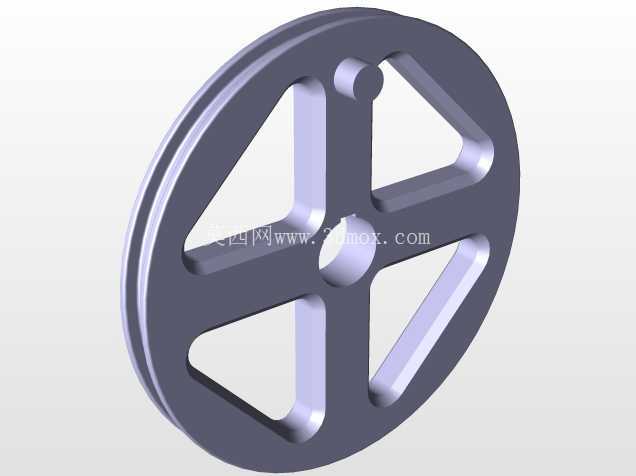

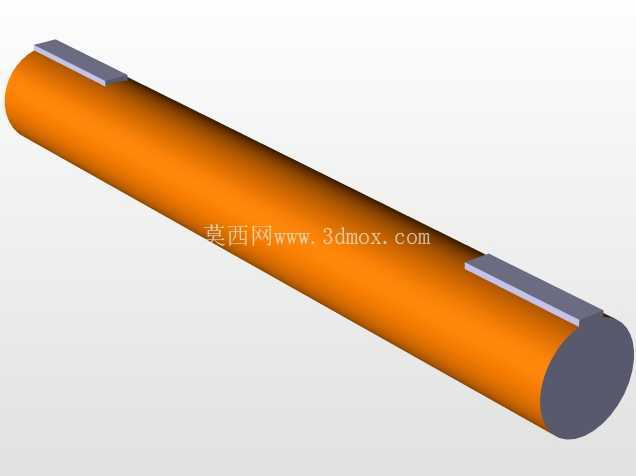

　　设计过程中特意调整了各部件的安装边界，整体立式支撑结构采用厚重的红色立式基座，底部预留足够的配重安装空间，避免高速运转时出现整机倾覆问题，基座上的缸体安装位做了同轴度定位凸台，保证透明缸体与活塞运动方向的垂直度误差控制在合理范围内，减少活塞运动的卡滞风险。带轮与曲柄的连接轴采用悬臂支撑结构，特意缩短了轴的伸出长度，降低运转过程中的轴端跳动，带轮的轮槽尺寸匹配圆形传动带的截面规格，传动过程中不会出现打滑跳齿问题，保证动力传递的连贯性。

　　从实际使用场景出发，这套装置不需要适配复杂的外部热源管路，底部预留的加热位可以直接适配小型酒精灯等常规教学热源，加热区域与支撑基座之间做了隔热间隙，避免高温传导到基座部分影响操作安全，同时各运动副的连接位置都采用快拆式销轴结构，方便教学场景下拆解展示内部配合关系，不需要专用工具就能完成拆装，适配课堂演示的快节奏操作需求。传动链路的参数匹配上，特意调整了曲柄的偏心距，平衡活塞行程与输出扭矩的关系，既保证活塞有足够的位移量完成热交换循环，又能让输出端的风扇获得足够的转速实现可视化的做功效果，避免出现行程过大导致运转阻力过高、或者行程过小热交换不足无法持续运转的问题。

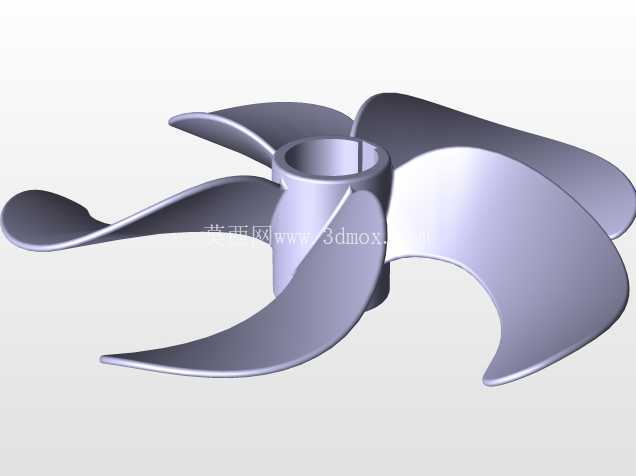

　　装置的外形尺寸控制在桌面级设备的范畴内，整体高度不会遮挡后排观察者的视线，横向宽度预留了足够的操作空间，侧面的手动操作位可以在无热源状态下手动拨动带轮，演示各部件的运动配合关系，不需要加热就能完成机构传动逻辑的展示，适配不同场景下的演示需求。结构细节上，透明缸体与上下端盖的连接位置做了密封槽设计，保证循环腔室的气密性满足运转要求，同时端盖与缸体的连接采用可拆式紧固件，方便调整内部活塞的配合间隙，也能直观展示斯特林循环的密闭腔室结构特点。风扇负载直接安装在带轮的同轴延伸端，没有额外增加传动副，减少了动力损耗，让热功转换的输出效果更直观，风扇叶片采用大曲率的造型，较低转速下就能产生明显的气流，进一步强化做功效果的可视化表现。整套装置的设计没有追求工业级斯特林发动机的功率输出指标，而是把观测便利性、运动逻辑展示清晰度作为核心设计目标，所有结构的布局都围绕降低观测门槛、简化操作流程展开，不管是热工专业的课程演示，还是科普场馆的互动展项，都能让接触者快速建立斯特林循环从热输入到功输出的完整认知链路，理解外燃式热机的核心工作逻辑，也能为小型低温差斯特林装置的研发提供基础的运动结构参考，验证曲柄连杆机构、活塞配合、传动匹配的基础设计合理性。
