电源变压器用轴支撑固定支架结构

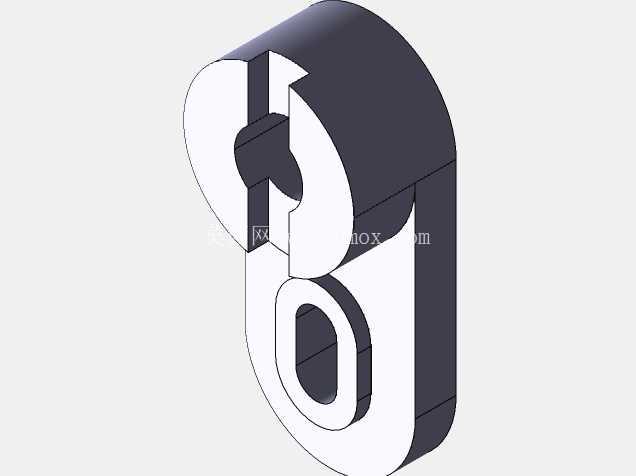

　　在中小功率电源变压器的整机装配环节，这类轴支架是承担绕组转轴定位、引线排布导向的核心承载构件，常应用于工频线性电源、小型控制变压器的内部结构组装场景，区别于常规的平板式安装支架，该类支架需要同时兼顾转轴的径向限位、轴向防窜以及与变压器铁芯夹件的快速对接，避免变压器在运输、长期运行过程中因振动出现转轴偏移、绕组磨损引线的问题。从结构设计逻辑来看，该支架采用一体化钣金折弯后机加工成型的思路，主体为立式长板结构，上部开设带侧向开口的C型卡槽，卡槽的圆弧内径与配套的绕组转轴外径采用H7/h6的间隙配合公差，侧向开口的宽度略小于转轴直径0.2-0.3mm，装配时可通过工装将转轴压入卡槽，既省去了轴向穿装的复杂工序，也能在压装后依靠材料的弹性形变实现转轴的初步卡紧，防止装配过程中转轴脱落。

　　下部开设的长圆形安装孔，是考虑到变压器铁芯叠装公差、夹件焊接位置偏差预留的安装调节余量，长圆孔的长度方向沿支架竖直方向设置，可实现上下3-5mm的安装位置微调，适配不同批次铁芯的尺寸累积误差，无需额外加工调整垫片即可完成装配对位。从安装边界来看，该支架的总厚度根据适配变压器功率不同通常在3-6mm区间，上部C型卡槽的中心到支架底部安装面的垂直距离，需要匹配绕组中心到铁芯夹件安装面的高度尺寸，设计时需预留0.5mm的安全间隙，避免支架与绕组外层绝缘纸发生摩擦破损；支架的侧向宽度控制在不超出铁芯夹件的侧边轮廓范围内，防止整机装配时与外壳内壁发生干涉。

　　在实际使用场景中，这类支架通常成对对称安装在变压器铁芯的两侧夹件上，两个支架的C型卡槽同轴度公差需要控制在0.1mm以内，否则会出现转轴卡滞、绕组转动阻力过大的问题，建模时需要重点关注卡槽圆弧面的同轴度、安装孔的位置度公差设定，同时要在卡槽开口的边缘设计R0.5的圆角，避免压装转轴时刮伤转轴表面的防锈镀层，也防止锋利边缘割伤装配工人的手部。不同于采用焊接方式固定的支架结构，该支架通过下部两个安装孔采用螺栓与铁芯夹件连接，后期维护时可单独拆卸更换，无需破坏铁芯夹件的原有结构，当绕组需要检修重绕时，只需松开一侧支架的固定螺栓即可将转轴连同绕组整体抽出，大幅降低后期维护的拆装难度。

　　结构强度方面，支架上部卡槽位置的受力最为集中，建模时需要对卡槽与主体板的衔接位置做圆弧过渡处理，避免应力集中导致支架受载后出现开裂，通常该位置的过渡圆角不小于2mm，同时根据承载的绕组重量选择对应的板材材质，常规100W以下变压器采用Q235冷轧钢板表面镀锌处理即可满足强度要求，更大功率的变压器则需要选用强度更高的45号钢做表面发黑处理，防止长期受力出现形变导致转轴偏移。在三维建模过程中，需要重点还原卡槽的开口尺寸、长圆孔的调节余量、各位置的过渡圆角细节，不能简化掉开口处的弹性卡接结构，否则生成的工程图会直接误导后续的钣金加工工序，导致加工出的零件无法实现压装卡紧的功能；同时要注意支架两个安装面的平面度公差设定，安装面的平面度需要控制在0.05mm以内，避免装配后支架出现歪斜，影响两侧卡槽的同轴度。
