带同轴双筒支座的机械连接结构练习件

　　日常做结构设计练手时，这类带同轴双筒的支座类零件是很典型的构型，很多工装夹具、小型传动机构的支撑段都会用到类似的结构逻辑。先看实际应用场景，这类零件常出现在轻载传动的支撑工位，比如小型输送线的惰轮安装座、手动工装的转轴支撑位，或是检测设备里的导杆固定座，不需要承受大冲击载荷，但对两个筒段的同轴度、安装基面的平面度有明确要求，不然穿入的轴杆会出现卡滞、转动阻力大的问题。

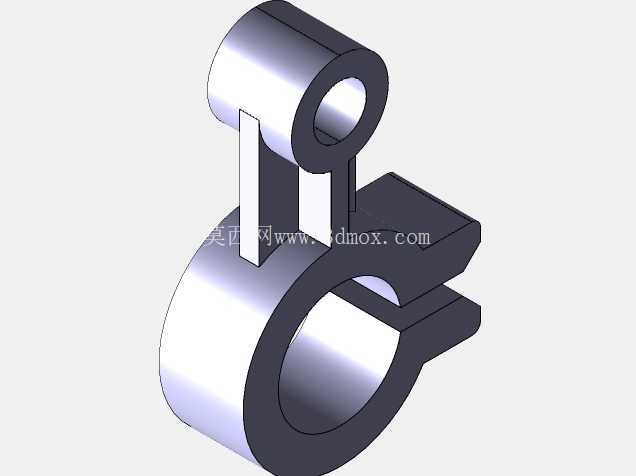

　　从功能特性来说，这个零件整合了两个安装功能：大直径筒段用来穿装较粗的主轴或者固定衬套，小直径筒段用来穿装定位销或者小直径导杆，下方的凸台结构是安装基面，用来把整个零件锁固在设备基板上，侧面伸出的连接臂把两个筒段连为整体，保证两个安装位的相对位置精度。设计的时候首先要确定两个筒的中心距，这个尺寸直接决定了适配的轴系中心距，不能随意改动，图里标注的中心距尺寸是后续装配的核心约束，一旦偏差超过0.1mm，配套的齿轮或者连杆就没法正常啮合传动。

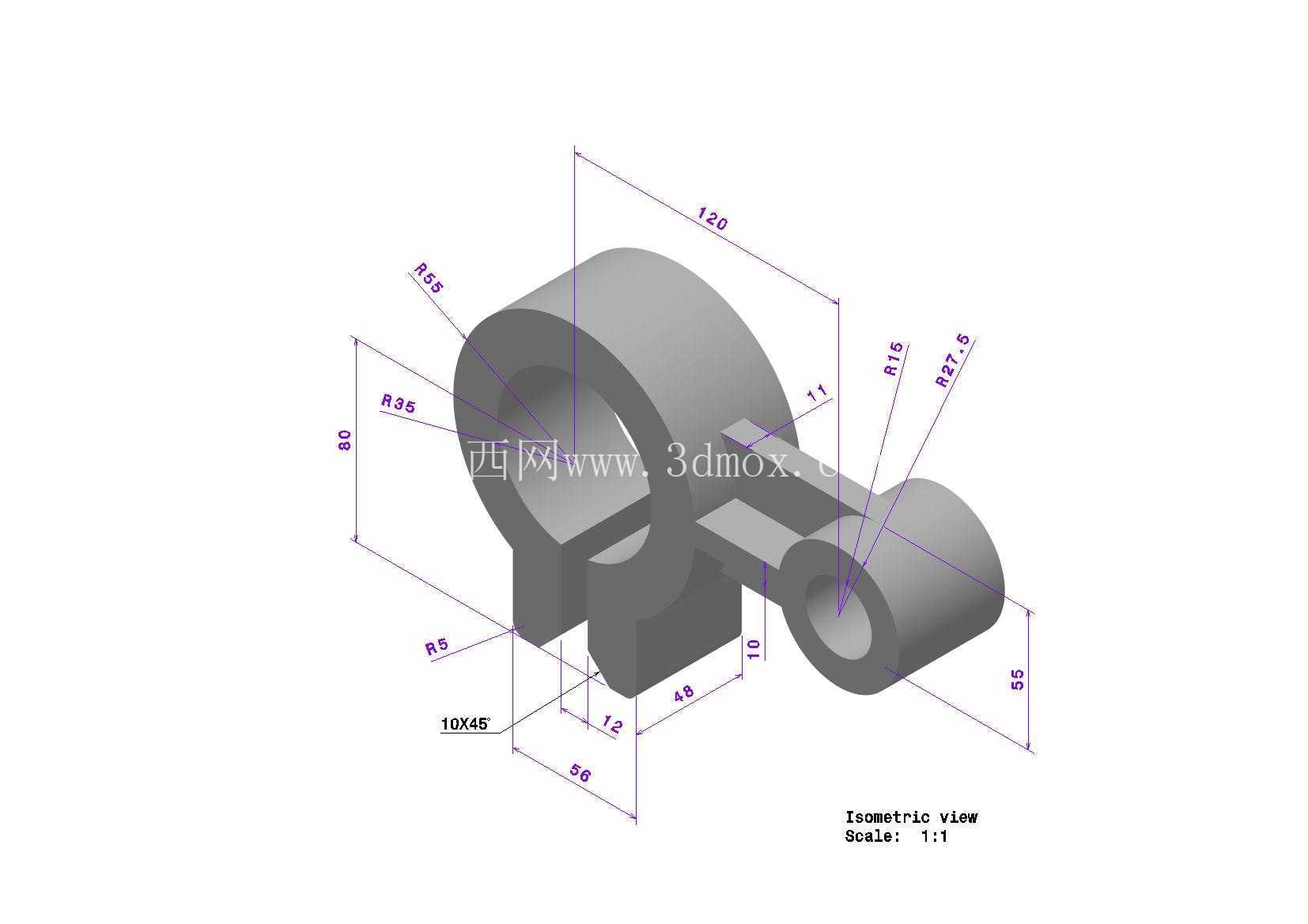

　　再看尺寸边界，整个零件的最大外轮廓长度在120mm左右，大筒的外圆半径55mm，内孔半径35mm，壁厚控制在20mm，这个壁厚对于铝合金材质的支撑件来说足够承受日常的径向载荷，不会出现受力开裂的问题；小筒的外圆半径27.5mm，内孔半径15mm，壁厚12.5mm，适配直径30mm的标准衬套或者直接穿15mm的光轴。下方安装基面的总宽度56mm，上面开了10X45的长条形安装槽，这个槽的作用是给安装留出调整余量，不用把安装孔的位置打得绝对精准，装配的时候可以顺着槽长方向微调零件位置，对准轴系中心之后再锁紧螺栓，对现场装配的容错率很高。

　　设计思路上，这类练习件重点考察的是建模时的基准选择，一般会选大筒的下端面作为主安装基准，先拉伸出大筒的基本筒体，再偏移出中心距做出小筒的结构，之后做连接臂的融合，注意两个筒体和连接臂的相交处要做R5的圆角过渡，避免应力集中——如果是实际加工的零件，尖角位置在受载时很容易产生应力裂纹，圆角过渡能大幅提升结构的疲劳强度。下方的安装凸台要和大筒的下端面齐平，保证安装时整个基面和设备面板完全贴合，不会出现翘曲，凸台上的安装槽要做贯通处理，方便螺栓从上方穿入锁紧。另外图里标注的R8、R3.5这些小圆角，都是在凸台和筒体连接的位置，同样是为了分散应力，避免连接位置断裂。

　　实际生产中如果做这个零件，毛坯选方料或者型材都可以，加工时先铣平安装基面，再以基面为基准找正大筒的内孔中心，依次车削两个筒的内孔和外圆，最后铣连接臂和安装槽，加工过程中要重点保证两个筒内孔的平行度，因为两个筒的轴线是平行的，不是同轴结构，平行度公差要控制在0.05mm以内，不然穿入的两根轴会出现别劲的情况。如果是用在有耐磨要求的工位，两个内孔还可以压入铜衬套，延长零件的使用寿命，磨损之后只需要更换衬套，不用更换整个支座，降低维护成本。

　　很多新手建模的时候容易忽略安装槽的位置尺寸，图里标注的安装槽距离凸台边缘18mm、距离侧面48mm，这些尺寸都是和配套的安装螺栓孔位对应的，如果建模时尺寸偏移，后续装配时螺栓就没法穿入。还有两个筒的端面高度差，大筒的总高度80mm，小筒的总高度55mm，这个高度差是为了适配不同长度的轴段，避免轴端突出过多和其他部件产生干涉。做这类结构的时候，还要提前考虑装配干涉问题，连接臂的厚度11mm，这个厚度既保证了结构强度，也不会因为过厚占用过多的装配空间，旁边如果要安装齿轮或者同步轮，不会和连接臂产生摩擦。
