半入耳有线耳机收纳托盘结构设计

　　日常接触消费电子周边结构设计时，有线半入耳耳机的收纳承载件是很典型的小型塑料件练习案例，这类零件看似结构简单，实则需要兼顾定位可靠性、取放便利性、注塑成型工艺性多重要求。从实际使用场景来看，这类托盘主要嵌入硬质耳机盒内部，作为耳机与盒体之间的定位缓冲载体，避免耳机在盒内晃动产生磕碰刮擦，同时固定线材的排布走向，防止线材缠绕打结。

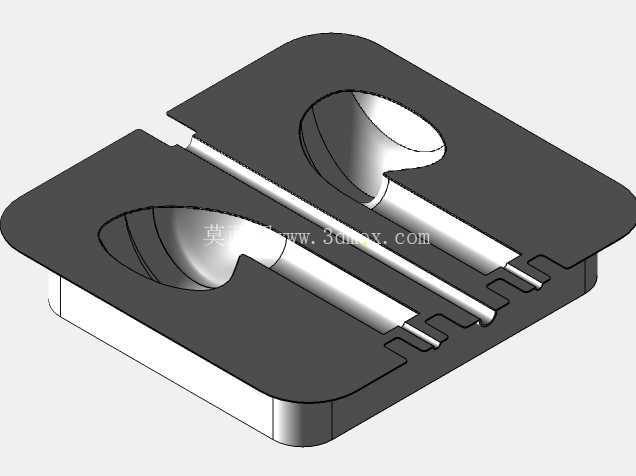

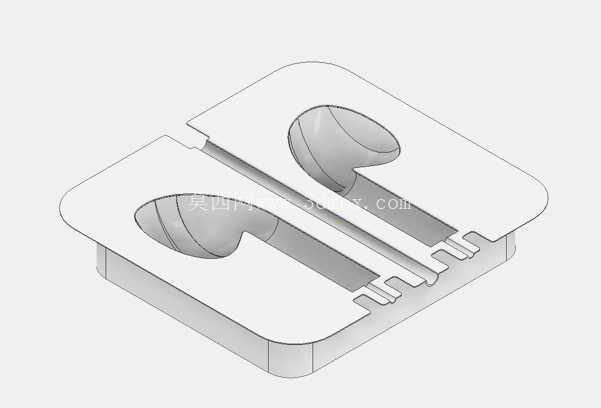

　　设计这类零件时，首先要匹配对应耳机的外形轮廓，半入耳耳机的耳塞部分是贴合人耳的曲面造型，柄部为细长圆柱结构，因此定位槽的曲面需要完全贴合耳塞的外轮廓，间隙控制在0.1-0.2mm之间，既保证耳机放入后不会产生窜动，又不会因为间隙过小导致取放卡滞。柄部的定位槽采用半开放的圆弧槽结构，槽宽比耳机柄直径大0.15mm，槽末端设计波浪形的压线结构，每道压线槽的宽度匹配耳机线的外径，线材卡入后可以顺着槽体排布，不会因为盒盖闭合挤压到线材。

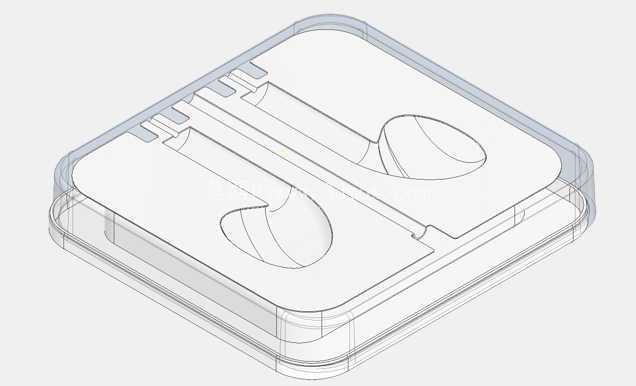

　　从整体外形来看，该托盘为带圆角的矩形薄壳结构，四周圆角半径匹配耳机盒的内框圆角，整体厚度控制在1.2mm，既满足结构强度要求，又不会过多占用耳机盒的内部空间。托盘边缘设计0.3mm的倒扣结构，装配时可以直接卡入耳机盒的内槽，不需要额外打胶或者螺丝固定，提升装配效率。托盘底部设计0.5mm高的支撑筋，让托盘底部与耳机盒底壳之间留出均匀间隙，避免注塑件收缩变形导致的装配不平问题。

　　注塑工艺层面，这类零件采用ABS或者PP材质生产，分型面设置在托盘的最大轮廓面上，也就是托盘厚度方向的中间位置，避免分型线出现在定位槽的配合面上，影响定位精度。所有定位槽的转角处都设计R0.2mm的圆角，避免注塑时产生应力集中，同时减少模具加工时的电极损耗。托盘表面采用细晒纹处理，既可以掩盖注塑产生的轻微缩痕，又能提升与耳机接触时的摩擦力，防止耳机在槽内滑动。

　　实际使用中，这类托盘需要反复经受耳机的取放摩擦，因此定位槽的开口边缘做了0.1mm的倒角处理，避免长期使用后边缘产生毛边刮伤耳机外壳。压线结构的每个波浪槽边缘同样做了圆角过渡，取放线材时不会刮伤线材的外被。从安装边界来看，托盘的外形尺寸完全匹配对应耳机盒的内腔尺寸，长宽方向的公差控制在±0.1mm，装配后不会在盒内产生晃动，盒盖闭合后，托盘上表面与盒盖内表面之间留出0.3mm的间隙，避免盒盖压到耳机表面。

　　这类小型塑料件的设计核心是在有限的空间内实现精准的定位功能，同时兼顾成型工艺与装配效率，不需要复杂的机构，只需要把每个配合面的间隙、每个转角的工艺处理、每个安装结构的公差控制到位，就能做出实用性很强的结构。对于刚接触塑料件设计的工程师来说，这类身边常见的小零件是非常好的练习载体，不需要复杂的计算，只需要仔细测绘实物的尺寸，还原每个结构的设计意图，就能快速掌握薄壁塑料件的设计要点，理解注塑工艺对结构设计的约束，以及消费电子产品对外观、手感、装配效率的实际要求。
