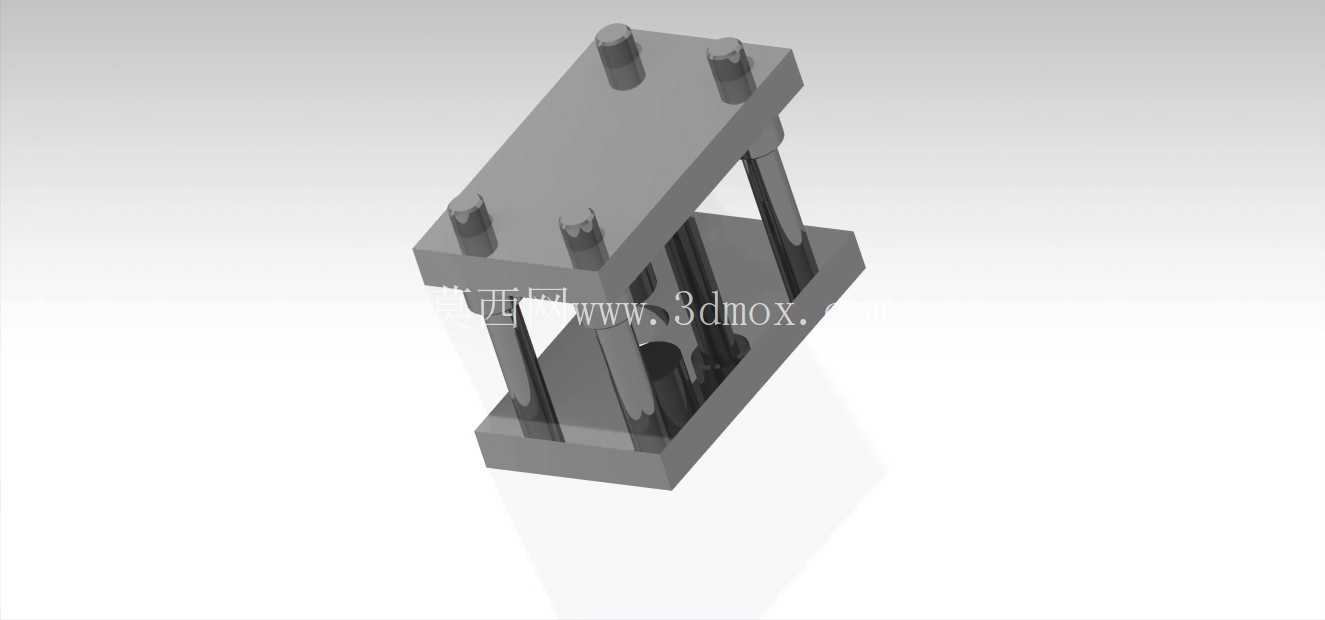

四柱导向式板材冲孔冲压工装结构

　　这套四柱导向的冲孔冲压执行机构，在中小批量五金件加工、电子变压器铁芯冲孔、薄铜排开孔、小型钣金件压型工序里应用十分普遍，很多小型冲压工位、非标自动化线的压装冲孔单元，都会采用这类结构做执行端。区别于大型闭式压力机的厚重机身，这类轻量化四柱冲压结构更适配小吨位冲孔、浅拉伸、压印工序，安装时不需要做厚重的混凝土基础，直接通过下模座的四个安装孔锁在设备机台或者专用工作台上即可，安装边界的预留空间不需要太大，常规台架预留长宽各300毫米左右的操作空间就能完成装夹与维护。

　　从结构设计逻辑来看，这套机构采用四根对称布置的光轴做导向，上下两块模板分别通过导套与导柱配合，合模过程中不会出现偏载啃模的问题，哪怕冲头承受单侧冲孔的侧向力，四根导柱也能把侧向载荷均匀分散，避免冲头弯折、模口崩损。上模板预留的冲头安装位，可以根据加工需求更换不同直径的冲孔冲头、成型压头，不需要改动整体框架结构，适配多品种小批量的加工场景，换型时只需要拆卸冲头固定压板就能完成配件更换，单次换型时间能控制在十分钟以内，对于多规格小批次的电子五金件加工来说，这种快换设计能大幅减少停机等待时间。下模板的中心区域是凹模安装位，对应冲孔位置会设置落料孔，冲裁下来的废料可以直接通过落料孔滑入下方的废料收集槽，不需要人工频繁清理模面废料，能降低连续作业时的安全风险。

　　实际使用过程中，这套结构的合模行程可以通过调整上模的驱动连接件长度来适配不同厚度的加工件，常规适配0.2毫米到3毫米厚度的金属板材冲孔，冲裁力匹配小吨位的气缸或者液压缸驱动就能满足需求，不需要搭配大吨位的驱动单元，能耗比大型冲压设备低很多。导向柱的表面做了高频淬火处理，表面硬度能达到HRC58以上，长期往复运动不会出现拉毛、磨损的问题，导套内部自带储油槽，日常维护只需要每周加注一次润滑脂就能保证导向精度，不需要频繁拆解保养。上下模板的平行度在装配时控制在0.02毫米以内，合模时冲头与凹模的同轴度能稳定保持在0.03毫米范围内，冲孔断面的毛刺高度可以控制在0.05毫米以内，满足电子五金件、变压器铁芯叠片的加工精度要求，不需要后续额外的去毛刺工序。

　　很多做非标自动化设备的工程师在设计冲孔工位时，都会优先参考这类成熟的四柱导向结构，因为其受力对称、结构简单、加工难度低，模板采用45号钢调质处理就能满足强度要求，不需要使用昂贵的合金钢材，整体制造成本可控。安装时需要注意导柱与模板的垂直度，装配时要通过百分表打表校正，保证四根导柱的平行度误差不超过0.01毫米/100毫米，否则会出现导套快速磨损、合模卡滞的问题。日常生产过程中，要注意避免冲头空打，空打会导致冲头直接撞击凹模刃口，造成刃口崩缺，影响加工质量。另外在加工不同材质的工件时，要对应调整冲头与凹模的间隙，比如加工紫铜件时间隙取板材厚度的5%到8%，加工冷轧钢板时间隙取板材厚度的8%到12%，加工硅钢片时间隙取板材厚度的6%到10%，合理的间隙能延长冲头使用寿命，同时保证冲孔断面的质量。

　　这类结构除了冲孔工序之外，还可以通过更换模头完成小零件的压装、铆接、压印工序，比如电子元器件的引脚压合、小五金件的铆钉铆接、金属标牌的压印都能通过这套机构完成，只需要更换对应的工作头，调整驱动行程即可，通用性很强。在小型电子加工厂、五金加工车间的零散工序里，这类轻量化冲压工装的使用频率远高于大型冲压设备，因为其占用空间小、操作灵活、换型快，非常适配多品种小批量的柔性生产需求。
