机床加工用方形法兰安装式钻夹具结构

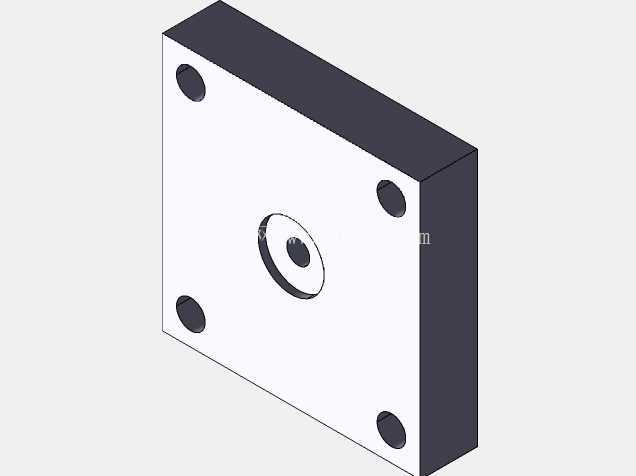

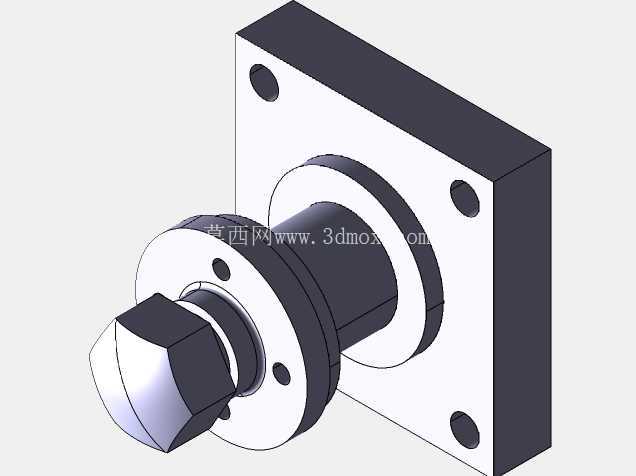

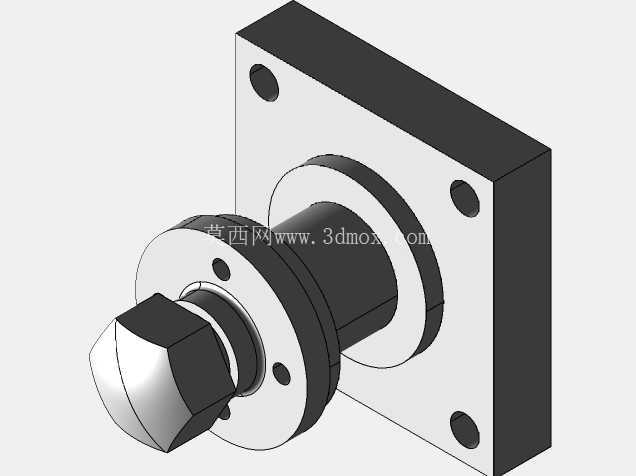

　　在批量钻削加工场景里，这类带方形安装法兰的钻夹具，主要承担工件定位、刀具导向的核心作用，常见于立式钻床、摇臂钻床的工位配套，也可适配组合机床的钻削动力头安装，用来解决小型轴类、套类零件钻径向孔、端面孔时的定位偏移问题，避免手工划线找正带来的孔位公差超差。从结构组成来看，整套夹具由8个独立零件加1个装配组件构成，核心的安装基体是带四个沉头安装孔的方形法兰座，法兰座的安装孔采用对角分布设计，安装时可通过内六角螺栓直接固定在机床工作台的T型槽上，法兰端面与主轴轴线的垂直度公差控制在0.02mm以内，保证后续钻削进给时的导向精度。

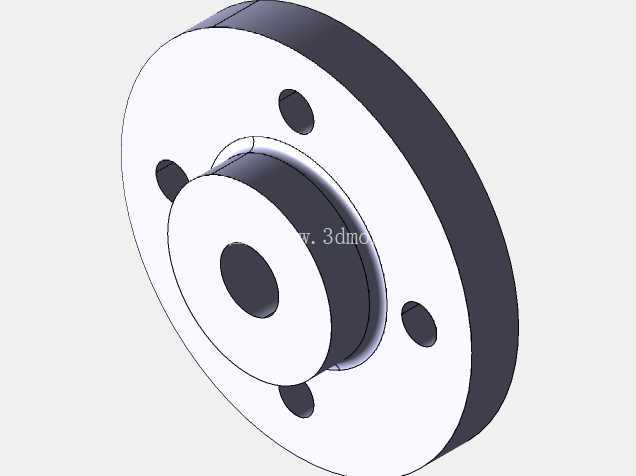

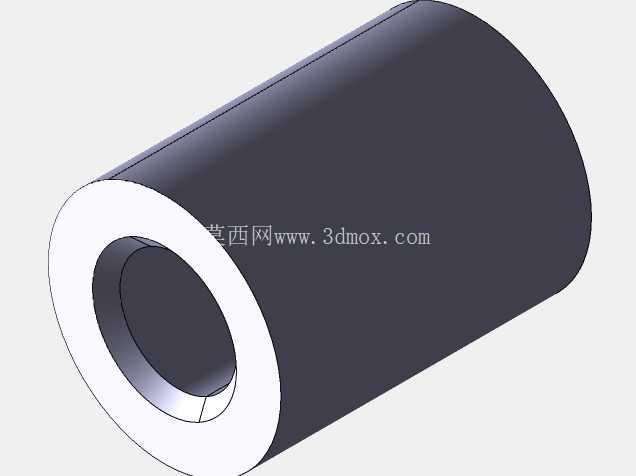

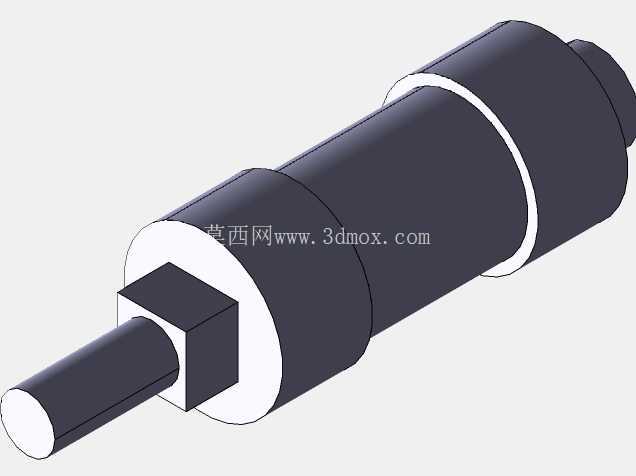

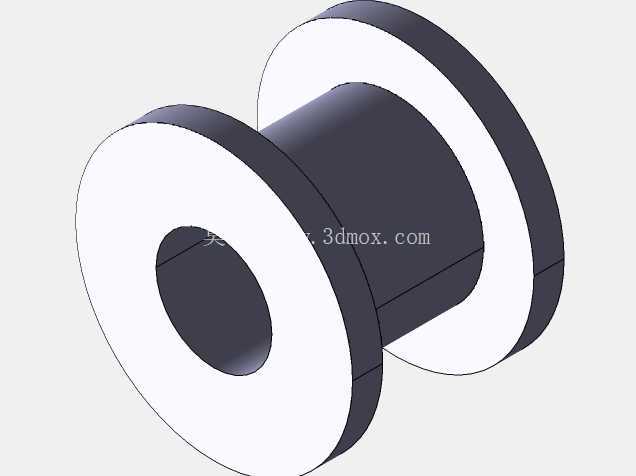

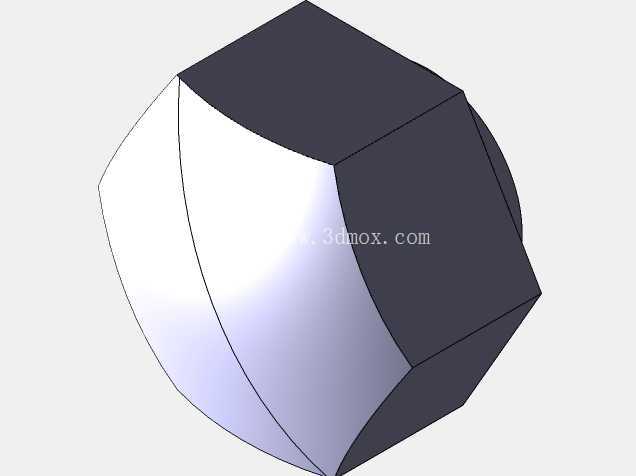

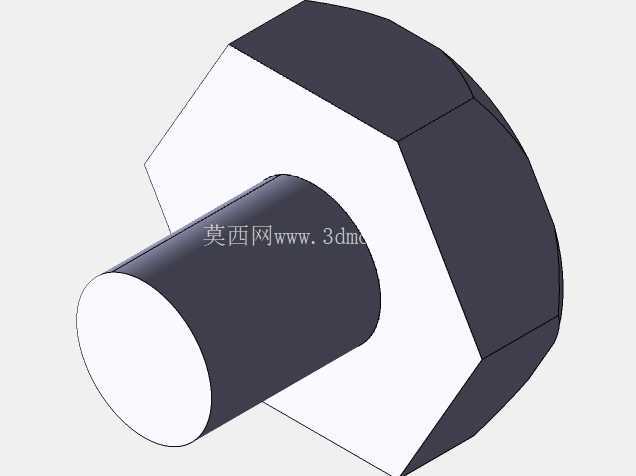

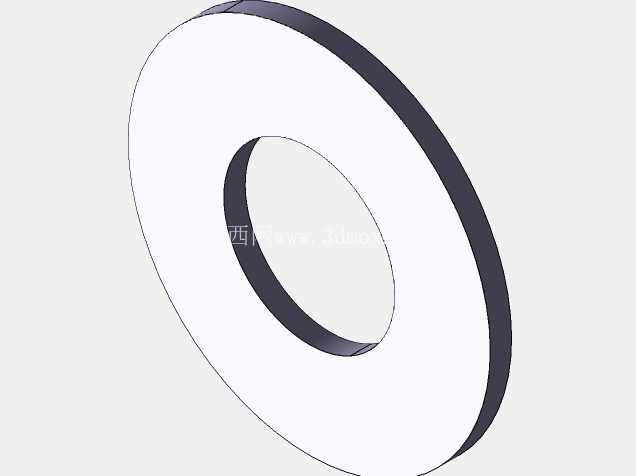

　　法兰座中心集成了导向轴套结构，轴套内孔与钻套的配合采用H7/h6间隙配合，既保证钻套更换时的拆装便利性，又能控制钻削过程中钻头的径向跳动量，针对不同直径的钻头，可快速更换对应内径的钻套，无需重新调整整套夹具的安装位置。夹具前端的夹紧组件采用螺母压紧式结构，配合带定位止口的压头，可实现对带内孔、外圆柱面工件的快速装夹，压头的工作面做了淬硬处理，硬度达到HRC45-50，避免多次装夹后出现压痕凹陷影响定位精度，压头与拉杆的连接采用浮动式设计，可自动补偿工件端面的平面度误差，保证夹紧力均匀分布在工件端面上，不会出现装夹变形。

　　设计过程中，首先明确了夹具的适配加工范围，主要针对直径10-30mm的小型回转体零件钻削加工，因此将法兰座的外形尺寸设定为100mm×100mm×30mm，四个安装孔的中心距为80mm×80mm，适配绝大多数中小型钻床的工作台安装槽距，前端伸出的轴套长度为60mm，保证钻套的导向长度满足钻头直径3-5倍的工程要求，避免钻头刚接触工件时出现引偏。夹紧行程预留了15mm的调节空间，可适配不同长度的工件装夹需求，无需额外加装垫块。在实际应用场景中，这类夹具不需要复杂的气动、液压夹紧回路，完全依靠手动拧紧螺母即可实现可靠夹紧，适合小批量多品种的加工车间使用，维护成本极低，所有易损件只有钻套和压紧螺母，出现磨损后可直接快速更换。装配时需要保证导向轴套内孔与法兰安装端面的垂直度，以及压头回转中心与导向轴套中心的同轴度，同轴度公差控制在0.015mm以内，否则会出现工件装夹后定位偏心，导致钻出的孔位偏移、孔壁倾斜等问题。夹具的所有外露棱角都做了C2倒角处理，避免操作人员安装调整时被锐边划伤，法兰座的底面做了磨削加工，平面度公差0.01mm，保证安装时与机床工作台面的贴合度，不会出现安装倾斜。针对钻削过程中的排屑问题，在导向轴套的侧面预留了排屑缺口，钻削产生的铁屑可顺着缺口排出，不会堆积在钻套与钻头之间加剧钻套磨损。

　　整套夹具的结构没有冗余设计，所有零件都采用常见的机械加工工艺即可制造，法兰座采用45号钢调质处理，导向轴套和钻套采用合金工具钢淬火处理，夹紧螺母和拉杆采用45号钢发黑处理，兼顾了刚性、耐磨性和制造成本。在工位布局时，这类夹具可并排安装多个在工作台上，实现多工位同时装夹加工，配合钻床的多轴头可进一步提升加工效率，装夹工件时只需要将工件的定位基准面贴紧定位止口，拧紧前端的压紧螺母即可完成装夹，找正时间相比通用台虎钳装夹缩短70%以上，孔位的位置精度可稳定控制在0.05mm以内，满足IT7级精度的孔加工要求。
