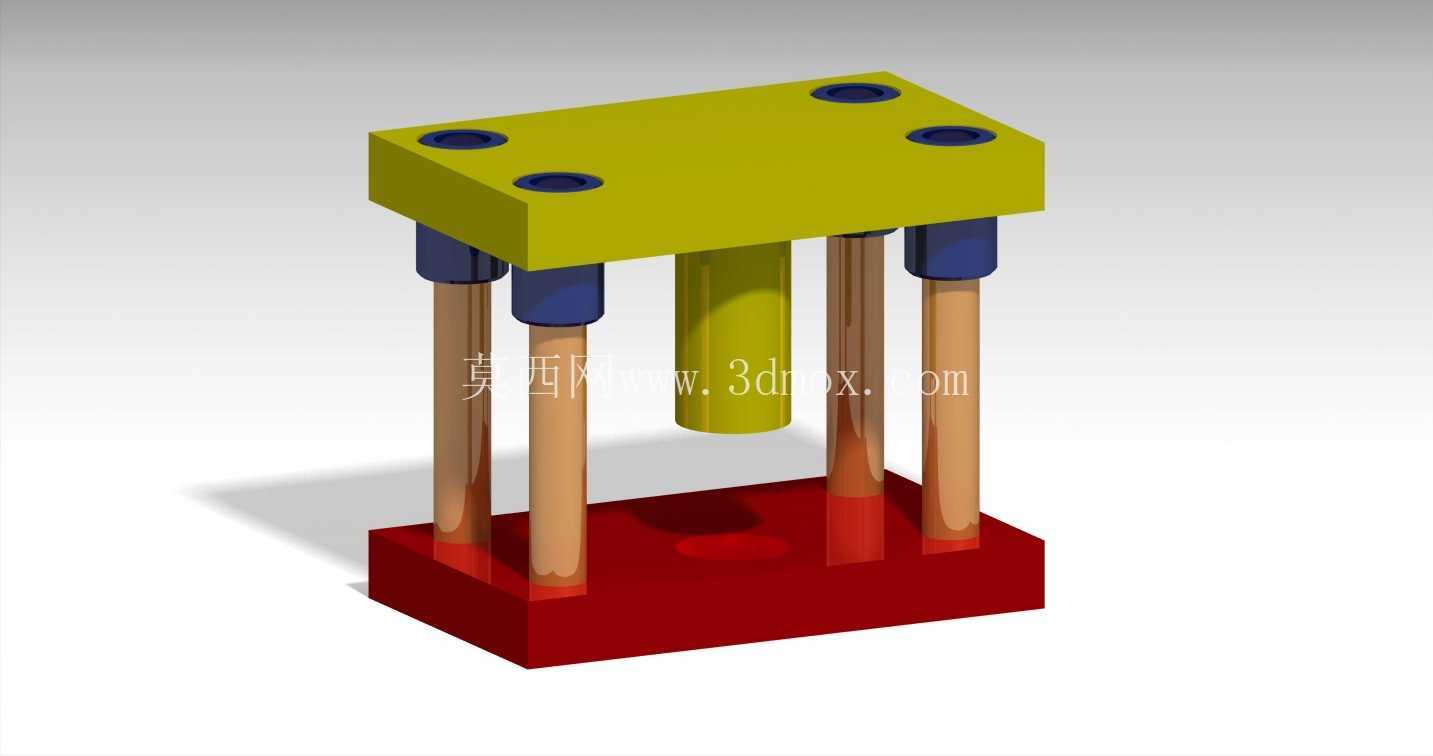

四柱导向式冲压工装组件结构设计

　　这套四柱导向的冲压执行组件，主要适配小吨位台式冲床、小型压装设备的末端执行端改造，在电子接插件冲压、小型五金件冲切、变压器矽钢片叠压、塑胶件铆压这类轻载冲压工况里应用十分普遍，相比单柱悬臂式的冲压结构，四柱导向的布局能把冲头下行过程中的偏载力均匀分散到四根导柱上，避免冲头单侧受力出现啃模、冲切毛刺超差的问题，尤其适合冲裁面平整度要求高的薄料加工场景。

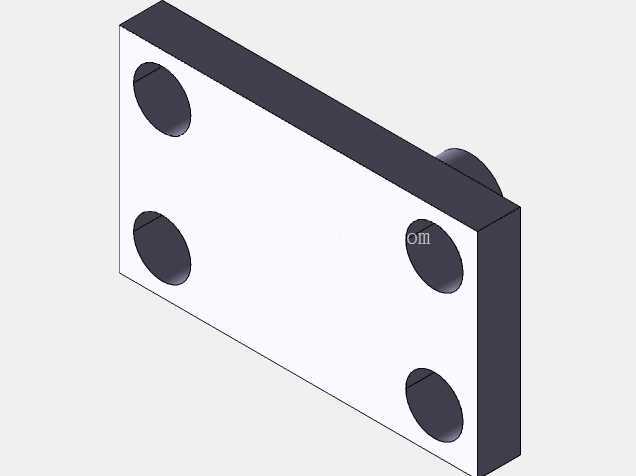

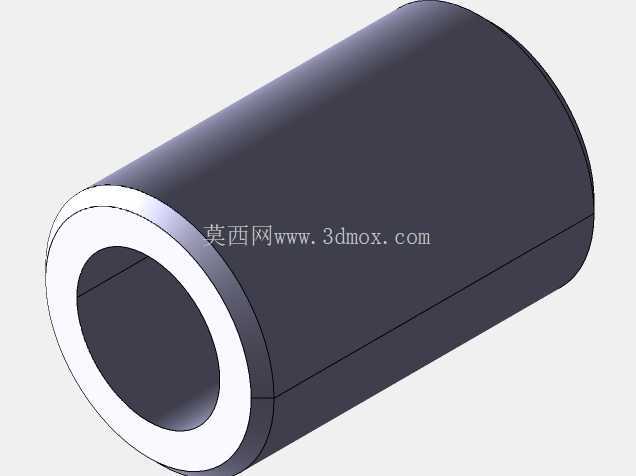

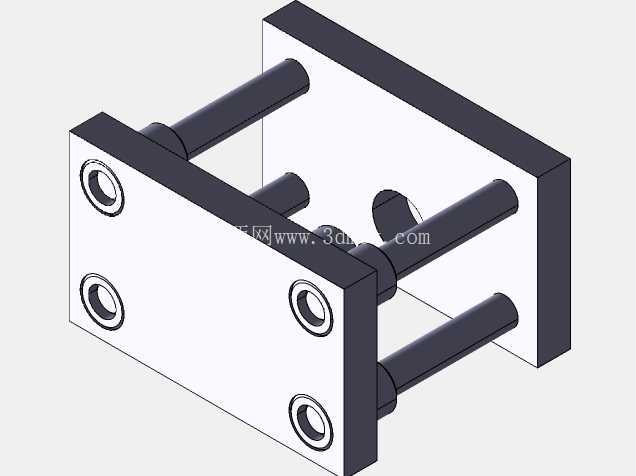

　　从结构布局来看，组件分为上模安装板、导柱导套副、冲头固定座、下模定位台四个核心部分，上模安装板采用矩形平板结构，四个角位预留了沉头安装孔，可直接通过内六角螺栓固定在冲床滑块端面，不需要额外加工转接板，安装孔的孔位公差控制在±0.02mm范围内，能保证与滑块端面的平行度要求，避免安装后出现上板倾斜的问题。四根导柱采用对称式分布，导柱与上板、下板的配合段选用过盈配合压装，导套则嵌入上模安装板的对应孔位，导套内部预留了润滑脂存储槽，日常维护时只需要定期在导套注油孔填入锂基脂，就能保证导柱上下往复运动时的润滑效果，减少干摩擦导致的导柱拉伤、卡顿问题，导柱的有效行程覆盖常规小型冲压件的加工开模高度，开模后上下模之间的预留空间足够操作人员取放工件，也能兼容自动送料机构的料带通过空间。

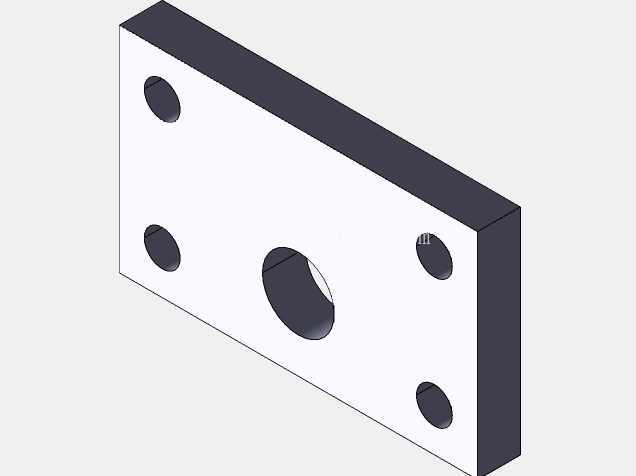

　　中间的冲头固定座采用可拆卸式设计，固定座与上模安装板之间通过定位销定位、螺栓锁紧，更换不同工艺对应的冲头时，只需要拆卸固定座的锁紧螺栓就能完成冲头替换，不需要拆卸整个上模安装板，能大幅减少换模调试的时间。下模定位台同样采用矩形平板结构，台面预留了T型槽结构，可根据不同工件的定位需求安装定位块、导料板、弹顶销等附件，下模台的中心位置与冲头中心的同轴度公差控制在0.01mm以内，能保证冲切过程中冲头与下模型腔的对中精度，避免冲头撞模断裂的问题。

　　在设计思路上，这套组件优先考虑了通用适配性，导柱的直径、导柱间距、上下安装板的厚度都按照小型冲压设备的通用安装尺寸设计，不需要对原有设备进行结构改造就能直接安装使用。结构上没有采用复杂的非标定制零件，所有导柱、导套、锁紧螺栓都选用通用标准件，后期维护更换配件时不需要单独定制加工，能降低设备的运维成本。导向结构的设计上特意加长了导套与导柱的配合长度，相比短导套的结构，长配合段能更好抵消冲切过程中的侧向力，尤其在冲切厚度0.5mm以下的薄金属料时，不会因为导柱间隙晃动导致冲切断面出现斜口、毛刺过大的问题。

　　安装边界方面，整套组件的闭合高度适配100-160mm安装空间的小型冲压设备，上模安装板的安装孔位兼容市面上多数台式小冲床的滑块孔位布局，下模台的底面平整度要求达到Ra0.8，安装时只需要将下模台固定在冲床工作台面，通过百分表打表校正上下板的平行度，保证导柱上下滑动无卡顿即可投入使用。组件的整体刚性经过校核，在5吨以内的冲压力工况下，上板的最大变形量控制在0.005mm以内，不会因为板件变形影响冲切精度。日常使用过程中，除了定期给导柱导套加注润滑脂，还需要定期检查导柱的锁紧状态，避免长期往复冲击导致导柱压装松动，影响导向精度。对于需要频繁更换冲压工艺的小型加工车间来说，这套通用四柱冲压组件可以通过更换不同的冲头、下模定位工装，快速切换冲切、压装、铆接、整形等不同工艺，不需要为每一种产品单独制作整套冲压模具，能有效降低小型五金加工、电子配件生产的工装投入成本，也能缩短新产品打样的工装制作周期。
