内燃机用铝合金活塞结构三维数模

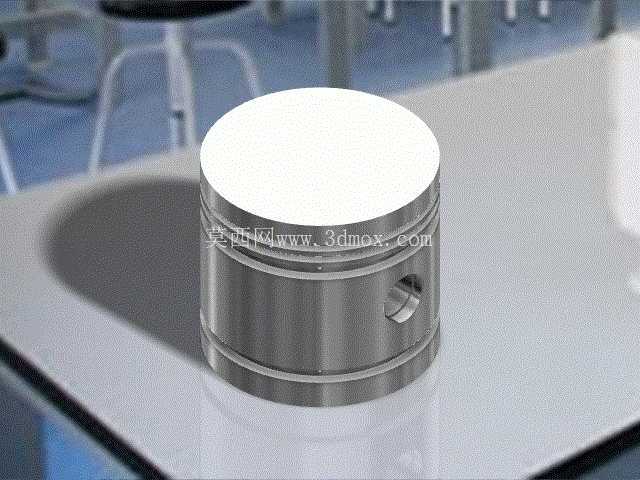

　　这款活塞结构的三维数模，还原了往复式动力机械核心运动部件的完整细节，建模过程中完全参照实际量产机型的装配逻辑搭建，所有配合面的公差预留都符合内燃机装配的实际工艺要求。从应用场景来看，这类活塞主要适配小排量四冲程汽油机，可用于通用动力机械、小型农用机具、摩托车动力单元的核心传动环节，是将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的直接承载部件，工作过程中需要承受10MPa以上的瞬时爆发压力，同时在每分钟数千转的往复运动中保持与气缸壁的稳定配合，因此建模时对裙部型线、环槽位置的精度把控直接影响后续仿真与实际加工的匹配度。

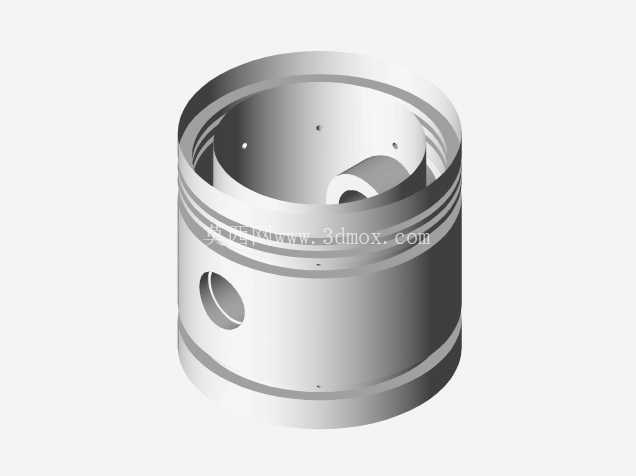

　　设计思路上，这款活塞采用了典型的铝合金压铸基体结构，顶部为平顶燃烧室设计，没有设置复杂的凹坑造型，适配压缩比在9-10之间的自然吸气机型，顶面边缘做了0.5mm的倒角处理，避免装配过程中与气缸盖气门发生运动干涉。活塞头部设置了三道环槽，最上方两道为气环安装位，槽宽按照量产活塞环的标准尺寸预留，槽底设置了微小的卸压槽，避免高温下环槽积碳导致气环卡滞；最下方一道为油环安装位，环槽内部加工有均匀分布的回油孔，建模时还原了回油孔的倾斜角度，确保刮下的润滑油能够顺利回流到曲轴箱内，不会进入燃烧室参与燃烧造成积碳。

　　活塞销孔的位置设置在活塞裙部上方，采用了偏心设计，偏心量按照活塞换向敲击力最小的原则计算确定，销孔内部做了微锥形的修型，适配全浮式活塞销的装配要求，工作过程中活塞销可以在销孔和连杆小头衬套内自由转动，保证磨损均匀。活塞裙部的型线不是标准正圆柱，而是按照热膨胀变形规律做了中凸变椭圆设计，冷态下裙部横截面为椭圆形，长轴垂直于活塞销孔轴线方向，工作状态下受热膨胀后裙部会趋近正圆，保证与气缸壁的贴合面积最大化，同时避免冷启动时的敲缸异响。裙部表面的细微纹理建模时也做了还原，对应实际产品表面的石墨涂层处理区域，降低冷启动阶段的摩擦阻力。

　　安装边界方面，这款活塞的总高度控制在气缸行程的1.1倍左右，活塞在上止点时，顶部与气缸盖底面的压缩余隙预留了0.8-1.2mm的调整空间，活塞环开口间隙按照0.2-0.3mm的标准预留，活塞销的直径与连杆小头衬套的配合间隙控制在0.01-0.02mm之间，装配时活塞销需要经过低温冷缩后压入，避免常温压装造成销孔变形。建模过程中所有的圆角过渡都做了处理，尤其是环槽根部、销孔内侧的应力集中位置，都设置了R0.3-R0.5的圆角，避免工作过程中应力集中导致活塞开裂，这些细节都是实际工程设计中必须考虑的要点，数模中完整保留了这些工艺特征，可直接用于后续的有限元强度仿真、运动学干涉检查，也可作为教学演示、结构参考的基础数模使用。
