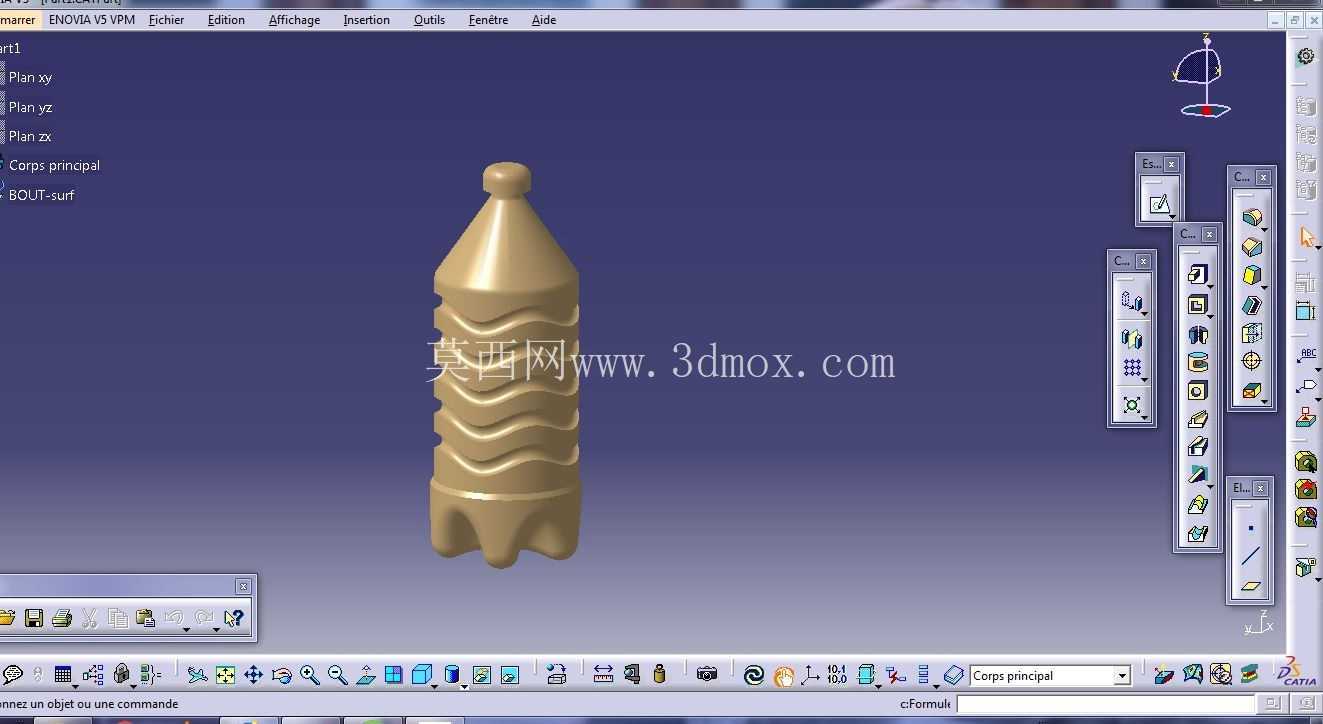

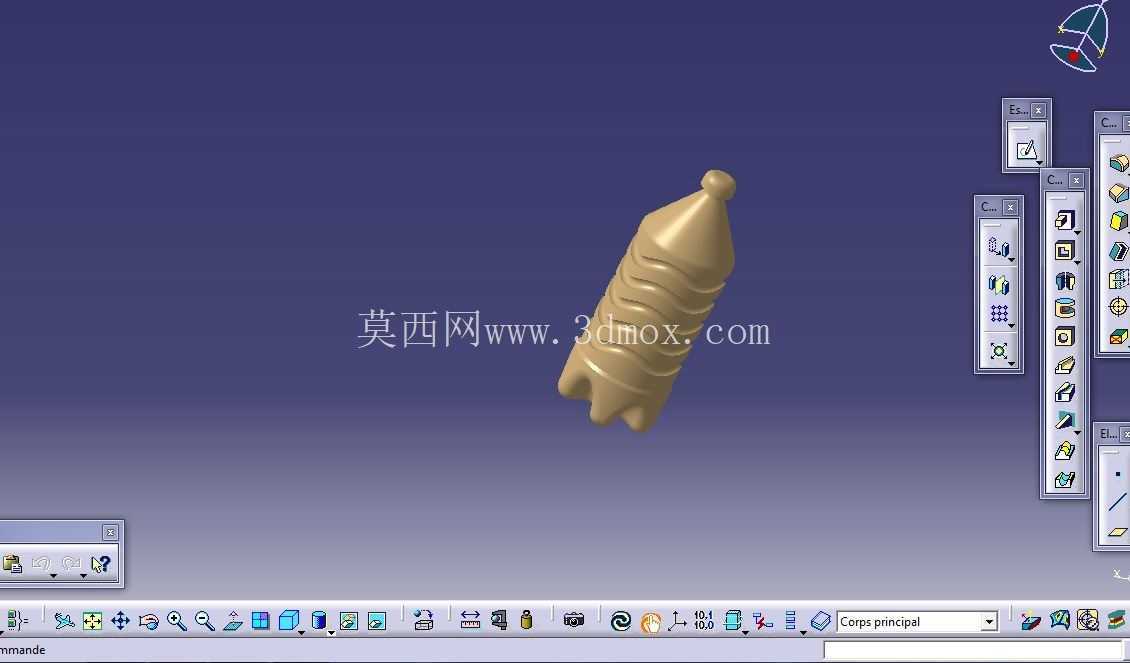

带波浪加强筋五爪底塑料饮用水瓶结构

　　日常快消品包装领域里，塑料饮用水瓶的结构设计一直是吹塑成型工艺与结构力学结合的典型应用，这类容器既要满足轻量化降本的量产需求，又要兼顾堆叠、运输、握持使用全流程的结构强度，同时还要匹配高速灌装生产线的工位适配要求。这款瓶体的设计首先从底部结构切入，采用五瓣内凹的爪式支撑底，区别于传统平底结构，这种底型可以在瓶坯吹塑过程中分散底部的料流应力，避免底部积料过厚导致的成型周期拉长，同时五爪的凸起支撑筋能够在整托堆叠时，将上层整箱货品的垂直载荷均匀分散到五个支撑点上，避免满载堆叠时底部出现鼓胀变形，甚至承压破裂的问题，实际测试中这类底型在1.2米堆高、常温仓储30天的工况下，底部形变量可控制在0.3mm以内，完全满足快消品干线运输与终端仓储的堆码要求。瓶身中段的波浪形环向加强筋是整个结构的核心设计点，不同于常规的等距环形凸筋，连续起伏的波浪结构一方面可以在同等壁厚条件下，提升瓶身的环向抗捏扁性能，消费者单手握持时，波浪曲面可以贴合手掌的自然弧度，增大握持摩擦力，避免瓶装水冷藏后表面凝露导致的打滑脱手；另一方面，波浪形的筋条在瓶身受到轴向冲击时，能够通过微小的弹性形变吸收冲击能量，比如灌装线末端的跌落测试、运输过程中的颠簸冲击，都可以通过筋条的微变形抵消部分冲击力，避免瓶身出现应力开裂。

　　仔细看筋条的排布间距，每道波浪筋的波峰波谷落差控制在4mm，相邻筋条的间距为12mm，这个尺寸是经过反复迭代的——间距过密会导致吹塑时筋条位置料流拉伸不足，出现壁厚不均的问题，间距过宽则会让瓶身中段的刚性不足，灌装后出现瓶身歪扭的情况。瓶肩部分采用大锥度过渡设计，从瓶身最大直径处平滑收窄到瓶口位置，锥度设置为1:3.2，这个角度既可以保证吹塑时瓶肩位置的料坯拉伸均匀，不会出现肩位过薄导致的承压不足，也能让灌装后的瓶体在输送线上运行时，避免瓶肩与护栏、分瓶螺杆发生卡滞，适配每分钟24000瓶的高速灌装线的输送节拍。

　　瓶口采用标准的28mm口径防盗环结构，与行业通用的瓶盖封合尺寸完全兼容，不需要单独开制配套瓶盖模具，能够直接适配现有灌装线的封盖工位，降低量产时的模具投入成本。瓶口下方的定位凸环尺寸严格匹配灌装线的卡瓶口工位公差，凸环的厚度为1.5mm，直径公差控制在±0.1mm，确保在高速输送、冲瓶、灌装、封盖全流程中，瓶体不会出现工位偏移、掉瓶的问题。瓶身的最大直径设计为66mm，这个尺寸刚好适配市面上主流的自动售货机货道尺寸，也能匹配常规瓶装水的纸箱包装内格尺寸，不需要调整现有外包装箱的规格，直接可以复用成熟的包装供应链资源。

　　从壁厚分布来看，整个瓶体采用差异化壁厚设计，底部支撑爪位置的壁厚控制在0.35mm，瓶身波浪筋位置的壁厚为0.28mm，瓶肩位置壁厚0.3mm，瓶口螺纹位置壁厚达到1.2mm，这种壁厚分布是通过吹塑前的瓶坯壁厚分段控制实现的，在保证整体结构强度的前提下，将单瓶的PET原料用量控制在18g以内，相比同容量的普通环筋瓶，原料用量降低了7%左右，符合快消品包装轻量化的行业趋势。另外，瓶身的波浪筋设计还附带了一个实用的功能：当瓶内盛装碳酸类带气饮品时，波浪筋的微变形空间可以缓冲内部气压的波动，避免高温环境下瓶内气压升高导致的瓶身鼓胀变形，拓展了这款瓶型的适用场景，既可以用来包装常温饮用水，也可以适配含气饮料、低温冷藏饮品的包装需求。在建模过程中，所有曲面都做了G2连续过渡，没有尖锐的棱角，一方面是避免吹塑成型时出现应力集中点，导致成型后应力开裂，另一方面也能让瓶身的标签贴附更加平整，不会因为曲面突变导致标签起翘、褶皱，适配套标、贴标两种不同的标签工艺。
