铝制自行车滚珠轴承结构设计

　　日常通勤、休闲骑行场景下的自行车，其转动部位的顺畅度直接决定骑行体验，花鼓、中轴、碗组等位置的核心承载部件就是滚珠轴承，这款采用铝制材质打造的滚珠轴承，正是针对自行车轻量化使用需求设计的转动承载零件。从实际装车使用的角度看，这类轴承需要同时承受径向载荷与部分轴向冲击载荷——骑行过程中路面颠簸带来的垂直冲击力、转向时的侧向分力、踩踏传动时的周向扭矩，都会直接作用在轴承套圈与滚动体上，设计阶段首先要平衡铝材质的轻量化优势与载荷承载边界，避免一味追求减重导致套圈刚性不足，在冲击载荷下出现变形卡滞。

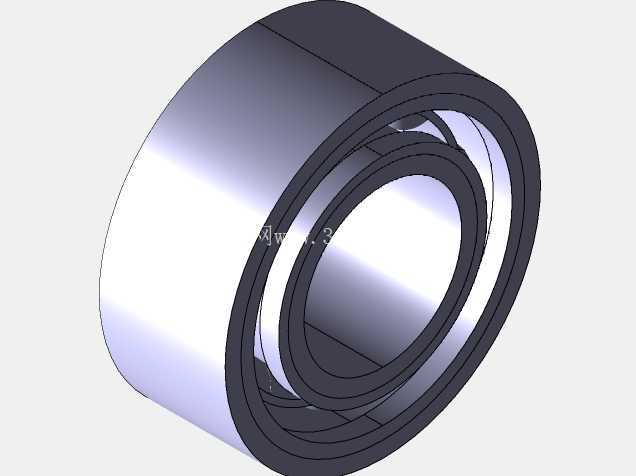

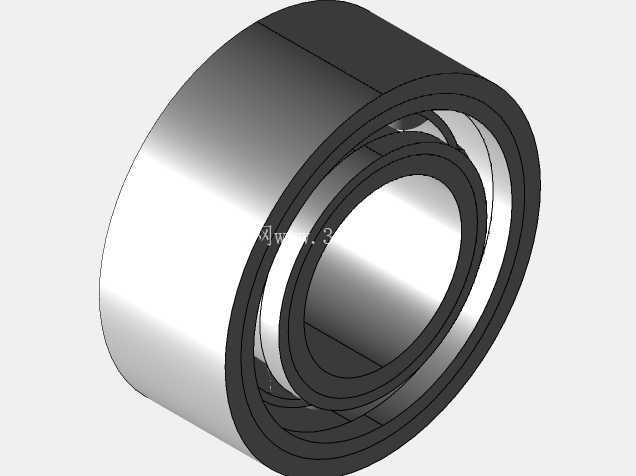

　　这款轴承采用深沟型滚道设计，内外圈的滚道曲率经过适配优化，滚动体为球形钢珠，均匀分布在内外圈之间的滚道内，保持架采用与套圈同系的铝质冲压结构，兜孔间隙控制在合理范围，既可以保证钢珠在运转过程中不会出现相互摩擦碰撞，也能预留足够的润滑脂存储空间，减少日常维护的频次。不同于工业设备用的重载轴承，自行车用轴承的转速区间普遍偏低，日常骑行时的轴承转速大多在每分钟几百转的区间，因此设计时不需要刻意追求极高的极限转速，反而要更侧重低阻力转动性能与防尘密封的适配性，这款轴承的套圈端面预留了标准密封槽位，可以搭配接触式或非接触式密封圈，阻挡骑行过程中带入的泥沙、水渍进入滚道，避免磨粒磨损导致轴承提前失效。

　　从安装边界来看，这款轴承的外圈采用基轴制公差设计，适配自行车花鼓、中轴的标准安装座孔，内圈与轴的配合选用过渡配合，既可以保证安装时不需要过大的压入力，避免铝制套圈在压装过程中出现形变，也能保证运转过程中内圈不会与轴出现相对转动导致的跑圈磨损。轴承的轴向尺寸严格匹配自行车常规转动部位的安装空间，不会出现装配后与周边零件发生干涉的问题，径向截面尺寸也经过优化，在保证滚道足够壁厚的前提下尽可能缩小整体体积，配合铝材质的低密度特性，相比同规格钢制轴承能降低近六成的重量，对于追求轻量化的公路车、折叠车来说，这类零件的减重收益可以直接反馈到骑行的操控响应速度上。

　　从实际功能特性来看，铝制套圈的表面经过硬质阳极氧化处理，表面硬度可以达到HV400以上，足以应对钢珠滚动时的接触应力，同时铝材质本身的耐腐蚀性能优于普通轴承钢，在雨天骑行或者潮湿环境下存放时，不会轻易出现锈迹卡滞的问题，更适合民用自行车的使用维护场景。滚道的加工粗糙度控制在Ra0.8以下，钢珠选用G10级精度的标准滚珠，运转时的跳动量控制在极小范围内，既可以保证车轮转动时的平顺性，避免出现轮组偏摆的问题，也能降低滚动阻力，让骑行过程更省力。设计过程中还考虑了装配工艺性，保持架的铆接结构采用成熟的压铆工艺，不需要复杂的专用工装就可以完成组装，适合批量生产时的效率要求，同时零件的所有棱角都做了倒角处理，既可以避免安装时划伤操作人员，也能引导轴承顺利压入安装位，减少装配过程中的零件损耗。
