两级平行轴减速齿轮传动箱结构

　　这套两级平行轴齿轮传动结构主要服务于中小功率动力传递场景，常见于输送辊道、小型实验台、轻工包装辅机、教学拆装平台以及需要把原动机高转速降低到执行端可用区间的设备中。它的核心任务不是单纯展示齿轮外形，而是通过两对圆柱齿轮的连续啮合，完成转速、扭矩和转动方向的重新分配。输入端通常连接电机或其他高速动力源，经过小齿轮带动大齿轮实现第一级减速，再由中间轴上的第二级小齿轮驱动输出轴大齿轮，使最终输出转速进一步下降，同时输出扭矩按传动比相应增大。

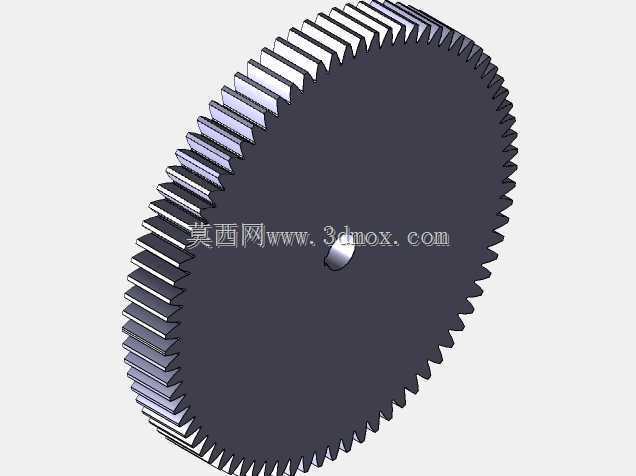

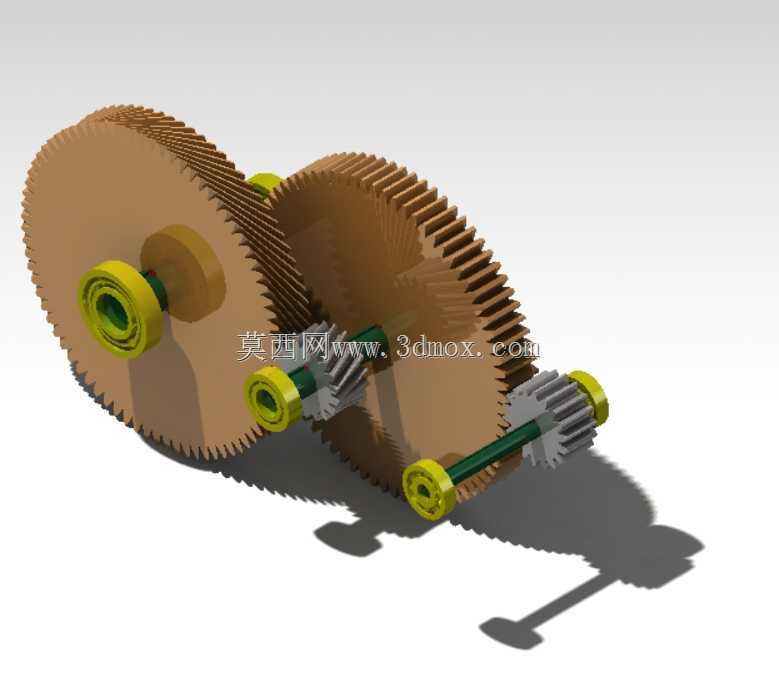

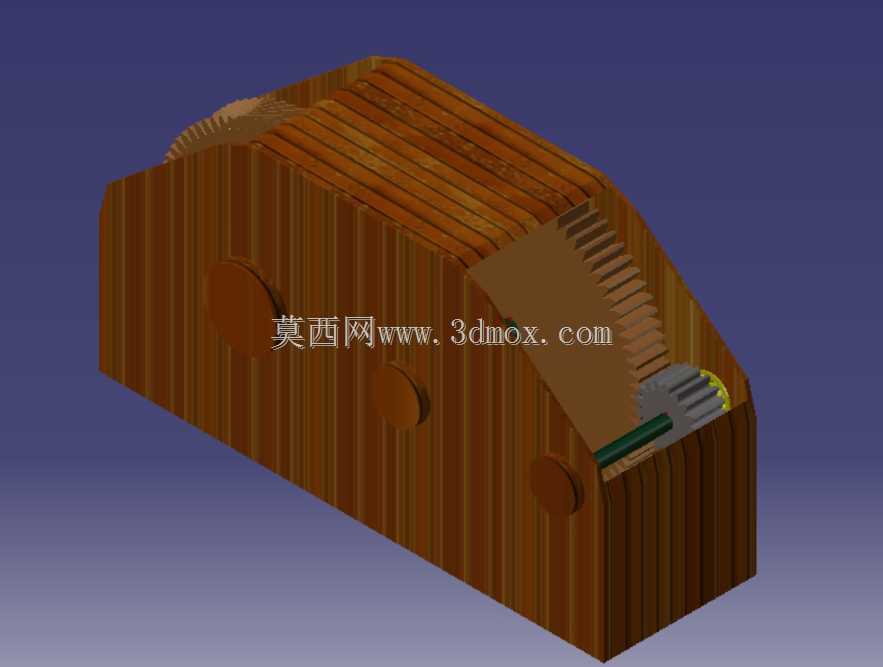

　　从结构布置看，该方案采用平行轴传动，两根主要传动轴以及中间齿轮轴的轴线保持平行，齿轮均为外啮合圆柱齿轮。这种布置的优点是传动关系直观、箱体孔系加工方便、装配时齿侧间隙和轴向位置容易检查。大尺寸齿轮承担低速级载荷，齿圈宽度和轮齿数量明显增加，有利于在较低转速下传递较大扭矩；小齿轮位于高速级，外形紧凑，啮合频率较高，设计时需要更关注齿面接触强度和运行平稳性。齿轮端部设置了带黄色标识的轴套、定位环或轴承配合部位，这些结构用于限制齿轮轴向窜动，并将轴系支撑在箱体轴承位上。

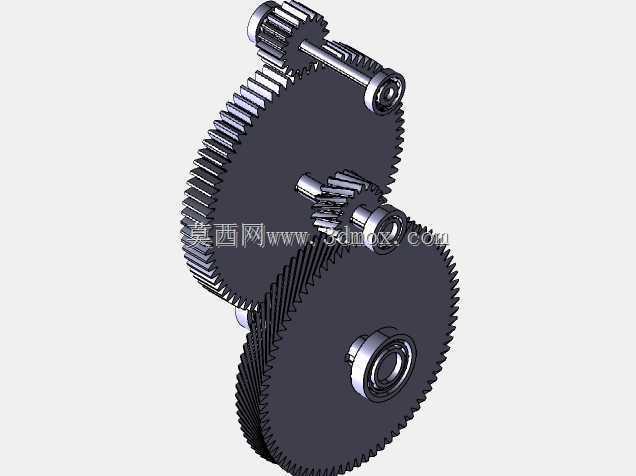

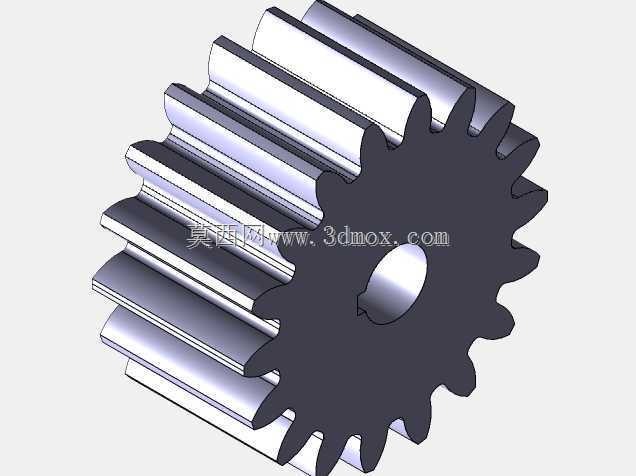

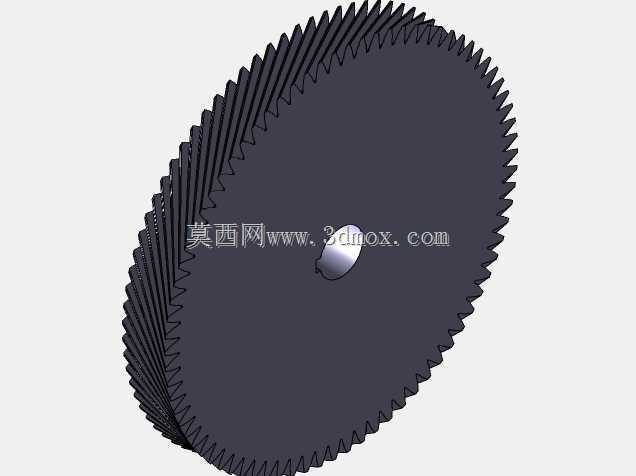

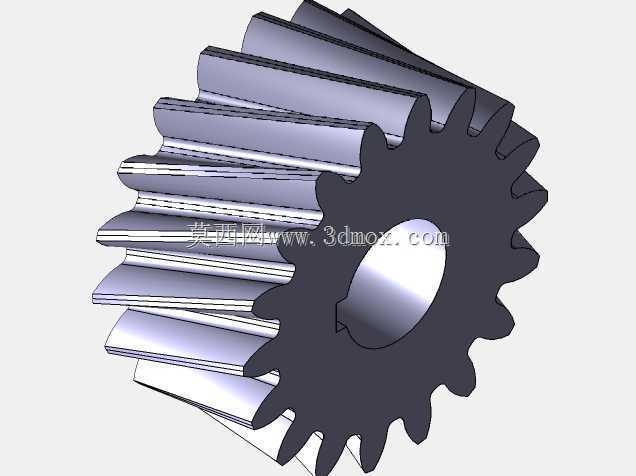

　　实际建模时，轮齿部分是整个结构的重点。齿廓曲线、齿顶圆、齿根圆、齿宽和螺旋方向都会影响啮合状态。若采用直齿圆柱齿轮，轴向力较小，轴承选型和箱体支撑相对简单，适合转速不高、冲击有限、维护要求低的场合；若用于噪声控制更严格的设备，则可在相同中心距思路下改为斜齿结构，但需要额外考虑轴向力对轴承组合的影响。图中两对齿轮按传动路线分层布置，齿轮之间保留合理侧向间隙，既避免转动时发生实体干涉，也为润滑油进入啮合区留出空间。

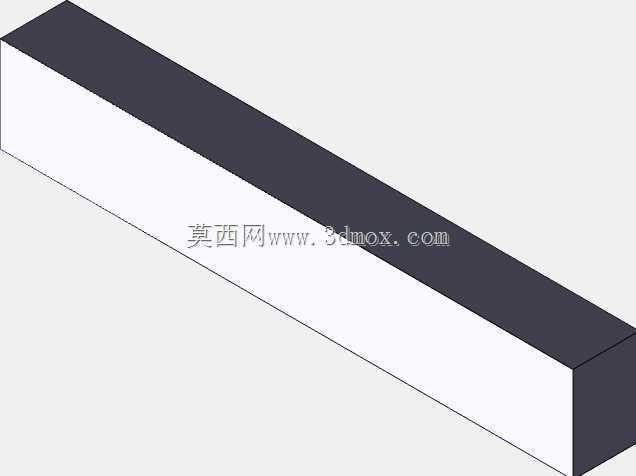

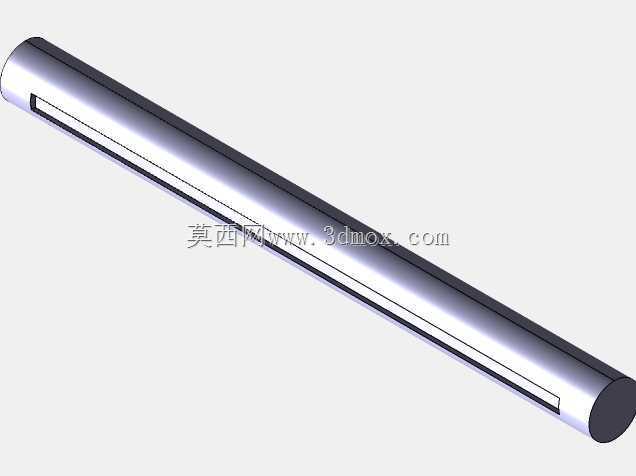

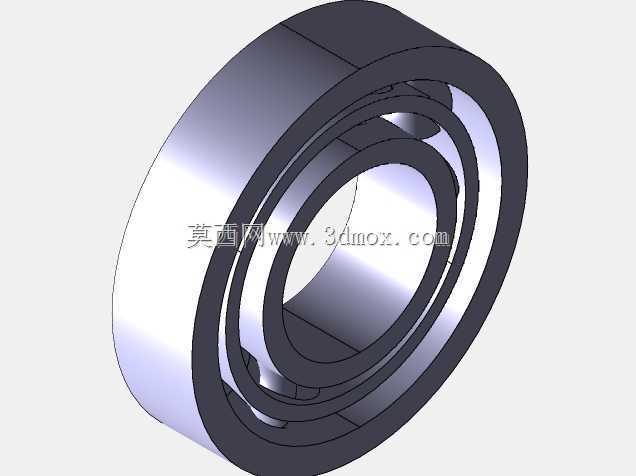

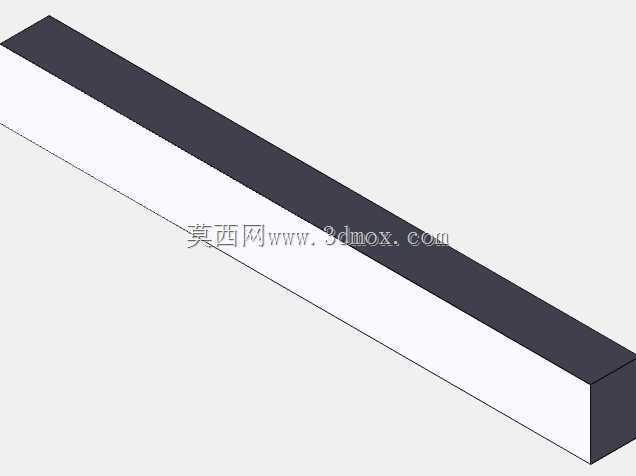

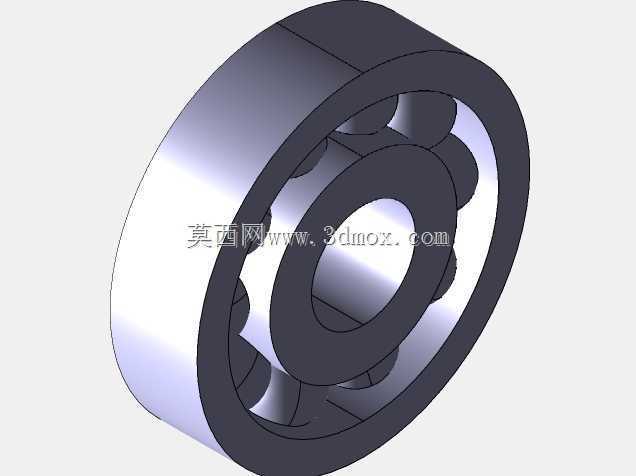

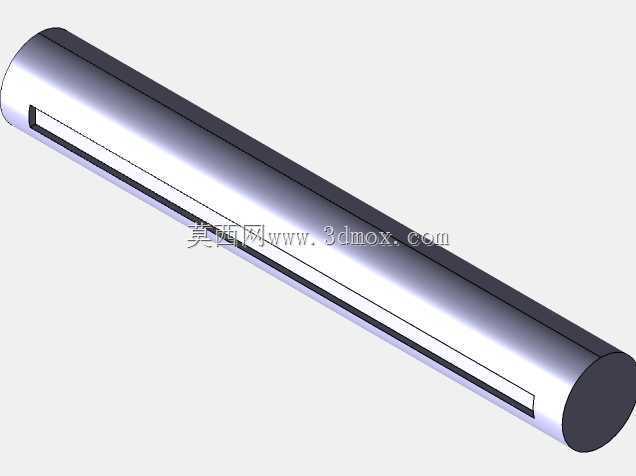

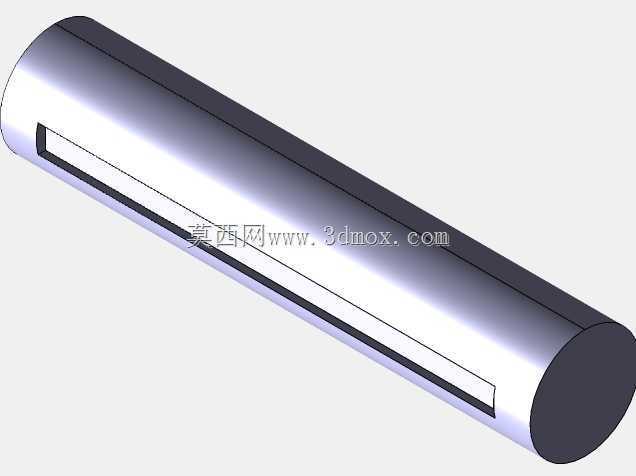

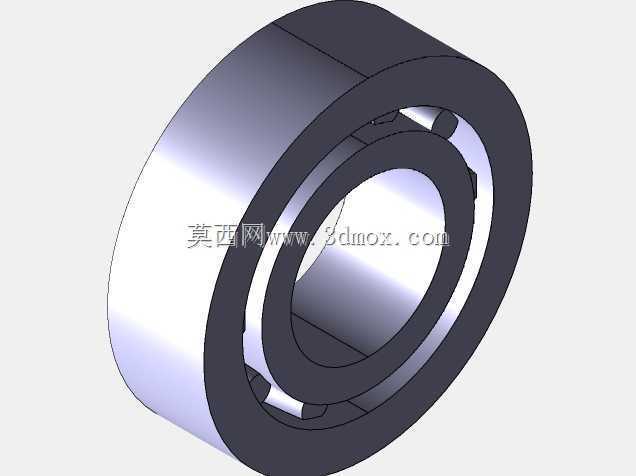

　　轴系设计围绕扭矩传递和支撑刚度展开。输入轴、中间轴和输出轴的直径变化应与弯矩、扭矩分布相匹配，齿轮安装段需要设置可靠周向固定，常见方式包括键连接、花键连接或过盈配合；轴向定位则依靠轴肩、套筒、挡圈和轴承内圈完成。轴承位置不能离齿轮载荷作用点过远，否则轴的挠曲会加大，导致轮齿偏载，出现一端接触过重、噪声上升和齿面磨损不均的问题。对于教学或轻载演示模型，轴径可按结构比例确定；若转入工程应用，则必须结合额定功率、转速、冲击系数、轴承寿命和齿轮强度进行校核。

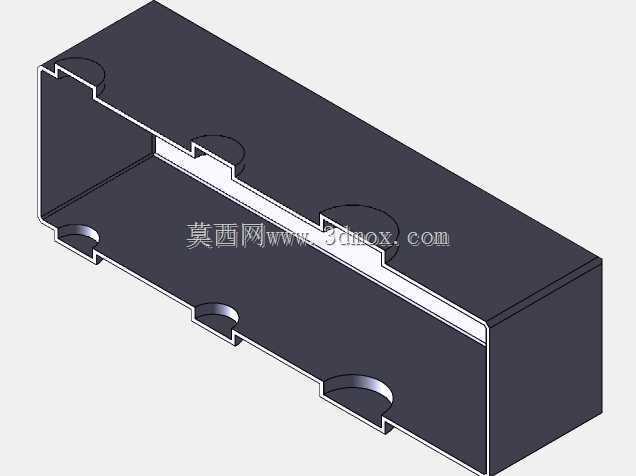

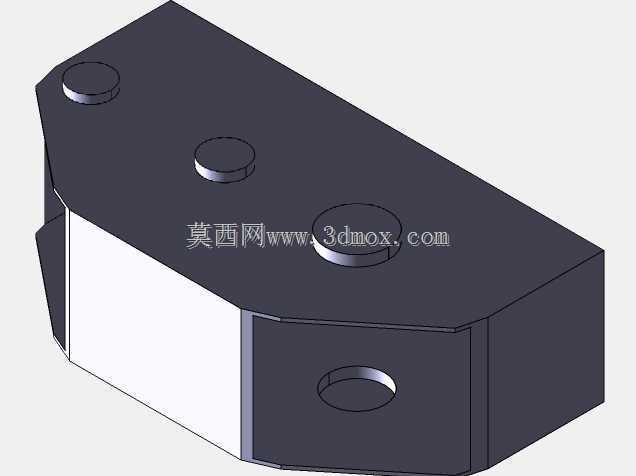

　　安装边界方面，这类齿轮箱在整机布局中需要预留输入、输出两端的联轴器或带轮连接空间，轴伸长度、中心高和地脚孔位置会直接影响外部设备对接。箱体内部应保证齿轮最大回转半径与内壁之间留有安全间隙，既防止运转时擦碰，也便于润滑脂或润滑油飞溅。检修侧需要考虑齿轮和轴组件的装入路径，轴承孔、端盖和密封件应形成统一装配基准。若设备长期连续运行，还应在箱体下部设置放油位置，在啮合区附近考虑油位或润滑脂填充空间，并在高速轴伸处配置密封结构，防止润滑剂外泄和粉尘进入。

　　从使用功能看，两级减速相比单级减速能够在更紧凑的轴向长度内获得较大传动比，同时避免单级大齿轮直径过大造成箱体臃肿。它适合安装空间受到限制、但执行机构又需要较低转速和较大驱动力的场合。选型时不能只看总传动比，还要把两级传动比合理分配：高速级可承担较大比值以减小低速级尺寸，低速级则需兼顾扭矩和齿轮强度；若分配失衡，可能造成某一级齿轮载荷过大、轴系尺寸被迫增加。整体结构强调齿轮、轴、轴承、箱体之间的协调，建模过程中既要保证外观轮齿连续，也要让中心距、啮合相位、轴向位置和装配关系符合机械传动的基本逻辑。
